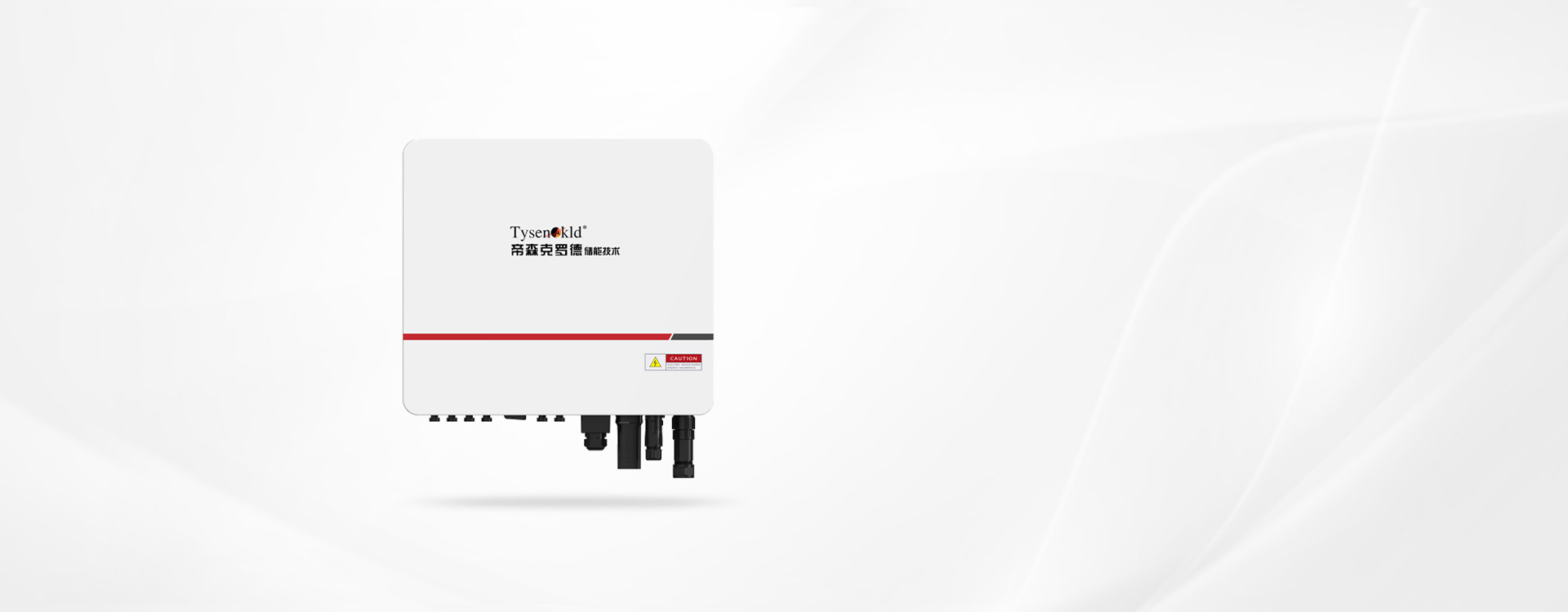

KLD-WS系列

户用储能逆变器

三相高压版（3-50kW）

高效 稳定 可靠

产品概述

KLD-WS系列三相户用储能逆变器（高压），功率范围3-50kW，兼容150-800V的电池模组，IP65防护等级可适应各种复杂环境，通过SPWM技术实现直流到交流的转换，功率区间广泛，其中大功率模组可为工商业/园区等中小型用电场所提供能源解决方案。

产品特点

三相调节
完美兼容
智能管理
安全可靠
灵活通讯

更高收益

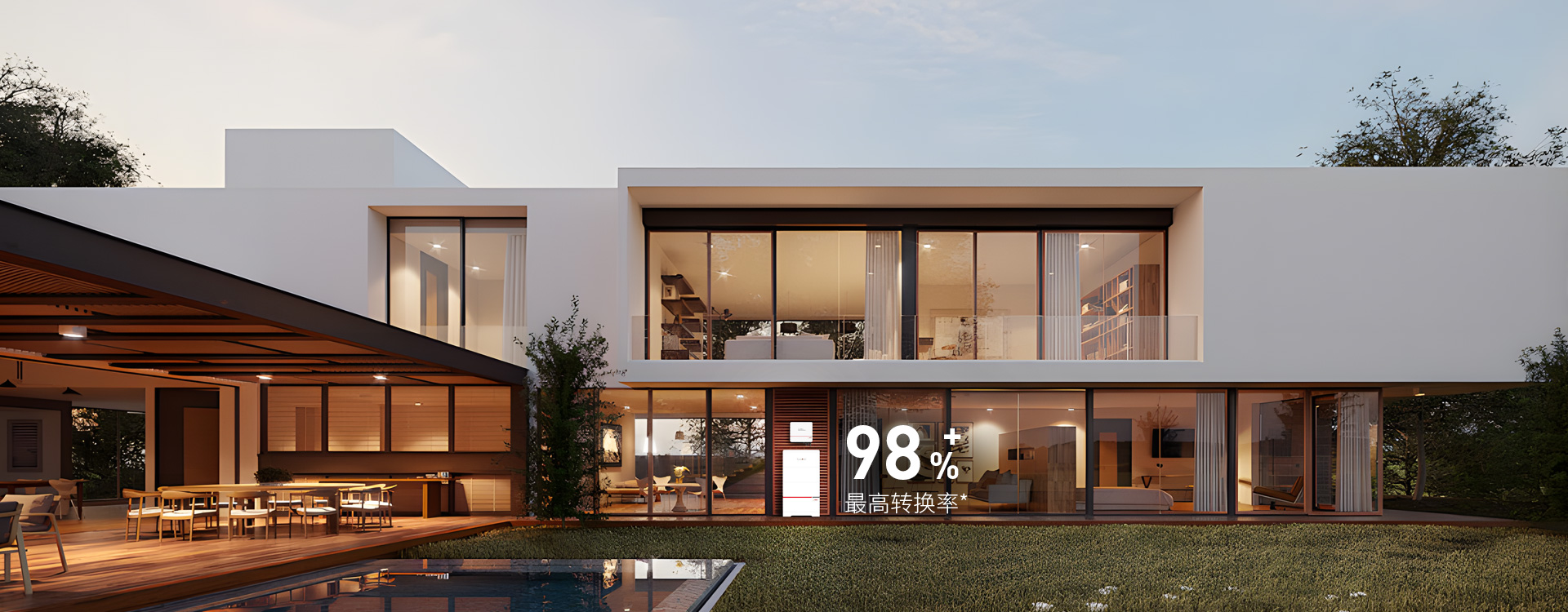

业界领先的转换效率，得益于先进的电力电子技术。
搭配智能组件控制器后，实现组件级最优发电。

安全可靠

交直流浪涌二级保护。

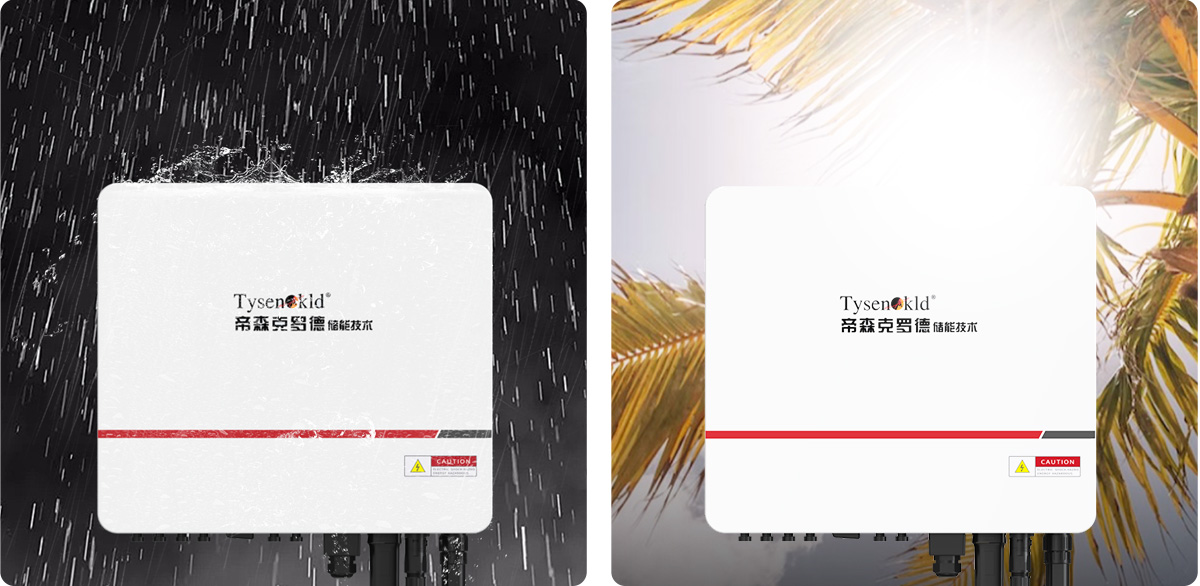

在各种极端环境和气候下均能稳定运行

防护等级Ip65（高温、雪天、沙暴、雨天）。

完美兼容

支持多节电池并联，BMS自适应充电策略，确保各个电池之间的充电平衡。

技术参数

产品型号 KLD-WS20kW-3-H KLD-WS25kW-3-H KLD-WS30kW-3-H KLD-WS40kW-3-H KLD-WS50kW-3-H
并离网参数
额定输出功率 20kVA 25kVA 30kVA 40kVA 50kVA
最高电网输入功率 30kVA 37.5kVA 45kVA 80kVA 100kVA
最高输出电流 32A 40A 48A 66.77A 83.38A
额定电网电压 3L/N/PE,220/380V.230/400V,240/415V
电网电压范围 184-276V
光伏输入
最高输入功率 30kWp 37.5kWp 45kWp 60kWp 75kWp
最高输入电压 1000V
MPPT数量 2 4
每路MPPT直流端子数 4 8
MPPT电压范围 150-850V
满载MPPT电压范围 500-850V
额定输入电压 620V
启动电压 160V
最高输入电流 32*2 40*2 40*2 40*4
短路电流 48*2 60*2 60*2 48*2
电池参数
电池电压范围 150-800V
最高充放电电流 50A 60A 60A 120A
最大充放电功率 20kW 25kW 30kW 40kW 50kW
充放电效率 98%
常规参数
中国效率 97.80% 98% 98.10% 98.30%
最大效率 98.30% 98.50% 98.60%
防护等级 IP65

备注：查看详细参数请至资料下载页面

技术参数

  • 并离网参数

    额定输出功率：20KVA

    最高电网输入功率：30KVA

    最高输出电流：32A

    额定电网电压：3L/N/PE,220/380V.230/400V,240/415V

    电网电压范围：184-276V

    光伏输入

    最高输入功率：30kWp

    最高输入电压：1000V

    MPPT数量：2

    每路MPPT直流端子数：4

    MPPT电压范围：150-850V

    满载MPPT电压范围：500-850V

    额定输入电压：620V

    启动电压：160V

    最高输入电流：32*2

    短路电流：48*2

    电池参数

    电池电压范围：150-800V

    最高充放电电流：50A

    最大充放电功率：20kW

    充放电效率：98%

    常规参数

    中国效率：97.80%

    最大效率：98.30%

    防护等级：IP65

  • 并离网参数

    额定输出功率：25KVA

    最高电网输入功率：37.5KVA

    最高输出电流：40A

    额定电网电压：3L/N/PE,220/380V.230/400V,240/415V

    电网电压范围：184-276V

    光伏输入

    最高输入功率：37.5kWp

    最高输入电压：1000V

    MPPT数量：2

    每路MPPT直流端子数：4

    MPPT电压范围：150-850V

    满载MPPT电压范围：500-850V

    额定输入电压：620V

    启动电压：160V

    最高输入电流：40*2

    短路电流：60*2

    电池参数

    电池电压范围：150-800V

    最高充放电电流：60A

    最大充放电功率：25kW

    充放电效率：98%

    常规参数

    中国效率：98%

    最大效率：98.50%

    防护等级：IP65

  • 并离网参数

    额定输出功率：30KVA

    最高电网输入功率：45KVA

    最高输出电流：48A

    额定电网电压：3L/N/PE,220/380V.230/400V,240/415V

    电网电压范围：184-276V

    光伏输入

    最高输入功率：45kWp

    最高输入电压：1000V

    MPPT数量：2

    每路MPPT直流端子数：4

    MPPT电压范围：150-850V

    满载MPPT电压范围：500-850V

    额定输入电压：620V

    启动电压：160V

    最高输入电流：40*2

    短路电流：60*2

    电池参数

    电池电压范围：150-800V

    最高充放电电流：60A

    最大充放电功率：30kW

    充放电效率：98%

    常规参数

    中国效率：98.10%

    最大效率：98.50%

    防护等级：IP65

  • 并离网参数

    额定输出功率：40KVA

    最高电网输入功率：80KVA

    最高输出电流：66.77A

    额定电网电压：3L/N/PE,220/380V.230/400V,240/415V

    电网电压范围：184-276V

    光伏输入

    最高输入功率：60kWp

    最高输入电压：1000V

    MPPT数量：4

    每路MPPT直流端子数：8

    MPPT电压范围：150-850V

    满载MPPT电压范围：500-850V

    额定输入电压：620V

    启动电压：160V

    最高输入电流：40*4

    短路电流：48*2

    电池参数

    电池电压范围：150-800V

    最高充放电电流：120A

    最大充放电功率：40kW

    充放电效率：98%

    常规参数

    中国效率：98.30%

    最大效率：98.60%

    防护等级：IP65

  • 并离网参数

    额定输出功率：50KVA

    最高电网输入功率：100KVA

    最高输出电流：83.38A

    额定电网电压：3L/N/PE,220/380V.230/400V,240/415V

    电网电压范围：184-276V

    光伏输入

    最高输入功率：75kWp

    最高输入电压：1000V

    MPPT数量：4

    每路MPPT直流端子数：8

    MPPT电压范围：150-850V

    满载MPPT电压范围：500-850V

    额定输入电压：620V

    启动电压：160V

    最高输入电流：40*4

    短路电流：48*2

    电池参数

    电池电压范围：150-800V

    最高充放电电流：120A

    最大充放电功率：50kW

    充放电效率：98%

    常规参数

    中国效率：98.30%

    最大效率：98.60%

    防护等级：IP65
