KLD-PBline-X系列

密集型母线槽

超越传统电缆局限，电气性能、机械强度、安装灵活性更优，广泛应用于各类大型建筑与工业设施。

产品概述

KLD-PBline-X系列低压密集型母线槽是一款专为大电流、高要求输配电场景设计的现代化配电解决方案。产品符合GB/T7251和IEC61439标准，额定工作电压至1000V，额定频率50/60Hz，额定电流400~6300A，插接箱分接电流10~1250A，防护等级可根据用户需求达至IP66，适用于三相三线制、三相四线制、三相五线制等多种供电系统，可广泛应用于大型商业广场、高层建筑、智能化楼宇、体育馆、工业厂房、医院等重要场合；密集绝缘结构，将导电排紧密排列并通过高性能绝缘材料整体封装，产品以其高可靠性、卓越散热性及便捷安装等特点，成为传统电缆配电的理想替代方案。

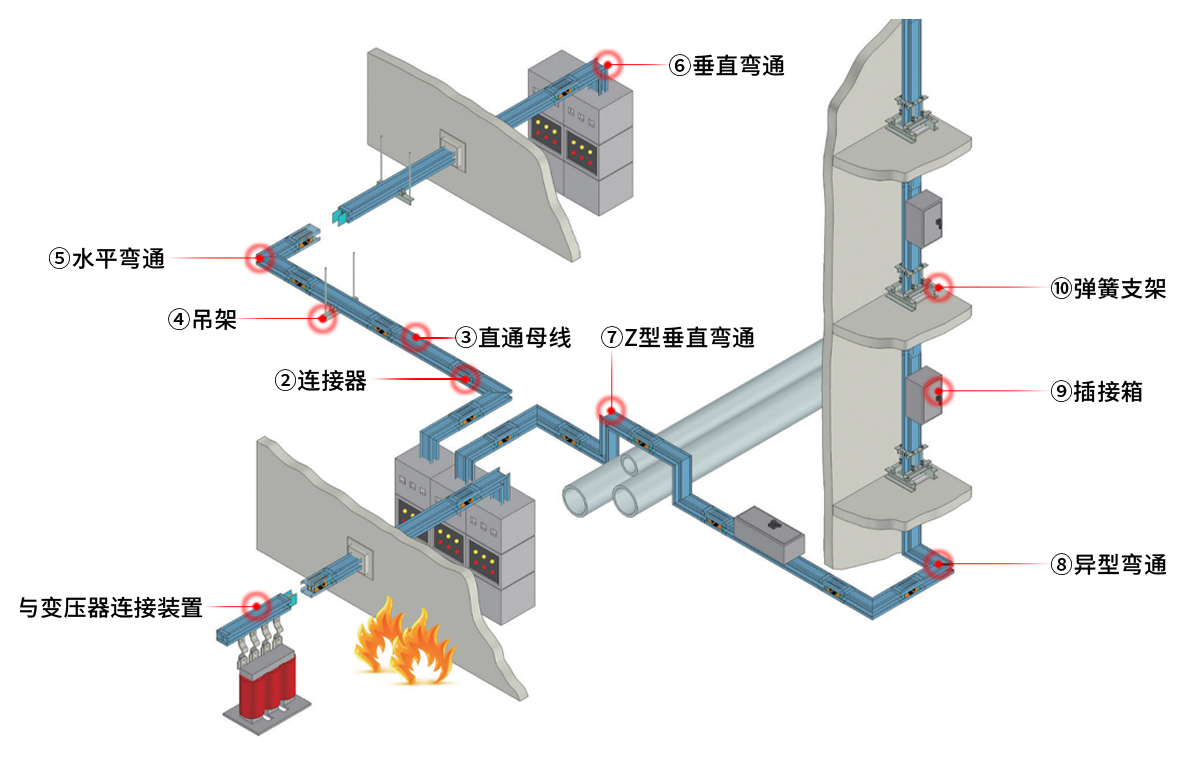

应用实例

光作为电能传输的“大动脉”，母线槽的性能与可靠性决定了配电网络的效率与安全，KLD-PBline-X系列密集型母线槽正是满足这一核心需求的高效解决方案。

技术参数

额定电流 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A 4000A 5000A 6300A
额定工作电压 (Ue) 400v~1000v
额定绝缘电压 (Ui) 5690v~1000v
额定冲击耐受电压 (Uimp) 30kA 30kA 30kA 30kA 30kA 80kA 80kA 80kA 80kA 120kA 120kA 120kA
额定峰值短路电流（Ipk） 63kA 63kA 63kA 63kA 63kA 176kA 176kA 176kA 176kA 264kA 264kA 264kA
外壳防护等级 IP42/IP54/IP55/IP65/IP66
污染等级 Ⅲ
使用环境温度 -5℃~40 ℃，24 小时平均温度不超过 35 ℃
安装地点海拔 ≤ 2000m
防止火焰蔓延特性 有
外壳材质 铝合金型材
外壳表面处理 环氧树脂粉末静电喷涂
导体材质 铜
导体表面处理 镀锡 / 镀银
绝缘 聚酯薄膜B级 130℃（可定制H级）

技术参数


  • 额定电流：400A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：30kA

    额定峰值短路电流（Ipk）：63A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：630A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：30kA

    额定峰值短路电流（Ipk）：63A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：800A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：30kA

    额定峰值短路电流（Ipk）：63A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：1000A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：30kA

    额定峰值短路电流（Ipk）：63A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：1250A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：30kA

    额定峰值短路电流（Ipk）：63A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：1600A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：80kA

    额定峰值短路电流（Ipk）：176A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：2000A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：80kA

    额定峰值短路电流（Ipk）：176A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：2500A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：80kA

    额定峰值短路电流（Ipk）：176A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：3200A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：80kA

    额定峰值短路电流（Ipk）：176A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：4000A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：120kA

    额定峰值短路电流（Ipk）：264A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：5000A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：120kA

    额定峰值短路电流（Ipk）：264A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）

  • 额定电流：6300A

    产品执行标准：GB/T 7251.6-2015

    额定频率：50/60Hz

    额定工作电压 (Ue)：400v~1000v

    额定绝缘电压 (Ui)：690v~1000v

    额定冲击耐受电压 (Uimp)：8kv~12kv

    额定短时耐受电流（Icw）：120kA

    额定峰值短路电流（Ipk）：264A

    外壳防护等级：IP42/IP54/IP55/IP65/IP66

    污染等级：Ⅲ

    使用环境温度：-5℃~40 ℃，24 小时平均温度不超过 35 ℃

    安装地点海拔：≤ 2000m

    防止火焰蔓延特性：有

    外壳材质：铝合金型材

    外壳表面处理：环氧树脂粉末静电喷涂

    导体材质：铜

    导体表面处理：镀锡 / 镀银

    绝缘：聚酯薄膜B级 130℃（可定制H级）
