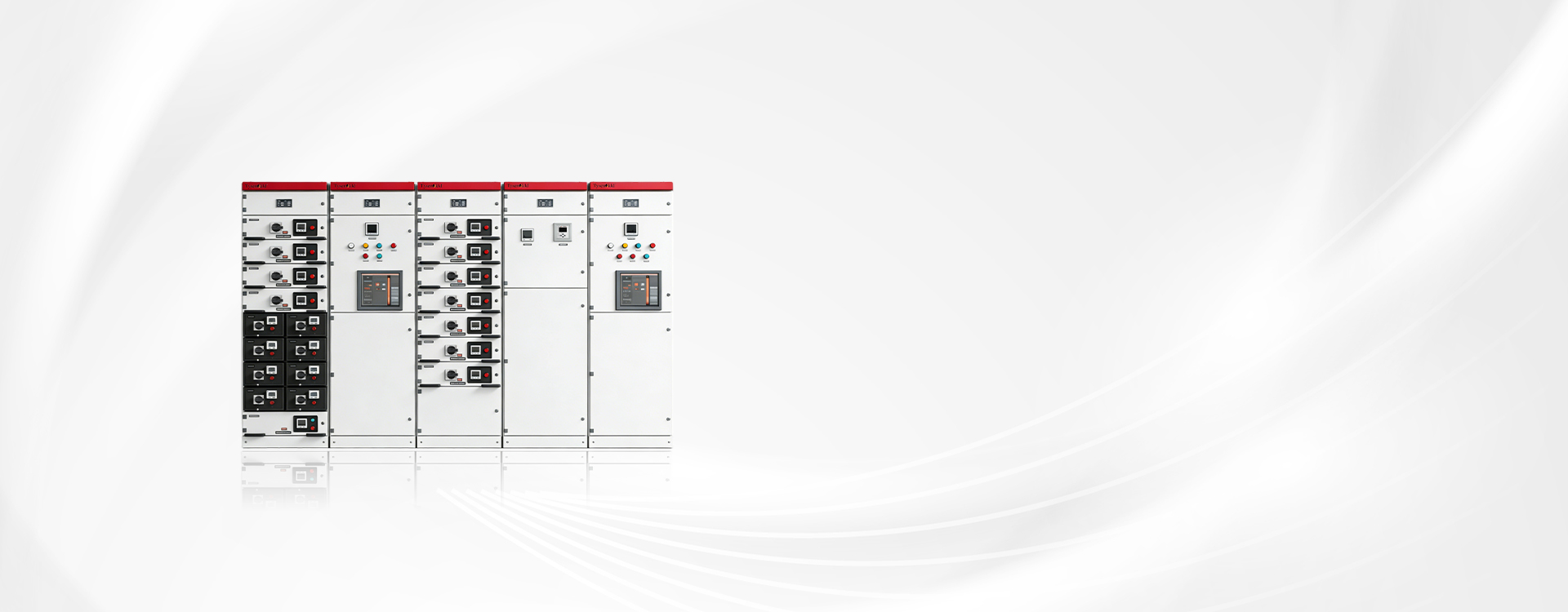

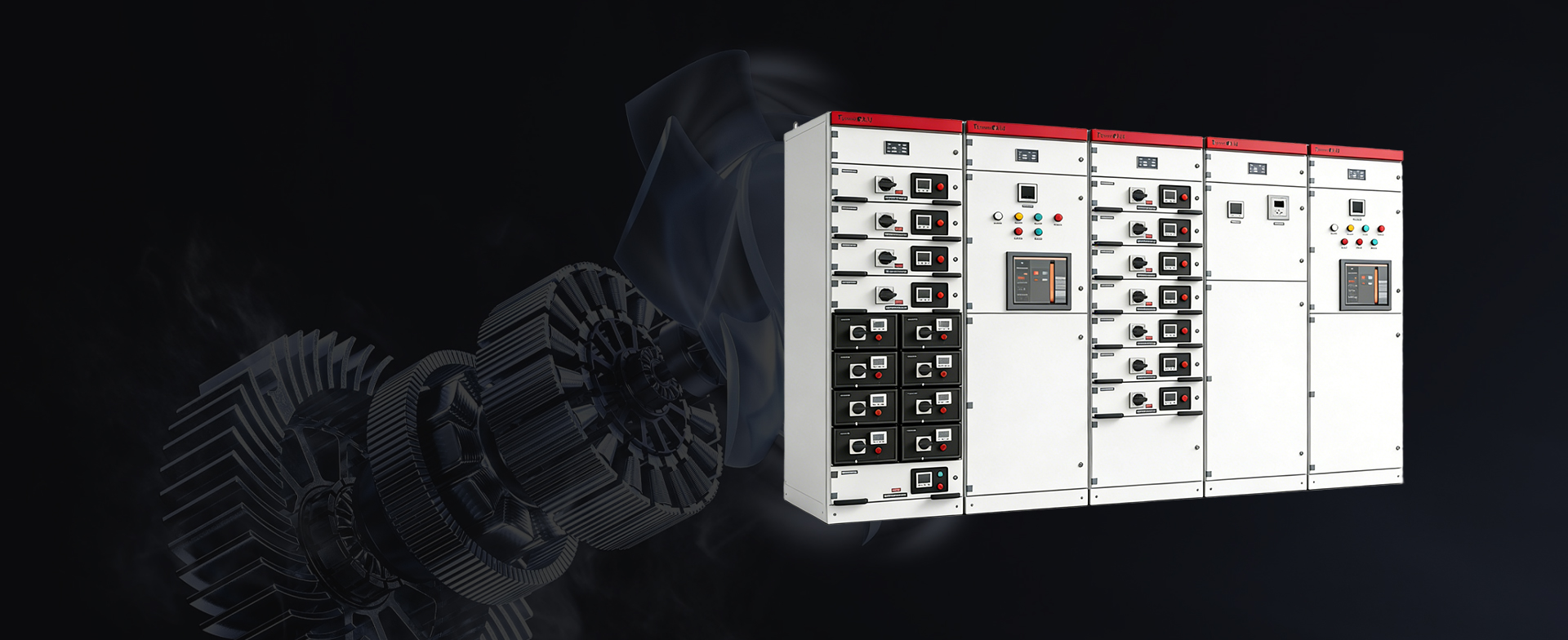

MNS系列
低压抽出式开关柜
标准化、模块化、智能化的综合解决方案，可以满足不同系统的配电要求，适用于配电、电能转化和电能消耗设备的控制。
MNS系列
低压抽出式开关柜
标准化、模块化、智能化的综合解决方案，可以满足不同系统的配电要求，适用于配电、电能转化和电能消耗设备的控制。
MNS系列低压抽出式开关柜，适用于系统额定电压至690V，额定频率50Hz的控配电系统；用于发电、输电、配电、电能转化和电能消耗设备的控制。本开关柜符合GB/T 7251.2-2023国家标准规范。
MNS系列低压抽出式开关柜可采用固定式和抽屉式，产品可根据客户需求扩展：站控触控屏 、弧光保护系统、电气火灾自动灭火系统、测温系统等智能保护元件，实现温度测量、弧光保护、电气火灾自动灭火等功能；标准化、模块化、智能化的全方位综合解决方案，可以满足不同系统的配电要求。同时，可以为整套设备搭配KLD-PQC系列混合滤波补偿柜，确保配电系统处于良好的用电环境。
以较小的空间能容纳 较多的功能单元
实行模数化设计，以E=25mm为模数的C型型材能满足各种形式的组合，可分为保护、操作、控制、配电、测量等标准单元
不需要特殊复杂工具
功能单元可以整体 装卸，并且相同规格的功能 单元具有互换性
大量采用高强度阻燃型工程塑料组件， 有效加强防护安全性能
具有理想的热循环 散热效果， 使供配电质量得到保证
符合标准：
JB/T9661-1999 《低压抽出式成套开关设备》
GB/T24274-2019 《低压抽出式成套开关设备和控制设备》
IEC61439-1:2021 《低压成套开关设备和控制设备 第1部分：总则》
GB/T7251.2-2023 《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》
| 额定工作电压 | 400/690V | ||||
| 额定绝缘电压 | 690/1000V | ||||
| 额定水平母线电流 | 400A~6300A | ||||
| 额定垂直母线电流 | 630A~2000A | ||||
| 额定短时耐受电流有效值（Is）/峰值（kA）水平母线处 | 10kA~100kA/105kA~250kA | ||||
| 额定短时耐受电流有效值（Is）/峰值（kA）垂直母线处 | 50kA/130kA~150kA | ||||
| 外壳防护等级 | IP30, IP40, IP31, IP41, IP42 | ||||
| 外形尺寸（宽）*（深）*（高） | （600, 800, 1000）mm×（600, 800, 1000）mm×2200mm | ||||
| 环境温度 | -5℃~+40℃，24h平均温度不高于+35℃ | ||||
| 相对湿度 | 日平均≤95%，月≤平均90% | ||||
| 海拔高度 | 2000米 | ||||
| 污染等级 | 3级 | ||||
| 地震烈度 | 不超过8度 | ||||
| 储存温度 | -25℃~55℃；短时温度可达到+70℃；若上述使用条件不能满足时，应由用户和制造厂协商解决。 | ||||
额定工作电压：400/690V
额定绝缘电压：690/1000V
额定水平母线电流 400A~6300A
额定垂直母线电流 630A~2000A
额定短时耐受电流有效值（Is）/峰值（kA）水平母线处：10kA~100kA/105kA~250kA
额定短时耐受电流有效值（Is）/峰值（kA）垂直母线处：50kA/130kA~150kA
外壳防护等级：IP30, IP40, IP31, IP41, IP42
外形尺寸（宽）*（深）*（高）：（600, 800, 1000）mm×（600, 800, 1000）mm×2200mm
环境温度：-5℃~+40℃，24h平均温度不高于+35℃
相对湿度：日平均≤95%，月≤平均90%
海拔高度：2000米
污染等级：3级
地震烈度：不超过8度
储存温度：-25℃~55℃；短时温度可达到+70℃；若上述使用条件不能满足时，应由用户和制造厂协商解决。
