NYKM系列

塑壳断路器

（10-1250A）

紧凑 安全 广泛 丰富

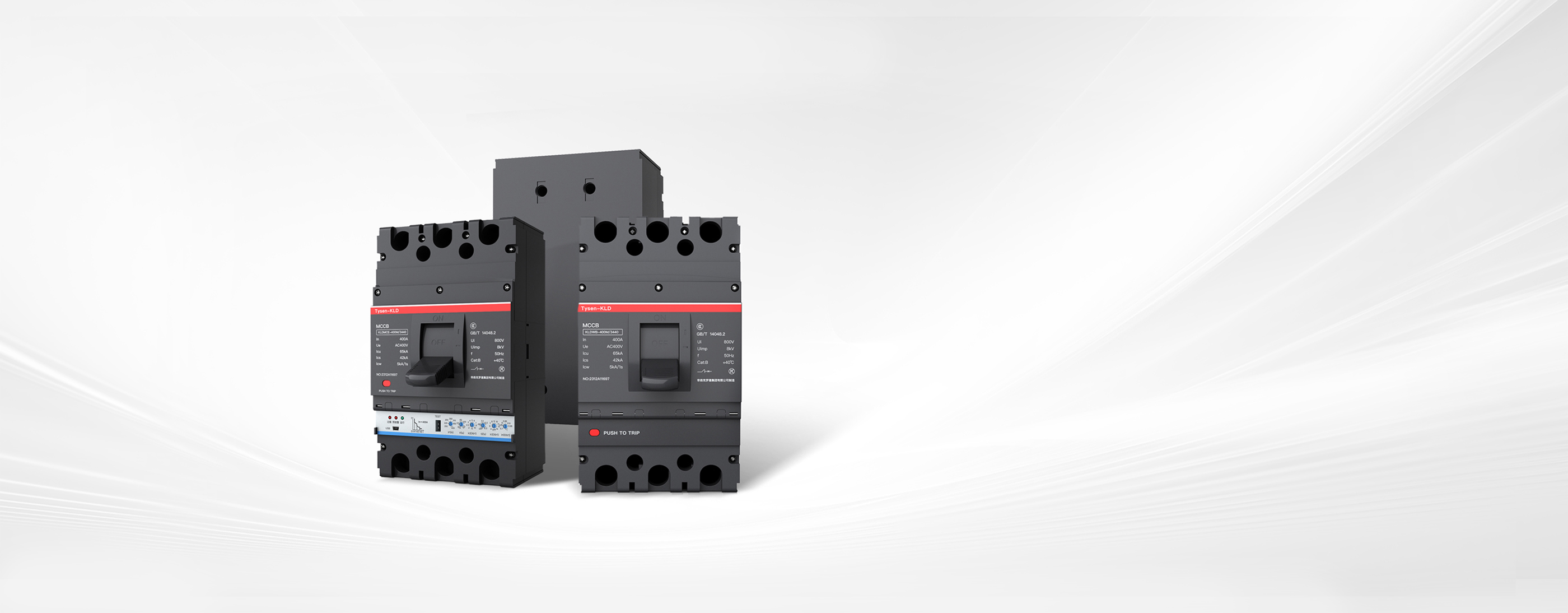

产品概述

NYKM系列塑壳断路器体积小、分断高、规格多、附件全，广泛应用于工业、商业、住宅和基础设施等领域工程，可配合高度灵活的系统，满足个性化需求，实现智能化控制与管理。

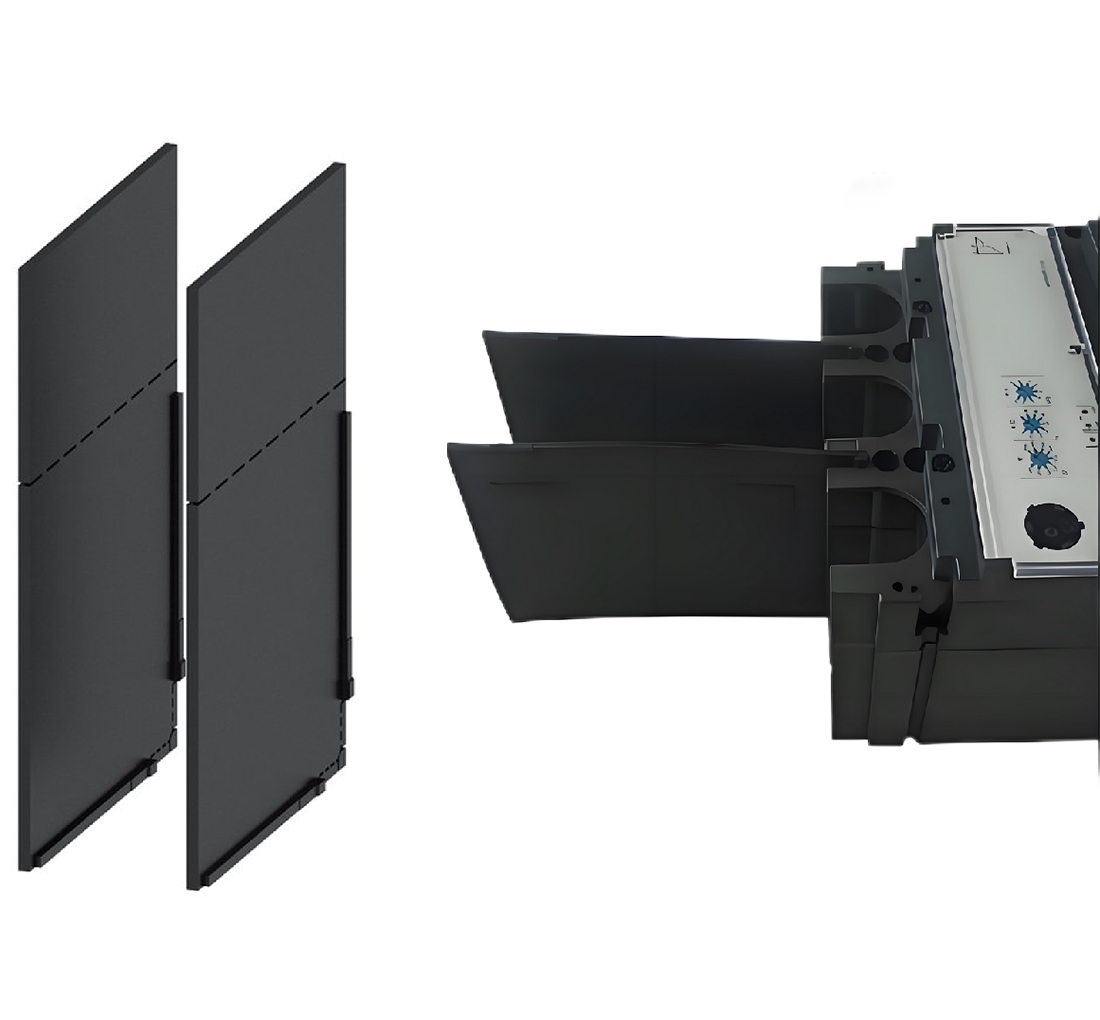

双重绝缘设计

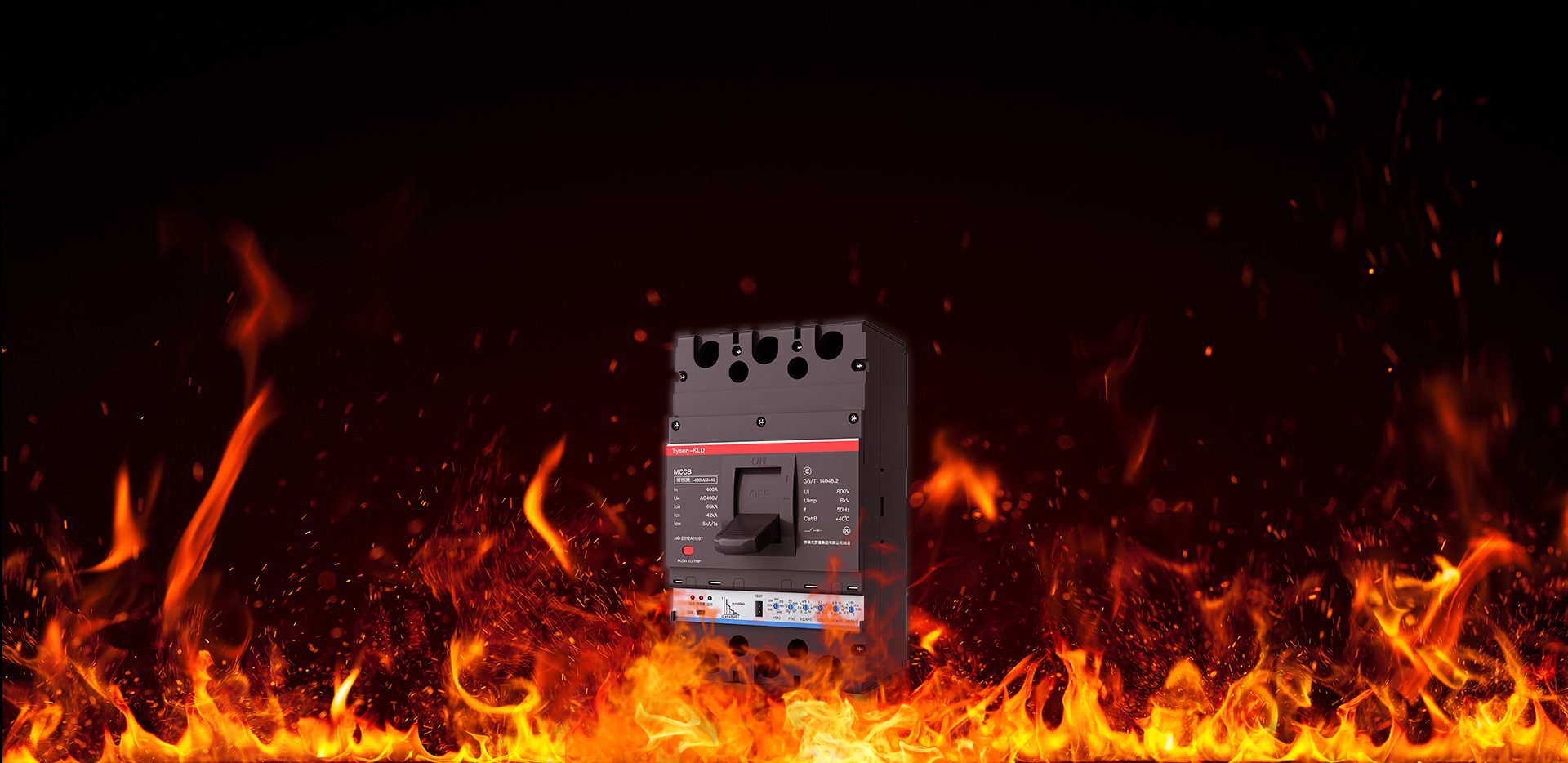

阻燃耐高温外壳

采用阻燃耐高温外壳有效地保护用电设备免受火灾和高温的威胁。在设计上，我们注重细节和结构的稳定性，确保产品能够在各种恶劣环境下正常工作。

多种脱扣方式

热磁式

过载长延时保护

短路瞬时保护

漏电式

过载长延时保护

短路瞬时保护

漏电保护

电子式

过载长延时保护

短路瞬时保护

短路短延时保护

接地故障保护

485通讯功能

选择性配合

技术参数

NYKM2系列热磁式塑料外壳式断路器

型号 额定工作电压Ue（V） 壳架电流 Inm(A) 额定电流In(A) 额定绝缘电压Ui(V) 额定冲击耐受电压Uimp(kV) 极数 额定极限短路分断能力代号 短路分断能力
额定极限短路分断能力Icu（kA） 额定运行短路分断能力Ics（kA）
400V 690V 400V 690V
NYKM2-63 AC400 63 10、16、20、25、 32、40、50、63 AC500 AC8 3P L 35 - 18 -
3P、4P M 50 - 25 -
NYKM2-100 AC400、AC690 100 16、20、25、32、40、 50、63、80、100 AC800 AC8 3P L 35 20 22 10
3P、4P M 65 20 35 10
H 85 20 50 10
NYKM2-225 AC400、AC690 225 100、125、140、160、 180、200、225 AC800 AC8 3P L 35 20 22 10
3P、4P M 65 20 35 10
H 85 20 50 10
NYKM2-250 AC400、AC690 250 100、125、140、160、 180、200、225、250 AC1000 AC8 3P L 36 20 27 15
3P、4P M 50 20 40 15
H 85 20 65 15
NYKM2-400 AC400、AC690 400 225、250、315、 350、400 AC800 AC8 3P、4P L 50 15 35 10
M 65 20 42 15
H 100 20 65 15
NYKM2-630 AC400、AC690 630 400、500、630 AC800 AC8 3P、4P L 50 15 35 10
M 65 20 42 15
H 100 20 65 15
NYKM2-800 AC400、AC690 800 630、700、800 AC1000 AC8 3P、4P M 75 20 65 15
H 100 20 75 15
NYKM2-1250 AC400、AC690 1250 800、1000、1250 AC800 AC8 3P - 65 15 32.5 10

NYKM2L系列漏电式塑料外壳式断路器

型号 额定工作电压Ue（V） 壳架电流 Inm(A) 额定电流In(A) 额定绝缘电压Ui(V) 额定冲击耐受电压Uimp(kV) 极数 额定极限短路分断能力代号 短路分断能力 额定剩余短路接通(分断)能力I△m（kA） 额定剩余动作电流I△n（mA） 额定剩余不动作电流I△no
额定极限短路分断能力Icu（kA） 额定运行短路分断能力Ics（kA）
NYKM2L-125 AC400 125 16、20、25、32、40、 50、63、80、100、125 AC1000 AC8 3P、4P M 50 35 1/4Icu 100/300/500 1/2I△no
H 85 50
NYKM2L-250 AC400 250 100、125、140、 160、180、200、 225、250 AC1000 AC8 3P、4P M 50 35 100/300/500
H 85 50
NYKM2L-400 AC400 400 225、250、315、 350、400 AC1000 AC8 3P、4P M 65 42 100/300/500
H 100 70
NYKM2L-630 AC400 630 400、500、630 AC1000 AC8 3P、4P M 65 42 300/500/1000
H 100 70

NYKM2E系列电子式塑料外壳式断路器

型号 额定工作电压Ue（V） 壳架电流 Inm(A) 额定电流In(A) 额定绝缘电压Ui(V) 额定冲击耐受电压Uimp(kV) 极数 额定极限短路分断能力代号 短路分断能力
额定极限短路分断能力Icu（kA） 额定运行短路分断能力Ics（kA）
400V 400V
NYKM2E-100 AC400 100 16、20、 25、32 32、36、40、45、50、55、 60、63 63、65、70、75、80、85、 90、95、100 AC800 AC8 3P、4P M 50 35
H 85 50
NYKM2E-225 AC400 225 100、125、140、160、 180、200、225 AC800 AC8 3P、4P M 65 35
H 85 50
NYKM2E-250 AC400 250 100、125、140、160、 180、200、225、250 AC1000 AC8 3P、4P M 50 50
3P H 85 50
NYKM2E-400 AC400 400 200、225、250、280、 315、350、400 AC800 AC8 3P、4P M 65 42
H 100 65
NYKM2E-800 AC400 800 400、420、440、 460、480、500、 530、560、600、630 630、640、660、 680、700、720、 740、760、780、800 AC800 AC8 3P、4P M 65 42
H 100 65

NYKM3系列热磁式塑料外壳式断路器

型号 额定工作电压Ue（V） 壳架电流 Inm(A) 额定电流In(A) 额定绝缘电压Ui（V） 额定冲击耐受电压Uimp(kV) 极数 额定冲击耐受电压Uimp(kV) 额定极限短路分断能力Icu（kA） 额定运行短路分断能力Ics（kA）
415V 690V 415V 690V
NYKM3-63 AC415V 63 10、16、20、25、 32、40、50、63 AC1000V AC8 3P、4P   L 36 12 36 10
M 55 12 40 10
NYKM3-125 AC415V、AC690V 125 16、20、25、32、40、 50、63、80、100、125 AC1000V AC8 3P、4P   L 50 20 40 10
M 75 20 55 10
H 100 20 70 10
NYKM3-250 AC415V、AC690V 250 100、125、140、160、 180、200、225、250 AC1000V AC12 3P、4P   L 50 20 40 10
M 75 20 55 10
H 100 20 70 10
NYKM3-400 AC415V、AC690V 400 225、250、315、350、 400 AC1000V AC12 3P、4P   L 55 20 55 15
M 75 20 75 15
H 100 20 85 15
NYKM3-630 AC415V、AC690V 630 400、500、630 AC1000V 3P、4P   L 55 20 55 15
M 75 20 75 15
H 100 20 85 15
NYKM3-800 AC415V、AC690V 800 630、700、800 AC1000V 3P、4P   M 75 20 75 15
H 100 20 85 15

NYKM3L系列漏电式塑料外壳式断路器

型号 额定工作电压Ue（V） 壳架电流Inm(A) 额定电流In(A) 选择性类别 额定绝缘电压Ui(V) 额定冲击耐受电压Uimp(kV) 极数 额定极限短路分断能力代号 短路分断能力 额定剩余短路接通(分断)能力I△m(kA） 额定剩余动作电流 I△n（mA） 额定剩余不动作电流I△no
额定极限短路分断能力Icu（kA） 额定运行短路分断能力Ics（kA） Ⅰ型 Ⅱ型
400V 400V
NYKM3L-125 400V 125 16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A A类 1000V 8KV   3 M 50 35 Icu×25% 100、300、500 30、100、300 I△n×50%
4 M
3 H 85 50
4 H
NYKM3L-250 400V 250 100A、125A、140A、160A、 180A、200A、225A、250A A类 1000V 8KV   3 M 50 35 Icu×25% 100、300、500 30、100、300 I△n×50%
4 M
3 H 85 50
4 H
NYKM3L-400 400V 400 225A、250A、315A、 350A、400A A类 1000V 8KV   3 M 65 42 Icu×25% 100、300、500 300、500、1000 I△n×50%
4 M
3 H 100 70
4 H
NYKM3L-800 400V 800 630A、700A、800A A类 1000V 8KV   3 M 65 42 Icu×25% 100、300、500 300、500、1000 I△n×50%
4 M
3 H 100 70
4 H

NYKM3E系列电子式塑料外壳式断路器

型号 额定工作电压Ue（V） 壳架电流Inm(A) 额定电流In(A) 额定绝缘电压Ui(V) 额定冲击耐受电压Uimp(kV) 使用类别 极数 额定极限短路分断能力代号 短路分断能力
额定极限短路分断能力Icu（kA） 额定运行短路分断能力Ics（kA）
400V 690V 400V 690V
NYKM3E-125 AC415V、 AC690V   32 12、14、16、18、20、22、25、28、30、32 AC1000V AC8 A 3P、4P M 70 20 50 15
63 25、28、32、36、40、45、50、56、60、63
125 50、63、70、75、80、85、90、95、100、125 H 85 70
NYKM3E-250   160 63、70、75、80、90、100、125、140、150、160 A 3P、4P M 70 20 50 10
250 100、112、125、140、150、160、180、200、225、250 H 85 70
NYKM3E-400   400 160、180、200、225、250、280、315、350、375、400 B 3P、4P M 70 20 65 15
H 100 75
NYKM3E-630   630 250、280、315、350、375、400、450、500、560、630 B 3P M 70 20 65 15
H 100 75
NYKM3E-800   630 250、280、315、350、375、400、450、500、560、630 B 3P、4P M 75 20 65 15
800 315、350、400、450、500、560、630、700、760、800 H 100 75
选型表

NYKM2系列热磁式塑料外壳式断路器

NYKM2 250 M P 3 2 00 2 B 250 安装方式
产品代号 壳架等级 分断能力 操作方式 极数代号 脱扣器方式 附件代号 用途代号 N极代号 额定电流 安装方式
NYKM2：
热磁式塑料 外壳式断路器		 63A
100A
225A
250A
400A
630A
800A
1250A 		L:基本型
M:标准型
H:高分断型		 Z:手操机构
P:电操机构
无:直接操作		 3：三极
4：四极		 2：电磁式
3：热磁式
0：无脱扣		 见附件表 2:电机保护
无:配电保护		 A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通		 10A、16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
630A、700A
800A、1000A
1250A 		固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
●  过载报警不脱扣装置(代号3200I、4200I)适用于NYKM2系列塑壳断路器100、225、250、400、630壳架，但其中NYKM2系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
●  标配相间隔板

NYKM2L系列漏电式塑料外壳式断路器

NYKM2L 250 M P 3 2 00 2 B 250 剩余电流 延时型 安装方式
产品代号 壳架等级 分断能力 操作方式 极数代号 脱扣方式 附件代号 用途代号 N极代号 额定电流 剩余电流 延时类型 安装方式
NYKM2L：
漏电式塑料外壳式断路器
125A
250A
400A
630A 		M:标准型
H:高分断型		 Z:手操机构
P:电操机构
无:直接操作		 3：三极
4：四极		 2：电磁式
3：热磁式		 见附件表 2:电机保护
无:配电保护		 A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通		 16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
500A
630A 		100/300/ 500mA
300/500/1000mA		 延时型
非延时型		 固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
●   I：表示漏电报警模块发出信号，同时断路器脱扣
●   II：表示漏电报警模块发出信号，断路器不脱扣
●   标配相间隔板

NYKM2E系列电子式塑料外壳式断路器

NYKM2E 250 M P 3 4 00 2 B 250 安装方式
产品代号 壳架等级 分断能力 操作方式 极数代号 脱扣方式 附件代号 用途代号 N极代号 额定电流 安装方式
NYKM2E：
电子式塑料 外壳式断路器		 100A
225A
250A
400A
800A 		L:基本型
M:标准型
H:高分断型		 Z:手操机构
P:电操机构
无:直接操作		 3：三极
4：四极		 4：电子式 见附件表 2:电机保护
无:配电保护		 A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通		 32A
63A
100A
225A
250A
400A
630A
800A 		固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
●  过载报警不脱扣模块(代号3400I、4400I)适用于NYKM2E系列塑壳断路器100、225、250、400、800壳架可配报警不脱扣模
●  标配相间隔板

NYKM3系列热磁式塑料外壳式断路器

NYKM3 250 M P 3 2 00 2 B 250 安装方式
产品代号 壳架等级 分断能力 操作方式 极数代号 脱扣器方式 附件代号 用途代号 N极代号 额定电流 安装方式
NYKM3：
热磁式塑料 外壳式断路器		 63A
125A
250A
400A
630A
800A 		L:基本型
M:标准型
H:高分断型		 Z:手操机构
P:电操机构
无:直接操作		 3：三极
4：四极		 2：电磁式
3：热磁式
0：无脱扣 		见附件表 2:电机保护
无:配电保护		 A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通		 10A、16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
500A、630A、
700A800A		 固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
●  过载报警不脱扣装置(代号3200I、4200I)适用于NYKM3系列塑壳断路器100、225、250、400、630壳架，但其中NYKM3系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
●  标配相间隔板

NYKM3L系列漏电式塑料外壳式断路器

NYKM3L 250 M P 3 2 00 2 B 250 剩余电流 非延时类型 安装方式
产品代号 壳架等级 分断能力 操作方式 极数代号 脱扣方式 附件代号 用途代号 N极代号 额定电流 剩余电流 延时类型 安装方式
NYKM3L：
漏电式塑料 外壳式断路器 		125A
250A
400A
800A 		M:标准型
H:高分断型		 Z:手操机构
P:电操机构
无:直接操作		 3：三极
4：四极		 2：电磁式
3：热磁式		 见附件表 2:电机保护
无:配电保护		 A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通		 16A
20A、25A
32A、40A
50A、63A
80A、100A
125A、140A
160A、180A
200A、225A
250A、315A
350A、400A
500A 、630A、
700A、800A		 100/300/500mA
300/500/1000mA		 延时型
非延时型		 固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
●   I：表示漏电报警模块发出信号，同时断路器脱扣
●   II：表示漏电报警模块发出信号，断路器不脱扣
●  标配相间隔板

NYKM3E系列漏电式塑料外壳式断路器

NYKM3E 250 M P 3 4 00 2 B 250 安装方式
产品代号 壳架等级 分断能力 操作方式 极数代号 脱扣方式 附件代号 用途代号 N极代号 额定电流 安装方式
NYKM3L：
电子式塑料 外壳式断路器 		125A
250A
400A
630A
800A 		L:基本型
M:标准型
H:高分断型		 Z:手操机构
P:电操机构
无:直接操作		 3：三极
4：四极		 4：电子式 见附件表 2:电机保护
无:配电保护		 A:无过流保护，N极始终接通
B:无过流保护，N极与其他三极一起分合
C:含过流保护，N极与其他三极一起分合
D:含过流保护，N极始终接通		 125A
250A
400A
630A
800A		 固定式板前接线
固定式板后接线
插入式板前接线
插入式板后接线
抽出式板前接线
抽出式板后接线

注：
●   过载报警不脱扣模块(代号3400I、4400I)适用于NYKM3E系列塑壳断路器125A、250A、400A、630A、800A壳架
●  标配相间隔板

技术参数

NYKM2系列热磁式塑料外壳式断路器

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：63

    额定电流In(A)：10、16、20、25、 32、40、50、63

    额定绝缘电压Ui(V)：AC500

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P/3P、4P

    额定极限短路分断能力代号：L/M

    额定极限短路分断能力Icu（kA））：
    35/50（400V）；-（690V）

    额定运行短路分断能力Ics（kA）：
    18/25（400V）；-（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：100

    额定电流In(A)：16、20、25、32、40、 50、63、80、100

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P/3P、4P/3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA））：
    35/65/85（400V）；20（690V）

    额定运行短路分断能力Ics（kA）：
    22/35/50（400V）；10（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：225

    额定电流In(A)：100、125、140、160、 180、200、225

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P/3P、4P/3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA））：
    35/65/85（400V）；20（690V）

    额定运行短路分断能力Ics（kA）：
    22/35/50（400V）；10（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：250

    额定电流In(A)：100、125、140、160、 180、200、225、250

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA））：
    36/50/85（400V）；20（690V）

    额定运行短路分断能力Ics（kA）：
    27/40/65 （400V）；15（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：400

    额定电流In(A)：225、250、315、 350、400

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA））：
    50/65/100（400V）； 15/20/20（690V）

    额定运行短路分断能力Ics（kA）：
    35/42/65（400V）； 10/15/15（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：630

    额定电流In(A)：400、500、630

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA））：
    50/65/100（400V）； 15/20/20 （690V）

    额定运行短路分断能力Ics（kA）：
    35/42/65 （400V）；10/15/15（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：800

    额定电流In(A)：630、700、800

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA））：
    75/100 （400V）；20（690V）

    额定运行短路分断能力Ics（kA）：
    65/75 （400V）；15（690V）

  • 额定工作电压Ue（V）：AC400、AC690

    壳架电流Inm(A)：1250

    额定电流In(A)：800、1000、1250

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P

    额定极限短路分断能力代号：-

    额定极限短路分断能力Icu（kA））：65(400V)；15（690V）

    额定运行短路分断能力Ics（kA）：32.5(400V)；10（690V）

NYKM2L系列漏电式塑料外壳式断路器

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：125

    额定电流In(A)：16、20、25、32、40、 50、63、80、100、125

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA））：50/85

    额定运行短路分断能力Ics（kA）：35/50

    额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

    额定剩余动作电流I△n（mA）：100/300/500

    额定剩余不动作电流I△no：1/2I △no

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：250

    额定电流In(A)：100、125、140、160、180、200、225、250

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA））：50/85

    额定运行短路分断能力Ics（kA）：35/50

    额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

    额定剩余动作电流I△n（mA）：100/300/500

    额定剩余不动作电流I△no：1/2I △no

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：400

    额定电流In(A)：225、250、315、350、400

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA））：65/100

    额定运行短路分断能力Ics（kA）：42/70

    额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

    额定剩余动作电流I△n（mA）：100/300/500

    额定剩余不动作电流I△no：1/2I △no

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：630

    额定电流In(A)：400、500、630

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA））：65/100

    额定运行短路分断能力Ics（kA）：42/70

    额定剩余短路接通(分断)能力I△m（kA）：1/4Icu

    额定剩余动作电流I△n（mA）：300/500/100

    额定剩余不动作电流I△no：1/2I △no

NYKM2E系列电子式塑料外壳式断路器

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：100

    额定电流In(A)：16、20、25、32/ 32、36、40、45、50、55、60、63/63、65、70、75、80、85、90、95、100

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA）： 50 / 85 （400V）

    额定运行短路分断能力Ics（kA）： 35 / 50 （400V）

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：225

    额定电流In(A)：100、125、140、160、180、200、225

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA）： 65 / 85 （400V）

    额定运行短路分断能力Ics（kA）： 35 / 50 （400V）

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：250

    额定电流In(A)：100、125、140、160、180、200、225、250

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P/3P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA）：50 / 85 （400V）

    额定运行短路分断能力Ics（kA）：50 / 50 （400V）

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：400

    额定电流In(A)：200、225、250、280、 315、350、400

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA）：65 / 100 （400V）

    额定运行短路分断能力Ics（kA）：42 / 65 （400V）

  • 额定工作电压Ue（V）：AC400

    壳架电流Inm(A)：800

    额定电流In(A)：400、420、440、460、480、500、530、560、600、630 / 630、640、660、680、700、720、740、760、780、800

    额定绝缘电压Ui(V)：AC800

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA）： 65 / 100（400V）

    额定运行短路分断能力Ics（kA）： 42 / 65（400V）

NYKM3系列热磁式塑料外壳式断路器

  • 额定工作电压Ue（V）：AC415

    壳架电流Inm(A)：63

    额定电流In(A)：10、16、20、25、 32、40、50、63

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：L/M

    额定极限短路分断能力Icu（kA）：36 / 55 （415V）；12（690V）

    额定运行短路分断能力Ics（kA）：36 / 40 （415V）；10（690V）

  • 额定工作电压Ue（V）：AC415、AC690V

    壳架电流Inm(A)：125

    额定电流In(A)：16、20、25、32、40、 50、63、80、100、125

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC8

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

    额定运行短路分断能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

  • 额定工作电压Ue（V）：AC415、AC690V

    壳架电流Inm(A)：250

    额定电流In(A)：100、125、140、160、 180、200、225、250

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC12

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA）：50 / 75 / 100 （415V）；20（690V）

    额定运行短路分断能力Ics（kA）：40 / 55 / 70 （415V）；10（690V）

  • 额定工作电压Ue（V）：AC415、AC690V

    壳架电流Inm(A)：400

    额定电流In(A)：225、250、315、350、 400

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC12

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

    额定运行短路分断能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

  • 额定工作电压Ue（V）：AC415、AC690V

    壳架电流Inm(A)：630

    额定电流In(A)：400、500、630

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC12

    极数：3P、4P

    额定极限短路分断能力代号：L/M/H

    额定极限短路分断能力Icu（kA）：55 / 75 / 100 （415V）；20（690V）

    额定运行短路分断能力Ics（kA）：55 / 75 / 85 （415V）；15（690V）

  • 额定工作电压Ue（V）：AC415、AC690V

    壳架电流Inm(A)：800

    额定电流In(A)：630、700、800

    额定绝缘电压Ui(V)：AC1000

    额定冲击耐受电压Uimp(kV)：AC12

    极数：3P、4P

    额定极限短路分断能力代号：M/H

    额定极限短路分断能力Icu（kA）： 75 / 100 （415V）；20（690V）

    额定运行短路分断能力Ics（kA）：75 / 85 （415V）；15（690V）

NYKM3L系列漏电式塑料外壳式断路器

  • 额定工 作电压Ue（V）：400V

    壳架电流Inm(A)：125

    额定电流In(A)：16A、20A、25A、32A、40A、 50A、63A、80A、100A、125A

    选择性类别：A类

    额定绝缘电压Ui(V)：1000V

    额定冲击耐受电压Uimp(kV)：8KV

    极数：3 / 4 / 3 / 4

    额定极限短路分断能力代号：M / M / H / H

    额定极限短路分断能力Icu（kA）：50 / 50 / 85 / 85 （400V）

    额定运行短路分断能力Ics（kA）：35 / 35 / 50 / 50 （400V）

    额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

    额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

    额定剩余不动作电流I△no ：I△n×50%

  • 额定工 作电压Ue（V）：400V

    壳架电流Inm(A)：250

    额定电流In(A)：100A、125A、140A、160A、 180A、200A、225A、250A

    选择性类别：A类

    额定绝缘电压Ui(V)：1000V

    额定冲击耐受电压Uimp(kV)：8KV

    极数：3 / 4 / 3 / 4

    额定极限短路分断能力代号：M / M / H / H

    额定极限短路分断能力Icu（kA）：50 / 50 / 85 / 85 （400V）

    额定运行短路分断能力Ics（kA）：35 / 35 / 50 / 50 （400V）

    额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

    额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；30、100、300 （Ⅱ型）

    额定剩余不动作电流I△no ：I△n×50%

  • 额定工 作电压Ue（V）：400V

    壳架电流Inm(A)：400

    额定电流In(A)：225A、250A、315A、 350A、400A

    选择性类别：A类

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：8KV

    极数：3 / 4 / 3 / 4

    额定极限短路分断能力代号：M / M / H / H

    额定极限短路分断能力Icu（kA）：65 / 65 / 100 / 100 （400V）

    额定运行短路分断能力Ics（kA）：42 / 42 / 70 / 70 （400V）

    额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

    额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

    额定剩余不动作电流I△no ：I△n×50%

  • 额定工 作电压Ue（V）：400V

    壳架电流Inm(A)：800

    额定电流In(A)：630A、700A、800A

    选择性类别：A类

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：8KV

    极数：3 / 4 / 3 / 4

    额定极限短路分断能力代号：M / M / H / H

    额定极限短路分断能力Icu（kA）：65 / 65 / 100 / 100 （400V）

    额定运行短路分断能力Ics（kA）：42 / 42 / 70 / 70 （400V）

    额定剩余短路接通(分断)能力I△m(kA）：Icu×25%

    额定剩余动作电流I△n（mA）：100、300、500 （Ⅰ型）；300、500、1000 （Ⅱ型）

    额定剩余不动作电流I△no ：I△n×50%

NYKM3E系列电子式塑料外壳式断路器

  • 额定工 作电压Ue（V）：AC415V、 AC690V

    壳架电流Inm(A)：32/63/125

    额定电流In(A)：12、14、16、18、20、22、25、28、30、32 / 25、28、32、36、40、45、50、56、60、63 / 50、63、70、75、80、85、90、95、100、125

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：AC8

    使用类别：A

    极数：3P、4P

    额定极限短路分断能力代号： M / H

    额定极限短路分断能力Icu（kA）：70 / 85（400V）；20（690V）

    额定运行短路分断能力Ics（kA）：50 / 70（400V）；15（690V）

  • 额定工 作电压Ue（V）：AC415V、 AC690V

    壳架电流Inm(A)：160/250

    额定电流In(A)：63、70、75、80、90、100、125、140、150、160 / 100、112、125、140、150、160、180、200、225、250

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：AC8

    使用类别：A

    极数：3P、4P

    额定极限短路分断能力代号： M / H

    额定极限短路分断能力Icu（kA）：70 / 85（400V）；20（690V）

    额定运行短路分断能力Ics（kA）：50 / 70（400V）；10（690V）

  • 额定工 作电压Ue（V）：AC415V、 AC690V

    壳架电流Inm(A)：400

    额定电流In(A)：160、180、200、225、250、280、315、350、375、400

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：AC8

    使用类别：B

    极数：3P、4P

    额定极限短路分断能力代号： M / H

    额定极限短路分断能力Icu（kA）：70 / 100 （400V）；20（690V）

    额定运行短路分断能力Ics（kA）：65 / 75 （400V）；15（690V）

  • 额定工 作电压Ue（V）：AC415V、 AC690V

    壳架电流Inm(A)：630

    额定电流In(A)：250、280、315、350、375、400、450、500、560、630

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：AC8

    使用类别：B

    极数：3P

    额定极限短路分断能力代号： M / H

    额定极限短路分断能力Icu（kA）：70 / 100（400V）；20（690V）

    额定运行短路分断能力Ics（kA）：65 / 75 （400V）；15（690V）

  • 额定工 作电压Ue（V）：AC415V、 AC690V

    壳架电流Inm(A)：630/800

    额定电流In(A)：250、280、315、350、375、400、450、500、560、630 / 315、350、400、450、500、560、630、700、760、800

    额定绝缘电压Ui(V)：AC1000V

    额定冲击耐受电压Uimp(kV)：AC8

    使用类别：B

    极数：3P、4P

    额定极限短路分断能力代号： M / H

    额定极限短路分断能力Icu（kA）：75 / 100 （400V）；20（690V）

    额定运行短路分断能力Ics（kA）：65 / 75 （400V）；15（690V）

选型表

  • 产品代号：NYKM2：热磁式塑料 外壳式断路器

    壳架等级：63A、100A、225A、 250A、400A、630A、800A、1250A

    分断能力：L:基本型、M:标准型、 H:高分断型

    操作方式：Z:手操机构、P:电操机构、无:直接操作

    极数代号：3：三极、4：四极

    脱扣器方式：2：电磁式、3：热磁式、0：无脱扣

    附件代号：见附件表

    用途代号：2:电机保护、无:配电保护

    N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

    额定电流：10A、16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、630A、700A、800A、1000A、1250A

    安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

•  过载报警不脱扣装置(代号3200I、4200I)适用于NYKM2系列塑壳断路器100、225、250、400、630壳架，但其中NYKM2系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
•  标配相间隔板

  • 产品代号：NYKM2L：漏电式塑料外 壳式断路器

    壳架等级：125A、250A、400A、630A

    分断能力：M:标准型、 H:高分断型

    操作方式：Z:手操机构、P:电操机构、无:直接操作

    极数代号：3：三极、4：四极

    脱扣方式：2：电磁式、3：热磁式

    附件代号：见附件表

    用途代号：2:电机保护、无:配电保护

    N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

    额定电流：16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、500A、630A

    剩余电流：100/300/500mA/ 300/500/1000mA

    延时类型：延时型、非延时型

    安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

•   I：表示漏电报警模块发出信号，同时断路器脱扣
•  II：表示漏电报警模块发出信号，断路器不脱扣
•  标配相间隔板

  • 产品代号：NYKM2E： 电子式塑料 外壳式断路器

    壳架等级：100A、225A、250A、400A、800A

    分断能力：L:基本型 M:标准型、 H:高分断型

    操作方式：Z:手操机构、P:电操机构、无:直接操作

    极数代号：3：三极、4：四极

    脱扣方式：4：电子式

    附件代号：见附件表

    用途代号：2:电机保护、无:配电保护

    N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

    额定电流：32A、63A、100A、225A、250A、400A 、630A、800A

    安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

•   过载报警不脱扣模块(代号3400I、4400I)适用于NYKM2E系列塑壳断路器100、225、250、400、800壳架可配报警不脱扣模块
•   标配相间隔板

  • 产品代号：NYKM3：热磁式塑料 外壳式断路器

    壳架等级：63A、125A、250A、400A、 630A、800A

    分断能力：L:基本型、 M:标准型、 H:高分断型

    操作方式：Z:手操机构、P:电操机构、无:直接操作

    极数代号：3：三极、4：四极

    脱扣方式：2：电磁式、3：热磁式、0：无脱扣

    附件代号：见附件表

    用途代号：2:电机保护、无:配电保护

    N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

    额定电流：10A、16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、500A、630A、700A、800A

    安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

•  过载报警不脱扣装置(代号3200I、4200I)适用于NYKM3系列塑壳断路器100、225、250、400、630壳架，但其中NYKM3系列所有规格的四极断路器且中性极型式为C、D型不具有过载报警不脱扣功能
•   标配相间隔板

  • 产品代号：NYKM3L： 漏电式塑料 外壳式断路器

    壳架等级：125A、250A、400A、800A

    分断能力：M:标准型、 H:高分断型

    操作方式：Z:手操机构、P:电操机构、无:直接操作

    极数代号：3：三极、4：四极

    脱扣方式：2：电磁式、3：热磁式

    附件代号：见附件表

    用途代号：2:电机保护、无:配电保护

    N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

    额定电流：16A、20A、25A 、32A、40A 、50A、63A、80A、100A、125A、140A 、160A、180A、200A、225A、250A、315A、350A、400A 、500A、630A、700A、800A

    剩余电流：100/300/ 500mA、 300/500/1000mA

    延时类型：延时型、非延时型

    安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

•   I：表示漏电报警模块发出信号，同时断路器脱扣
•   II：表示漏电报警模块发出信号，断路器不脱扣
•   标配相间隔板

  • 产品代号：NYKM3E：电子式塑料 外壳式断路器

    壳架等级：125A、250A、400A、630A、800A

    分断能力：L:基本型、M:标准型、 H:高分断型

    操作方式：Z:手操机构、P:电操机构、无:直接操作

    极数代号：3：三极、4：四极

    脱扣方式：4：电子式

    附件代号：见附件表

    用途代号：2:电机保护、无:配电保护

    N极代号：A:无过流保护，N极始终接通、B:无过流保护，N极与其他三极一起分合、C:含过流保护，N极与其他三极一起分合、D:含过流保护，N极始终接通

    额定电流：125A、250A、400A、630A、800A

    安装方式：固定式板前接线、固定式板后接线、插入式板前接线、插入式板后接线、抽出式板前接线、抽出式板后接线

•   过载报警不脱扣模块(代号3400I、4400I)适用于NYKM3E系列塑壳断路器125A、250A、400A、630A、800A壳架
•   标配相间隔板
