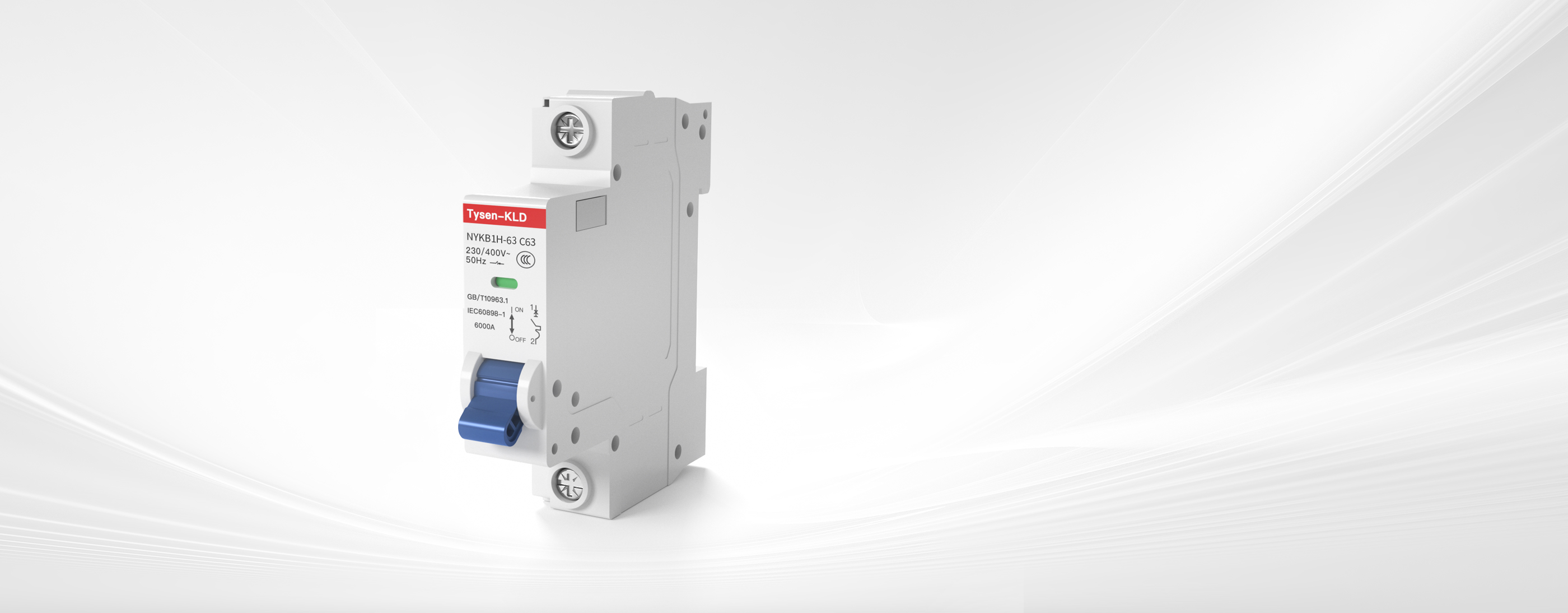

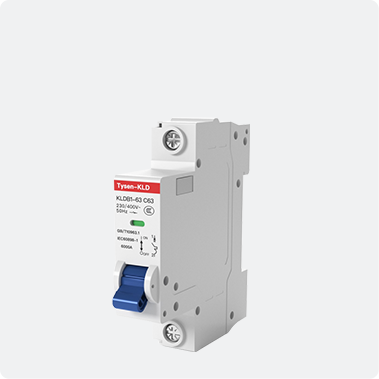

NYKB系列

小型断路器

（1A-125A）

智能 便捷 安全 全面

产品概述

小型断路器是一种用于电路保护的设备，通常用于低压电路中，主要功能是在电路中检测电流异常（如过载或短路）时迅速切断电路，以保护电气设备和人身安全，可以防止电路过载、短路等故障造成的损坏，同时确保电路正常运行。

NYKB系列小型断路器，能够在电路异常时迅速切断电源，保护设备和人员安全，具有稳定的工作性能和长寿命，适合安装在空间有限的场所，如电器控制柜、家用电器等，多种额定电流和额定电压可选，以适应不同电路的需求。

产品特点

NYKB系列小型断路器

高效的限流和灭弧能力，更安全、更清晰的隔离功能，可靠稳定的过流保护性能。

内置脱扣指示

让操作更安心

漏电保护功能

让用电更安全

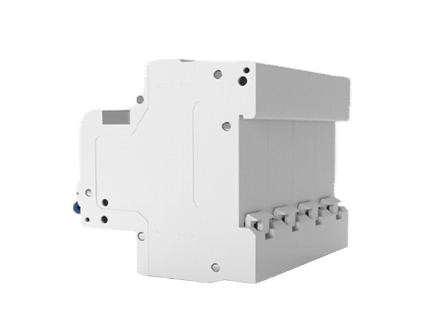

导轨式安装

让安装更便捷

产品多样化

产品规格齐全让选择更多样

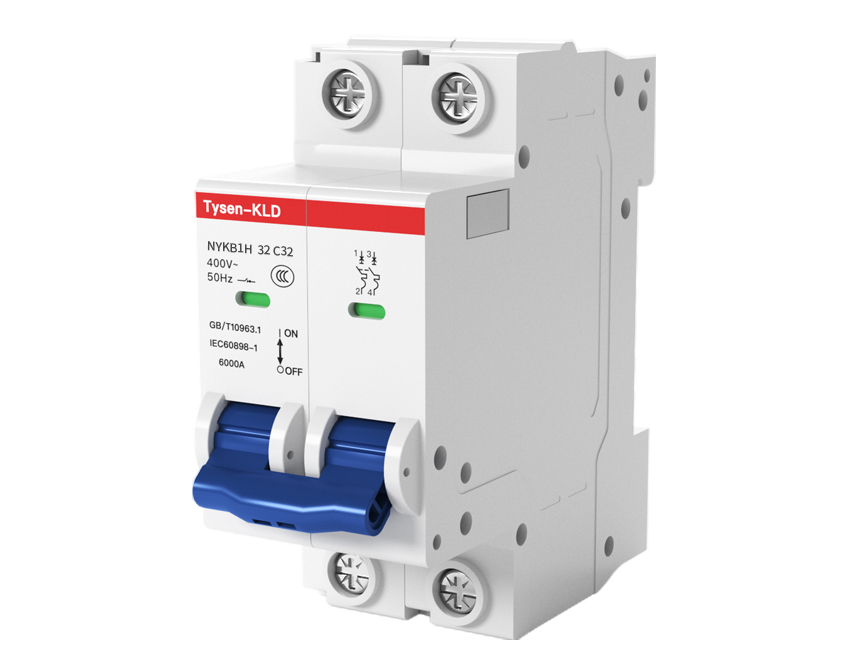

NYKB1H系列

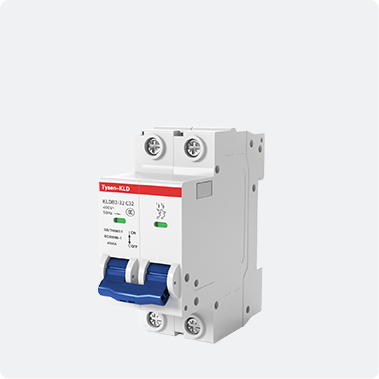

NYKB2系列

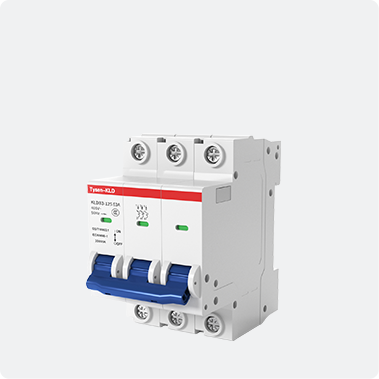

NYKB3系列

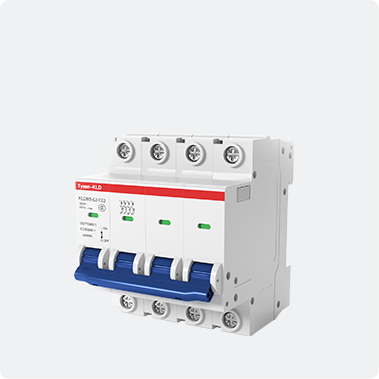

NYKB5系列

技术参数

NYKB1H系列小型断路器

型号 额定电流In (A) 脱扣曲线 冲击耐受电压 Uimp(kV) 分断能力(kA) 额定电压（V） 极数 模数 （9mm倍数）
NYKB1H 1 C、D 4 6 AC 230/400 1P、2P、 3P、4P 2、4、6、8
NYKB1H 2 4 6
NYKB1H 3 4 6
NYKB1H 4 4 6
NYKB1H 6 4 6
NYKB1H 10 4 6
NYKB1H 16 4 6
NYKB1H 20 4 6
NYKB1H 25 4 6
NYKB1H 32 4 6
NYKB1H 40 4 6
NYKB1H 50 4 6
NYKB1H 63 4 6

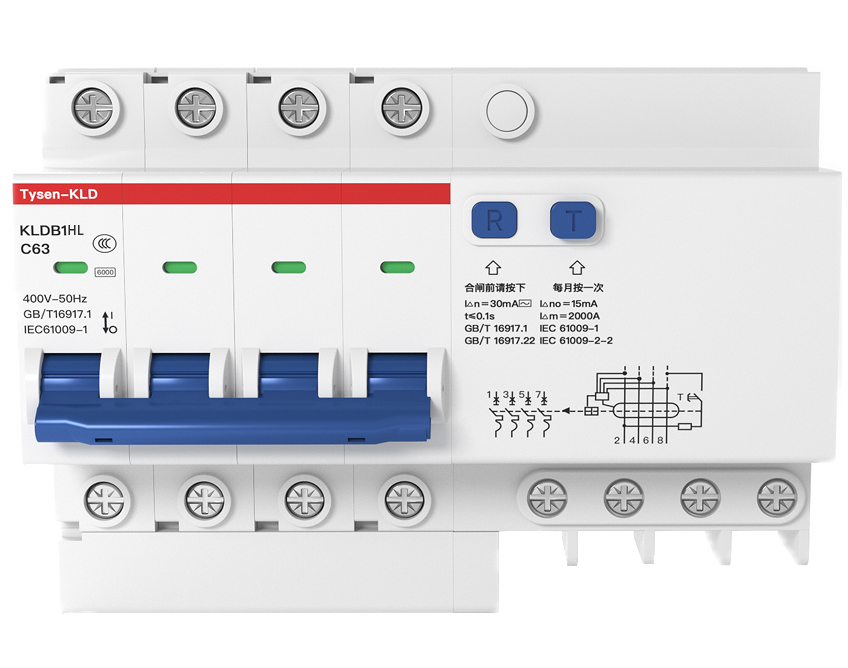

NYKB1HL系列小型断路器

型号 额定电流In (A) 脱扣曲线 冲击耐受电压 Uimp(kV) 分断能力(kA) 额定电压（V） 极数 模数 （9mm倍数） 额定剩余动作电流（mA）
NYKB1HL 6 C、D 4 6 AC 230/400 1P+N、2P、3 P、3P+N、4P 5、6、7、8、 10、11、11.5、 13、15 30、50、 100、300
NYKB1HL 10 4 6
NYKB1HL 16 4 6
NYKB1HL 20 4 6
NYKB1HL 25 4 6
NYKB1HL 32 4 6
NYKB1HL 40 4 6
NYKB1HL 50 4 6
NYKB1HL 63 4 6

NYKB2系列小型断路器

型号 额定电流In (A) 脱扣曲线 分断能力(kA) 额定电压（V） 极数 模数 （9mm倍数）
NYKB2 6 C、D 4.5 AC 230 1P+N 2
NYKB2 10 4.5
NYKB2 16 4.5
NYKB2 20 4.5
NYKB2 25 4.5
NYKB2 32 4.5

NYKB2L系列小型断路器

型号 额定电流In (A) 脱扣曲线 分断能力(kA) 额定电压（V） 极数 模数（9mm倍数） 额定剩余动作电流（mA）
NYKB2L 6 C、D 4.5 AC 230 1P+N 4 30、50、 100、300
NYKB2L 10 4.5
NYKB2L 16 4.5
NYKB2L 20 4.5
NYKB2L 25 4.5
NYKB2L 32 4.5

NYKB3系列小型断路器

型号 额定电流In (A) 瞬时脱扣电流 冲击耐受电压Uimp(kV) 分断能力(kA) 额定电压（V） 极数 模数（9mm倍数）
NYKB3 63 10In、12In 6 10 AC 230/400 1P、2P、 3P、4P 3、6、9、12
NYKB3 80 6 10
NYKB3 100 6 10
NYKB3 125 6 10

NYKB5系列小型断路器

型号 额定电流In (A) 脱扣曲线 机械寿命（次） 分断能力(kA) 额定电压（V） 极数 模数（9mm倍数）
NYKB5 6 C、D 4000 10 AC 230/400 1P、2P、 3P、4P 2、4、6、8
NYKB5 10 4000 10
NYKB5 16 4000 10
NYKB5 20 4000 10
NYKB5 25 4000 10
NYKB5 32 4000 10
NYKB5 40 4000 10
NYKB5 50 4000 10
NYKB5 63 4000 10

NYKB5L系列小型断路器

型号 额定电流In (A) 脱扣曲线 机械寿命（次） 分断能力(kA) 额定电压（V） 极数 模数（9mm倍数） 额定剩余动作 电流（mA）
NYKB5L 6 C、D 4000 10 AC 230/400 1P+N、2P、3 P、3P+N、4P 2、4、6、8 30、50、 100、300
NYKB5L 10 4000 10
NYKB5L 16 4000 10
NYKB5L 20 4000 10
NYKB5L 25 4000 10
NYKB5L 32 4000 10
NYKB5L 40 4000 10
NYKB5L 50 4000 10
NYKB5L 63 4000 10
选型表

NYKB1H系列小型断路器

NYKB1H 3P C 16A 附加功能
产品代号 极数代号 脱扣特性 额定电流 附加功能
NYKB1H：
小型断路器		 1P:1极
2P:2极
3P:3极
4P:4极		 C型
D型		1A
2A
3A
4A
6A
10A
16A
20A
25A
32A
40A
50A
63A		 SD:报警
OF:辅助
OF+OF:双辅助
OF+SD:辅助+报警
MX+OF:分励+辅助
MV:过压脱扣器
MN:欠压脱扣器
MV+MN:过欠压脱扣器

NYKB1HL系列小型断路器

NYKB1HL 3P C 16A 30mA 附加功能
产品代号 极数代号 脱扣特性 额定电流 剩余电流 附加功能
NYKB1HL：
漏电保护断路器		 1P+N:1极+N
2P:2极
3P:3极
3P+N:3极+N
4P:4极		 C型
D型		6A
10A
16A
20A
25A
32A
40A
50A
63A		 30mA
50mA
100mA
300mA		 SD:报警
OF:辅助
OF+OF:双辅助
OF+SD:辅助+报警
MX+OF:分励+辅助
MV:过压脱扣器
MN:欠压脱扣器
MV+MN:过欠压脱扣器

NYKB2系列小型断路器

NYKB2 1P+N C 16A
产品代号 极数代号 脱扣特性 额定电流
NYKB2：
小型断路器		 1P+N:1极+N C型
D型		 6A
10A
16A
20A
25A
32A

NYKB2L系列小型断路器

NYKB2L 1P+N C 16A 30mA
产品代号 极数代号 脱扣特性 额定电流 剩余电流
NYKB2L：
漏电保护断路器		 1P+N:1极+N C型
D型		 6A
10A
16A
20A
25A
32A		 30mA
50mA
100mA
300mA

NYKB3系列小型断路器

NYKB3 3P 100A 附加功能
产品代号 极数代号 额定电流 附加功能
NYKB3：
小型断路器		 1P:1极
2P:2极
3P:3极
4P:4极		 63A
80A
100A
125A		 SD:报警
OF:辅助
OF+OF:双辅助
OF+SD:辅助+报警
MX+OF:分励+辅助
MV:过压脱扣器
MN:欠压脱扣器
MV+MN:过欠压脱扣器

NYKB5系列小型断路器

NYKB5 3P C 16A 附加功能
产品代号 极数代号 脱扣特性 额定电流 附加功能
NYKB5：
小型断路器		 1P:1极
2P:2极
3P:3极
4P:4极		 C型
D型		 6A
10A
16A
20A
25A
32A
40A
50A
63A		 SD:报警
OF:辅助
OF+OF:双辅助
OF+SD:辅助+报警
MX+OF:分励+辅助
MV:过压脱扣器
MN:欠压脱扣器
MV+MN:过欠压脱扣器

NYKB5L系列小型断路器

NYKB5L 3P C 16A 30mA 附加功能
产品代号 极数代号 脱扣特性 额定电流 剩余电流 附加功能
NYKB5L：
漏电保护断路器		 1P+N:1极+N
2P:2极
3P+N:3极+N
4P:4极		 C型
D型		6A
10A
16A
20A
25A
32A
40A
50A
63A		 30mA
50mA
100mA
300mA		 SD:报警
OF:辅助
OF+OF:双辅助
OF+SD:辅助+报警
MX+OF:分励+辅助
MV:过压脱扣器
MN:欠压脱扣器
MV+MN:过欠压脱扣器
技术参数


  • 型号：NYKB1H

    额定电流In (A)：1、2、3、4、10、16、20、25、32、40、50、63

    脱扣曲线：C、D

    冲击耐受电压 Uimp(kV)：4

    分断能力(kA)：6

    额定电压（V）：AC 230/400

    极数：1P、2P、 3P、4P

    模数 （9mm倍数）：2、4、6、8

  • 型号：NYKB1HL

    额定电流In (A)：6、10、16、20、25、32、40、50、63

    脱扣曲线：C、D

    冲击耐受电压 Uimp(kV)：4

    分断能力(kA)：6

    额定电压（V）：AC 230/400

    极数：1P+N、2P、3 P、3P+N、4P

    模数 （9mm倍数）：5、6、7、8、 10、11、11.5、 13、15

    额定剩余动作电流（mA）：30、50、 100、300

  • 型号：NYKB2

    额定电流In (A)：6、10、16、20、25、32

    脱扣曲线：C、D

    分断能力(kA)：4.5

    额定电压（V）：AC 230

    极数：1P+N

    模数（9mm倍数）：2

  • 型号：NYKB2L

    额定电流In (A)：6、10、16、20、25、32

    脱扣曲线：C、D

    分断能力(kA)：4.5

    额定电压（V）：AC 230

    极数：1P+N

    模数（9mm倍数）：4

    额定剩余动作电流（mA）：30、50、 100、300

  • 型号：NYKB3

    额定电流In (A)：63、80、100、125

    瞬时脱扣电流：10In、12In

    冲击耐受电压Uimp(kV)：6

    分断能力(kA)：10

    额定电压（V）：AC 230/400

    极数：1P、2P、 3P、4P

    模数（9mm倍数）：3、6、9、12

  • 型号：NYKB5

    额定电流In (A)：6、10、16、20、25、32、40、50、63

    脱扣曲线：C、D

    机械寿命（次）：4000

    分断能力(kA)：10

    额定电压（V）：AC 230/400

    极数：1P、2P、 3P、4P

    模数 （9mm倍数）：2、4、6、8

  • 型号：NYKB5L

    额定电流In (A)：6、10、16、20、25、32、40、50、63

    脱扣曲线：C、D

    机械寿命（次）：4000

    分断能力(kA)：10

    额定电压（V）：AC 230/400

    极数：1P+N、2P、3P、3P+N、4P

    模数 （9mm倍数）：2、4、6、8

    额定剩余动作电流（mA）：30、50、 100、300

选型表


  • 产品代号：NYKB1H：小型断路器

    极数代号：1P:1极、2P:2极、3P:3极、4P:4极

    脱扣特性：C型、D型

    额定电流：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、50A、63A

    附加功能：SD:报警、OF:辅助、OF+OF:双辅助、OF+SD:辅助+报警、MX+OF:分励+辅助、MV:过压脱扣器、MN:欠压脱扣器、MV+MN:过欠压脱扣器

  • 产品代号：NYKB1HL：漏电保护断路器

    极数代号：1P+N:1极+N、2P:2极、3P:3极、3P+N:3极+N、4P:4极

    脱扣特性：C型、D型

    额定电流：6A、10A、16A、20A、25A、32A、40A、50A、63A

    剩余电流：30mA、50mA、100mA、300mA

    附加功能：SD:报警、OF:辅助、OF+OF:双辅助、OF+SD:辅助+报警、MX+OF:分励+辅助、MV:过压脱扣器、MN:欠压脱扣器、MV+MN:过欠压脱扣器

  • 产品代号：NYKB2：小型断路器

    极数代号：1P+N:1极+N

    脱扣特性：C型、D型

    额定电流：6A、10A、16A、20A、25A、32A

  • 产品代号：NYKB2L：漏电保护断路器

    极数代号：1P+N:1极+N

    脱扣特性：C型、D型

    额定电流：6A、10A、16A、20A、25A、32A

  • 产品代号：NYKB3：小型断路器

    极数代号：1P:1极、2P:2极、3P:3极、4P:4极

    额定电流：63A、80A、100A、125A

    附加功能：SD:报警、OF:辅助、OF+OF:双辅助、OF+SD:辅助+报警、MX+OF:分励+辅助、MV:过压脱扣器、MN:欠压脱扣器、MV+MN:过欠压脱扣器

  • 产品代号：NYKB5：小型断路器

    极数代号：1P:1极、2P:2极、3P:3极、4P:4极

    脱扣特性：C型、D型

    额定电流：6A、10A、16A、20A、25A、32A、40A、50A、63A

    附加功能：SD:报警、OF:辅助、OF+OF:双辅助、OF+SD:辅助+报警、MX+OF:分励+辅助、MV:过压脱扣器、MN:欠压脱扣器、MV+MN:过欠压脱扣器

  • 产品代号：NYKB5L：漏电保护断路器

    极数代号：1P+N:1极+N、2P:2极、3P:3极、3P+N:3极+N、4P:4极

    脱扣特性：C型、D型

    额定电流：6A、10A、16A、20A、25A、32A、40A、50A、63A

    剩余电流：30mA、50mA、100mA、300mA

    附加功能：SD:报警、OF:辅助、OF+OF:双辅助、OF+SD:辅助+报警、MX+OF:分励+辅助、MV:过压脱扣器、MN:欠压脱扣器、MV+MN:过欠压脱扣器
