KLD-TSC系列

晶闸管投切开关

晶闸管投切开关可对快速变化的无功需求进行实时响应,过零投切功能对补偿元器件形成保护。

产品概述

工业中存在着许多负载变化快速且频繁的设备,这时使用交流接触器无法满足系统无功的投切即时需要,可采用具有“过零投切”操作概念的晶闸管快速补偿开关装置,可以实现快速的无涌流投切和无拉弧的切离操作,减少感性无功对电网造成干扰。

KLD-TSC系列晶闸管投切开关装置,无机械磨损,操作时无噪声,并且具有实际上无暂态过程的优点,这意味着功率因数改善具有最小的延时,控制系统使所有段的电容器组投入或切除的最短时间仅为一个周波。

主要应用于无功快速、频繁变化、限制涌流和电压波动的场合。产品内置过热保护以及用于投切显示的LED指示灯。

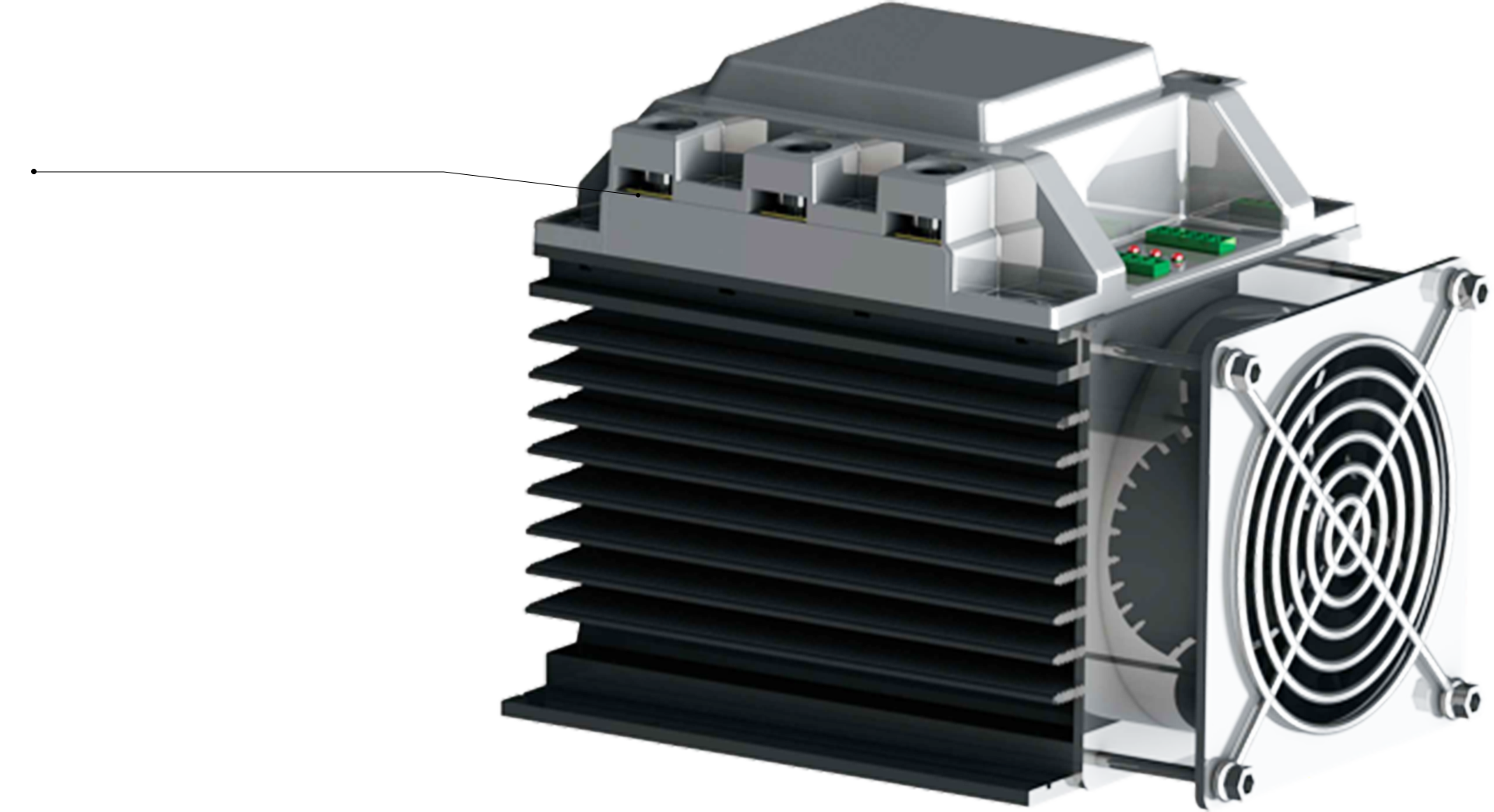

快速过零投切,内置过温保护功能

集成一体化结构让安装更方便,过温保护功能让使用更安全

过零投切无涌流、内置过温保护、可频繁投切、无噪音、集成一体化安装方便、全浇铸结构坚固耐用、内置冷却风扇自控启停、LED指示灯显示投切状态。

集成化结构

一体化组装,体积小、便于安装、维护、更换。

先进技术

过零投切方式避免浪涌冲击,1~20ms实现快速频繁投切。

状态指示

LED投切状态指示,让运行状态直观呈现。

自保护功能

内置过温保护功能,超过80℃时自动切除。

螺栓式按压接线

配合SC型线鼻,让一次导线和开关连接更加紧密和牢固


螺栓式按压固定

配合SC型线鼻进行连接

使用8mm内六角扳手即可实现固定

力矩建议不超过15N.M

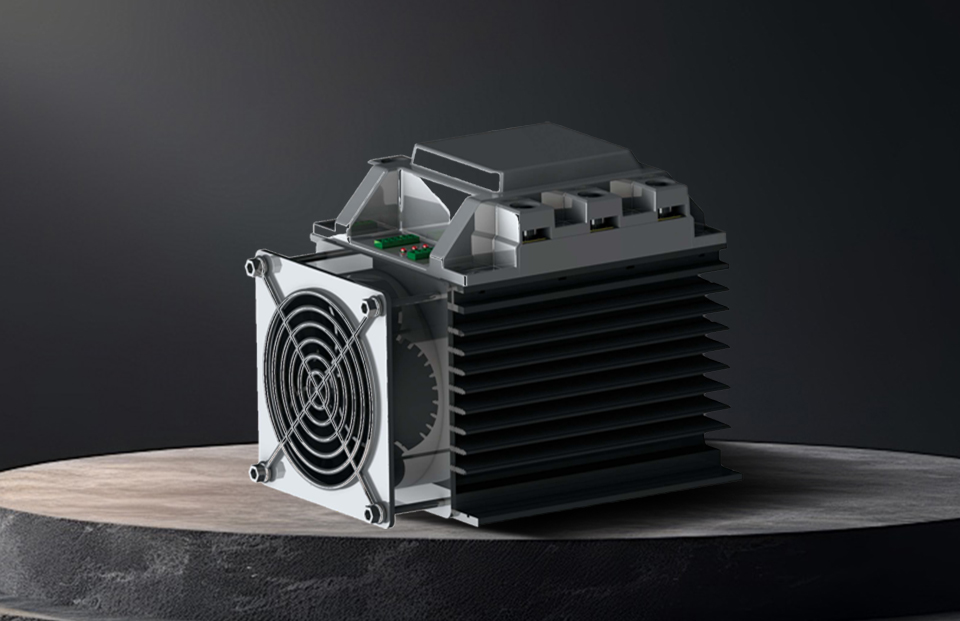

优越的整机散热性能

带自动启停的一体化散热风机,配合大面积铝合金散热底座,让整机散热更迅速

满足不同补偿需求

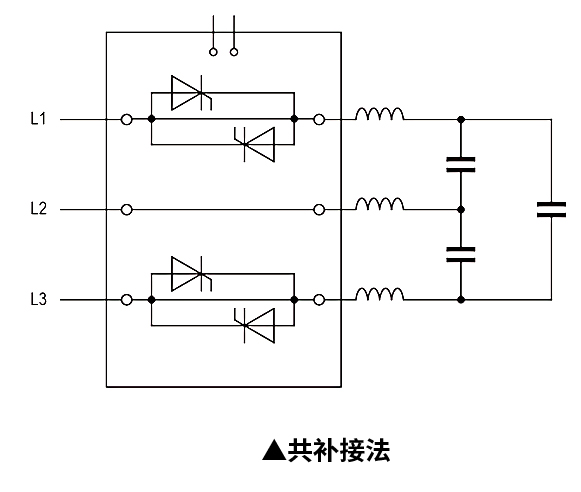

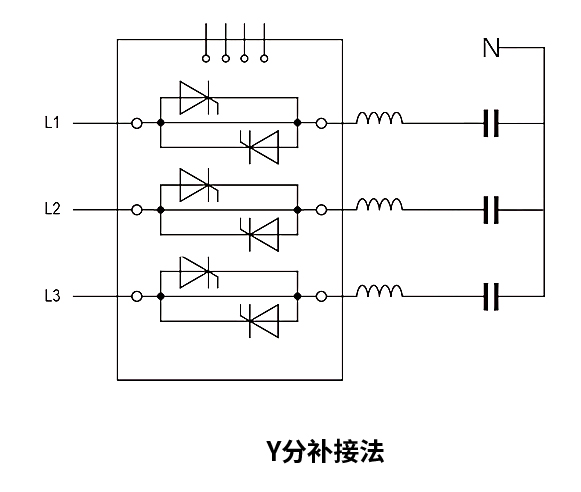

三相晶闸管投切开关采用2控3开关原理,B相不会被转换,单相晶闸管投切开关每一相都可以被单独控制,实现单相补偿。

技术参数

额定电压 230~690V,50/60Hz
额定容量 15~60kvar
响应时间 1~20ms
驱动电压 DC 12V
防护等级 IP20(其它可定制)
温度保护 40℃时风扇控制,80℃时模组切离
环境温度 -25ºC~+50ºC
相对湿度 最大95%
海拔高度 常规2000米,更高海拔可定制
选型表

型号 容量(kvar) 用途 过温保护 系统电压(V)
单相
KLD-TSC15-1-2010X 15 分相动态投切 400
KLD-TSC30-1-2010X 30 分相动态投切 400
KLD-TSC45-1-2010X 45 分相动态投切 400
三相
KLD-TSC12.5-3-2010X 12.5 三相动态投切 400
KLD-TSC15-3-2010X 15 三相动态投切 400
KLD-TSC20-3-2010X 20 三相动态投切 400
KLD-TSC25-3-2010X 25 三相动态投切 400
KLD-TSC30-3-2010X 30 三相动态投切 400
KLD-TSC40-3-2010X 40 三相动态投切 400
KLD-TSC50-3-2010X 50 三相动态投切 400
KLD-TSC60-3-2010X 60 三相动态投切 400

技术参数


  • 额定电压:230~690V,50/60Hz

    额定容量:15~60kvar

    响应时间:1~20ms

    驱动电压:DC 12V

    防护等级:IP20(其它可定制)

    温度保护:40℃时风扇控制,80℃时模组切离

    环境温度:-25ºC~+50ºC

    相对湿度:最大95%

    海拔高度:常规2000米,更高海拔可定制

选型表


单相

  • 容量(kvar):15

    用途:分相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):30

    用途:分相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):45

    用途:分相动态投切

    过温保护:有

    系统电压(V):400

三相

  • 容量(kvar):12.5

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):15

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):20

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):25

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):30

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):40

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):50

    用途:三相动态投切

    过温保护:有

    系统电压(V):400

  • 容量(kvar):60

    用途:三相动态投切

    过温保护:有

    系统电压(V):400
