KLD-SVG系列

静止无功发生器

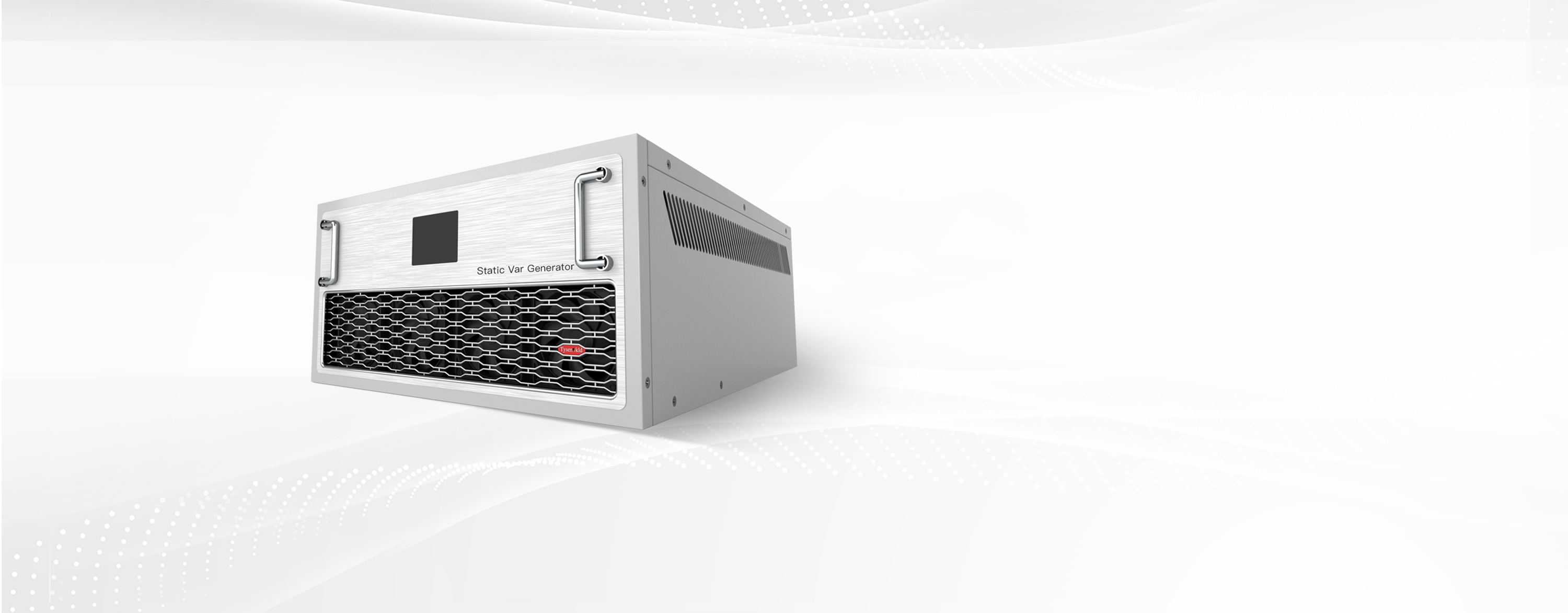

KLD-SVG系列 静止无功发生器

可以快速双向调节交流电网的无功功率,对冲击性无功具备非常快速的精准补偿能力。

产品概述

随着电力电子技术的发展,各种非线性和时变性电子装置大规模使用,供电系统的要求越来越高,传统常用的并联电容器补偿方式已无法满足一些冲击性负荷的配电系统(诸如焊机、轧机、密炼机等)治理的要求,作为柔性交流输电系统FACTS的核心设备和技术之一,静止无功发生器SVG应用于配电系统的无功补偿,可实现从感性到容性的连续、快速无功调节,有效抑制电压波动与系统振荡,改善负荷三相不平衡,增强系统稳定性等,是目前无功功率控制领域内的最优的方案。

KLD-SVG系列低压静止无功发生装置,是突破传统的电容、电抗无功补偿理论的一种新型补偿方式。它集电力电子技术、计算机技术和现代控制技术于一体,可以快速调节交流电网的无功,对冲击性无功、静态无功还有在欠压条件下的无功也同样有非常有效的调节能力,并且具有电压调整、谐波抑制等作用,是稳定电压和提高功率因数的理想选择,同时可取得节能降耗、供电设备增容的明显效益。

动态快速补偿能力

KLD-SVG系列基于电子逆变技术,可快速完成无功响应,响应时间<10ms

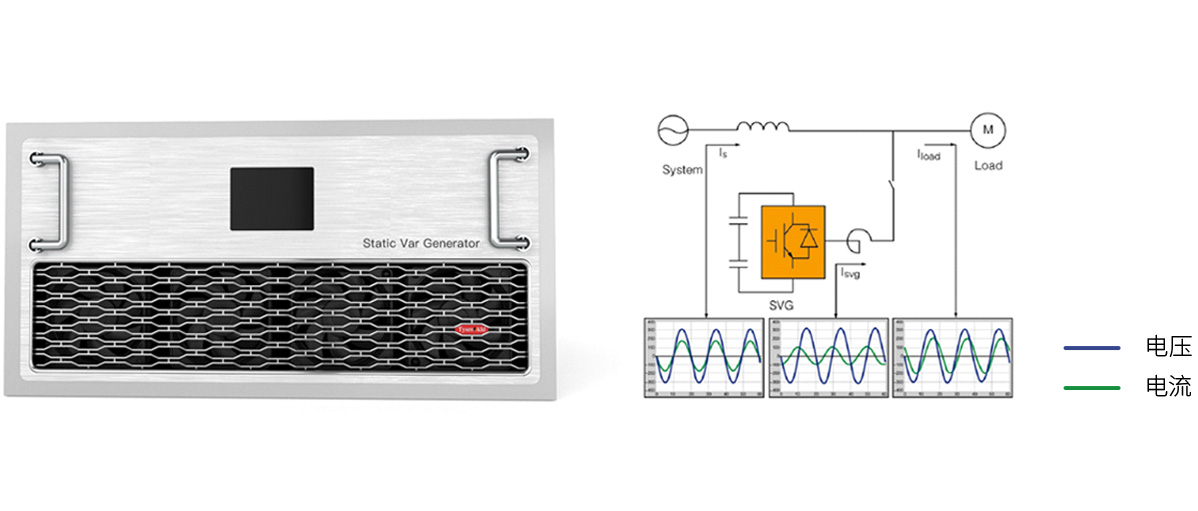

采用可关断电力电子器件(IGBT)组成自换相桥式电路,通过IGBT调节其交流侧输出电压的幅值和相位,迅速吸收或者发出所需要的无功功率,实现快速动态调节无功的目的。

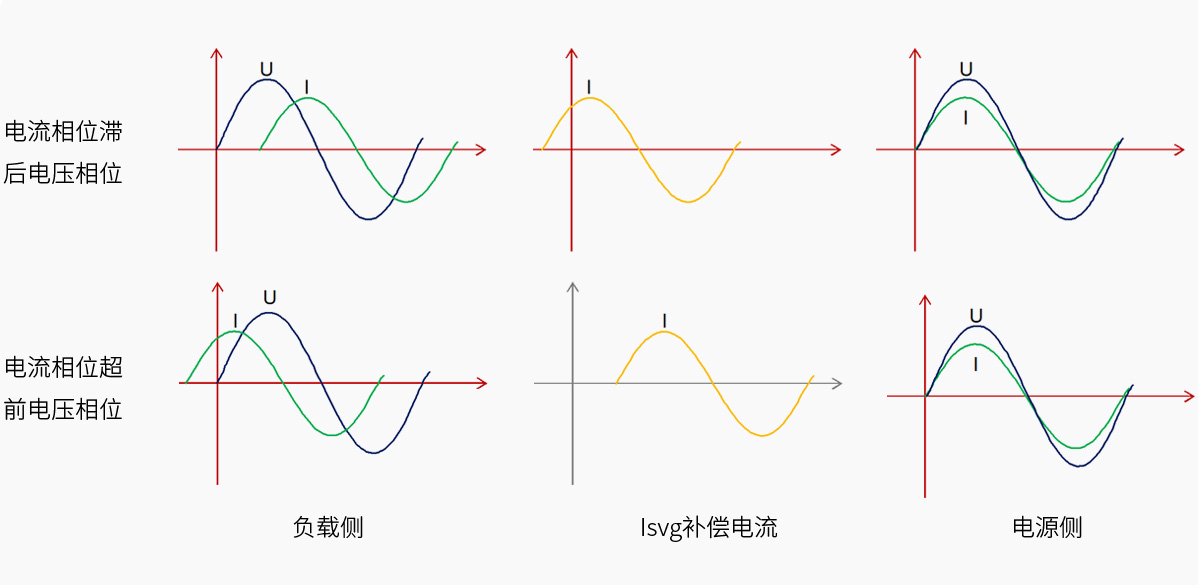

双向无功补偿功能

SVG可根据系统感性或容性情况,发出对应的补偿电流,将系统功率因数补偿到0.99

低噪音散热设计

模块采用低噪音风机,既保证模块内部热量的有效排除,又降低了整机噪音

内部采用分层式设计,每一台模块都配有独立的智能散热系统,降低设备运行温度,整机噪音≤60dB

技术参数

输入
工作电压 200~690V
工作频率 50/60±5%Hz
接线方式 三相三线、三相四线
性能指标
功率因数 >0.99,可设定
无功补偿方式 动态连续自动调节
全响应时间 <10ms
整机效率 可高达97%
*谐波滤除 支持低次(3、5、7、9、11、13次)谐波补偿
IGBT频率 20kHz
过载保护 自动限流在100%额定输出
补偿三相不平衡负载
*输出谐波电流 ≤50%额定功率
平均无故障时间 MTBF≥150000小时
自身损耗 <2.5%
接口模块
显示界面 新型全彩显示屏,实时显示系统谐波和设备输出谐波电流
操作界面 液晶智能操作单元
显示语言 简体中文/英文
通讯接口 RS485、Modbus
环境运行
环境温度 -10℃~+55℃
存储温度 -40℃~+75℃
相对湿度 最大95%RH(无凝露)
海拔高度 ≤1500米;1500-4000米之间,每增加100m,功率降低1%
选型表

型号 补偿容量(kvar) 额定电压(V) 类型 冷却方式
三相三线制
KLD-SVG-50-3L-400V-HD 50 400 壁挂式、自带屏幕 强制风冷
KLD-SVG-50-3L-400V-RD 50 400 机架式、自带屏幕 强制风冷
KLD-SVG-100-3L-400V-RD 100 400 机架式、自带屏幕 强制风冷
KLD-SVG-150-3L-400V-RD 150 400 机架式、自带屏幕 强制风冷
KLD-SVG-50-3L-690V-RC 50 690 机架式、集中监控 强制风冷
KLD-SVG-100-3L-690V-RC 100 690 机架式、集中监控 强制风冷
三相四线制
KLD-SVG-50-4L-400V-HD 50 400 壁挂式、自带屏幕 强制风冷
KLD-SVG-50-4L-400V-RD 50 400 机架式、自带屏幕 强制风冷
KLD-SVG-100-4L-400V-RD 100 400 机架式、自带屏幕 强制风冷
KLD-SVG-150-4L-400V-RD 150 400 机架式、自带屏幕 强制风冷
KLD-SVG-50-4L-690V-RC 50 690 机架式、集中监控 强制风冷
KLD-SVG-100-4L-690V-RC 100 690 机架式、集中监控 强制风冷

技术参数


  • 工作电压:200~690V

    工作频率:50/60±5%Hz

    接线方式:三相三线、三相四线

  • 功率因数:>0.99,可设定

    无功补偿方式:动态连续自动调节

    全响应时间:<10ms

    整机效率:可高达97%

    谐波滤除:支持低次(3、5、7、9、11、13次)谐波补偿

    IGBT频率:20kHz

    过载保护:自动限流在100%额定输出

    补偿三相不平衡负载:有

    输出谐波电流:≤50%额定功率

    平均无故障时间:MTBF≥150000小时

    自身损耗:<2.5%

  • 显示界面:新型全彩显示屏,实时显示系统谐波和设备输出谐波电流

    操作界面:液晶智能操作单元

    显示语言:简体中文/英文

    通讯接口:RS485、Modbus

  • >环境温度:-10℃~+55℃

    存储温度:-40℃~+75℃

    相对湿度:最大95%RH(无凝露)

    海拔高度:≤1500米;1500-4000米之间,每增加100m,功率降低1%
