KLD-CS系列

复合投切开关

KLD-CS系列 复合投切开关

适用于低压无功补偿装置中的投切开关,采用优化的内部算法及可靠的过零技术,确保开关的每次动作准确快速。

产品概述

现代化工业中存在着许多感性负载,对其进行无功补偿是不可或缺的,面对一些无功变化频繁的场合,对无功补偿的投切速度以及稳定性有着较高的要求,KLD-CS系列复合开关具备过零投切能力,响应速度快,即使面对无功变化频繁的场合仍有较高的适用性。

KLD-CS系列复合开关可以精确控制无功补偿回路的闭合及断开,具有响应时间快速及过载能力强等特点。实现电压过零投入、电流过零切除,投入无涌流、切除无拉弧。并自动跟踪由于温度、电压、机械摩擦系数的改变导致的变化,实时调整驱动参数,将投入涌流限制在2倍以内。复合开关整机功耗低,启动功耗小于同等容量交流接触器的10%,是替代交流接触器的理想器件。

多样化保护功能

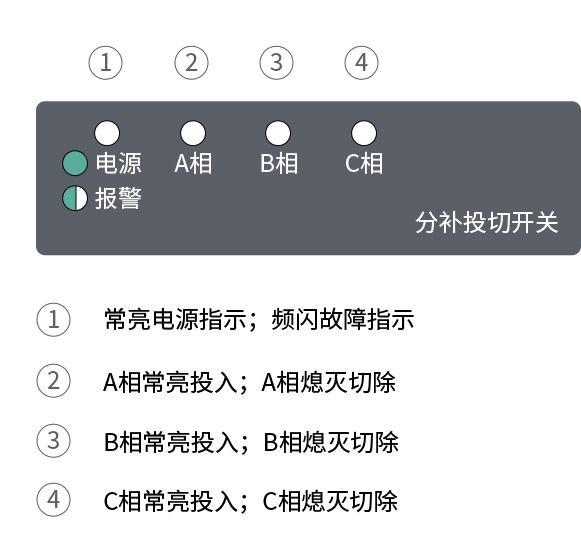

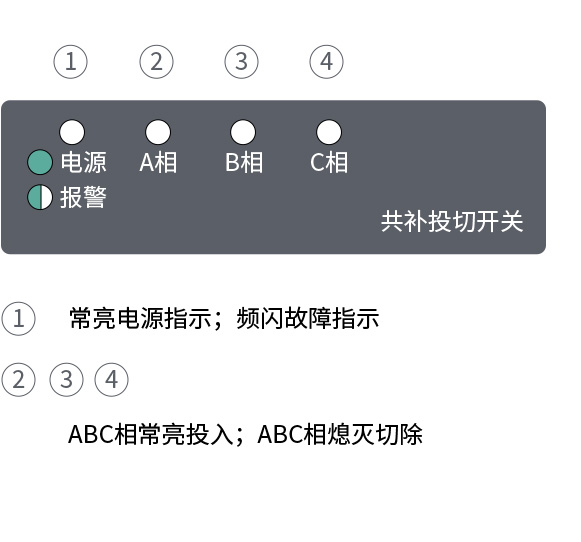

KLD-CS系列复合开关具有多种保护功能,LED灯指示多种报警信息。

具备缺相、错相、电源、过温度等多样化的保护功能,可通过电源报警LED灯指示报警原因,当故障出现时开关会频闪LED,频闪LED的次数表示故障代码,通过CS系列复合开关报警代码表可查找到故障原因,为设备的可靠运行保驾护航。

过零投切功能

投切迅速且稳定,使得投切过程实现精确控制和减小电流及电压的突变。

避免产生拉弧现象,降低开关产生的干扰和损耗,提高了系统的稳定性和可靠性,为电容器提供更好的使用环境,有效延长电容器的使用寿命。

技术参数

额定电压 AC400V
电压范围 -15%~+20%
频率范围 50Hz
驱动电压 DC 12V
机械寿命 100万次
触点寿命 20万次
报警温度 65ºC
保护温度 75ºC
整机功耗 小于3VA
相对湿度 最大95%
海拔高度 常规2000米,更高海拔可定制
选型表

型号 容量(kvar) 过温保护 系统电压(V)
单相
KLD-CS15-1-2010 15 400
KLD-CS30-1-2010 30 400
KLD-CS45-1-2010 45 400
三相
KLD-CS12.5-3-2010 12.5 400
KLD-CS15-3-2010 15 400
KLD-CS20-3-2010 20 400
KLD-CS25-3-2010 25 400
KLD-CS30-3-2010 30 400
KLD-CS40-3-2010 40 400
KLD-CS50-3-2010 50 400

技术参数


  • 额定电压:AC400V

    电压范围:-15%~+20%

    频率范围:50Hz

    驱动电压:DC 12V

    机械寿命:100万次

    触点寿命:20万次

    报警温度:65ºC

    保护温度:75ºC

    整机功耗:小于3VA

    相对湿度:最大95%

    海拔高度:常规2000米,更高海拔可定制

选型表


单相

  • 容量(kvar):15

    过温保护:有

    系统电压(V):400

  • 容量(kvar):30

    过温保护:有

    系统电压(V):400

  • 容量(kvar):45

    过温保护:有

    系统电压(V):400

三相

  • 容量(kvar):12.5

    过温保护:有

    系统电压(V):400

  • 容量(kvar):15

    过温保护:有

    系统电压(V):400

  • 容量(kvar):20

    过温保护:有

    系统电压(V):400

  • 容量(kvar):25

    过温保护:有

    系统电压(V):400

  • 容量(kvar):30

    过温保护:有

    系统电压(V):400

  • 容量(kvar):40

    过温保护:有

    系统电压(V):400

  • 容量(kvar):50

    过温保护:有

    系统电压(V):400
