KLD-MR系列

功率因数控制器

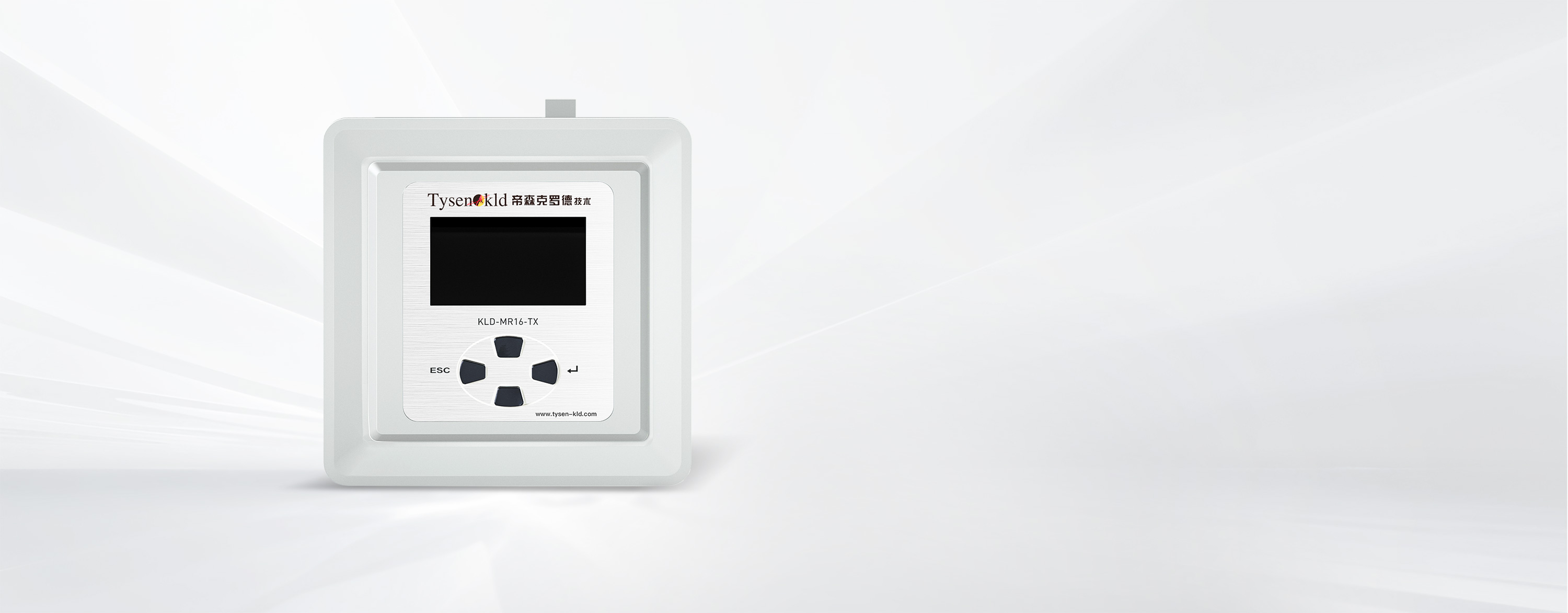

KLD-MR系列 功率因数控制器

功率因数控制器对电网提供有效的无功功率补偿、测量、监视,可应用于低压无功补偿系统的自动控制。

产品概述

功率因数是用电效率考核的重要标准,功率因数校正具有改善电能质量的作用,校正装置的功能及其控制和安全特性被众多用户重视。

KLD-MR系列功率因数控制器根据配电系统中采集的电流和电压计算对应的有功和无功功率,并保证以最少的开关周期实现较短的调节时间;即使在设备运行期间,也可以随时对控制参数进行单独调整。

功率因数控制器可以迅速确定系统无功需求,如果系统无功需求系数超过阈值,则根据系统和功率因数控制器的设定需求,切换合适的补偿回路组合。智能型功率因数控制器能够监控设备和配电系统的电力相关数据,在异常电力参数情况下进行相应的保护,并在需要时暂时或长期关闭整个设备或补偿回路的运行。

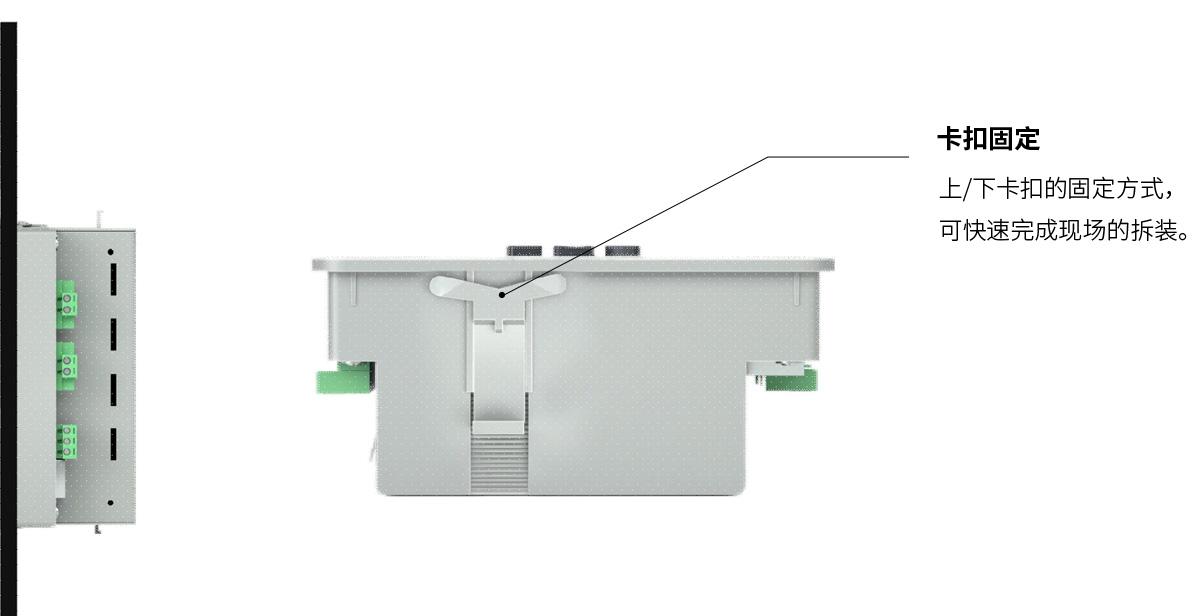

快捷的拆装方式

我们在控制器的上、下位置都设计了极为便捷的卡扣,方便客户的使用

全面的保护与报警功能

功率因数控制器内置过电压、欠电压、THDi、THDu、过温等保护限制,确保运行时的安全

当某项参数超限时,控制器逐步退出投入状态,可在“故障报警”界面查看报警信息;用户只需检查相关参数,调整合理限值或配电系统电力参数恢复正常后,回路将被重新投入。

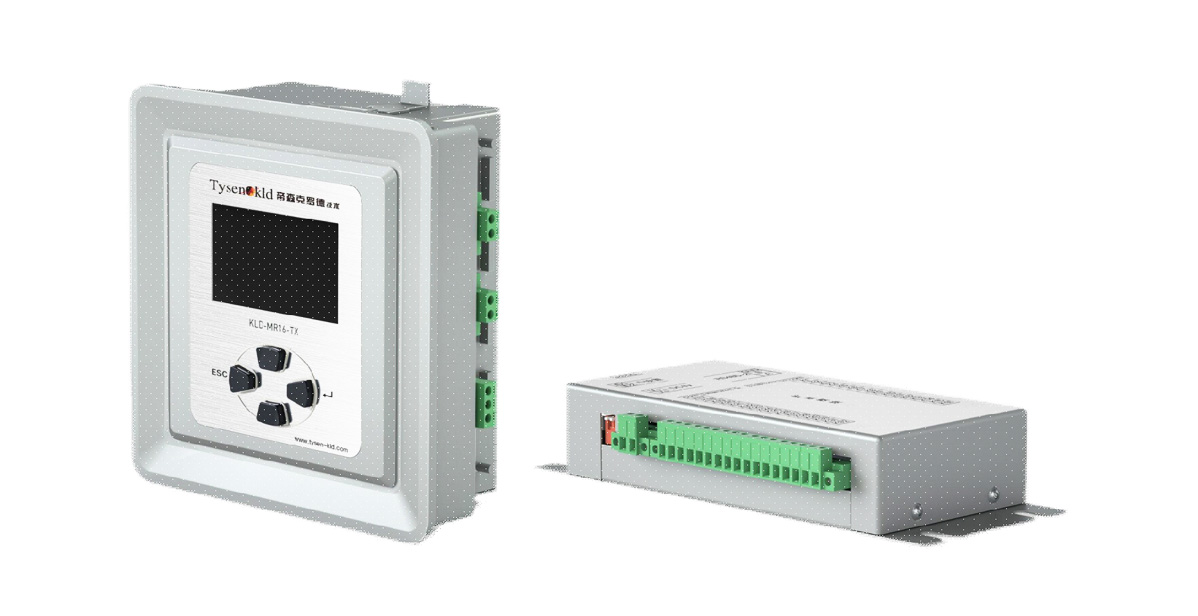

实现多回路扩展功能

32路扩展模块,可帮助客户在多回路场景下完成路数扩展

当补偿控制器回路较多时,可以匹配MR(T)32路控制器扩展模块,通过通讯方式将控制器本体的控制端子进行扩展。

技术参数

运行电压 AC220V/380V,45-65Hz
显 示 电流I、电压U、功率因数cosφ、有功功率P、无功功率Q、谐波THD等
输出路数 16路
接 口 RS485,RJ45,Modbus通讯协议
连 接 可插拔式端子
外 壳 前面:树脂结构 后面:金属结构
工作温度 -25℃~+70℃
存储温度 -40℃~+85℃
环境湿度 0%~95%,无潮湿及凝露
防护等级 前面版IP40,更高可定制
外壳尺寸 144mm(长)x144mm(宽)x65mm(深)
执行标准 EN61010-1/IEC 61610-1,EN 61326/IEC 61326
选型表

型号 用途 控制器路数 交流电压(V) 过温保护 开孔尺寸(mm)
KLD-MR16-TX 控制接触器共补投切 16 380 138x138
KLD-MR16-H 控制接触器混补投切 16 220 138x138
KLD-MRT16 控制晶闸管共补/混补投切 16 220 138x138
KLD-SMR16-R 控制智能电容器投切 64 220 138x138

技术参数


  • 运行电压:AC220V/380V,45-65Hz

    显 示:电流I、电压U、功率因数cosφ、有功功率P、无功功率Q、谐波THD等

    输出路数:16路

    接 口:RS485,RJ45,Modbus通讯协议

    连 接:可插拔式端子

    外 壳:前面:树脂结构 后面:金属结构

    工作温度:-25℃~+70℃

    存储温度:-40℃~+85℃

    环境湿度:0%~95%,无潮湿及凝露

    防护等级:前面版IP40,更高可定制

    外壳尺寸:144mm(长)x144mm(宽)x65mm(深)

    执行标准:EN61010-1/IEC 61610-1,EN 61326/IEC 61326

选型表


  • 用途:控制接触器共补投切

    控制器路数:16

    交流电压(V):380

    过温保护:有

    开孔尺寸(mm):138x138

  • 用途:控制接触器共补投切

    控制器路数:16

    交流电压(V):220

    过温保护:有

    开孔尺寸(mm):138x138

  • 用途:控制晶闸管共补/混补投切

    控制器路数:16

    交流电压(V):220

    过温保护:有

    开孔尺寸(mm):138x138

  • 用途:控制智能电容器投切

    控制器路数:64

    交流电压(V):220

    过温保护:有

    开孔尺寸(mm):138x138
