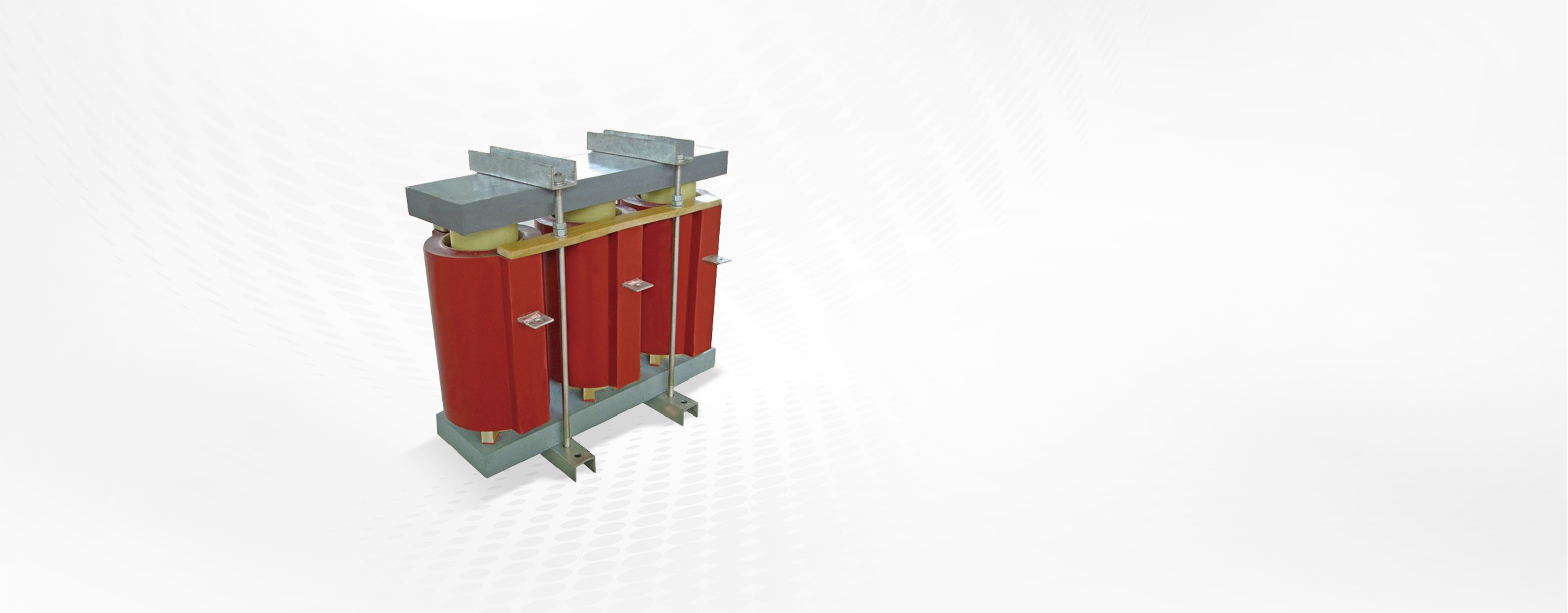

KLD-FD系列 高压滤波电抗器

滤波电抗器可以实现对电容器的有效保护,减少补偿时由于谐波造成的过载,同时抑制流过电容器组的谐波分量和限制电容器组的合闸涌流。

产品概述

高压滤波电抗器适用于6-35kV电力系统中,是无功补偿及谐波治理的主要配套设备,它与并联电容器组成LC回路以抑制电网电压波形畸变,同时抑制流过电容器组的谐波分量和限制电容器组的合闸涌流。

KLD-FD系列高压电抗器铁芯采用优质低损耗冷轧取向型硅钢片,线圈经过环氧浇注、真空浸渍、恒温炉中固化制作而成,具有很高的动、热稳定性,同时具有绝缘强度好,可靠性高,漏磁少,局放低的特点,是稳定可靠的干式产品。目前在各行业电网建设中,高压滤波电抗器作为重要的无功补偿设备得到广泛的应用,其使用量也不断增加。

优质的铁芯结构

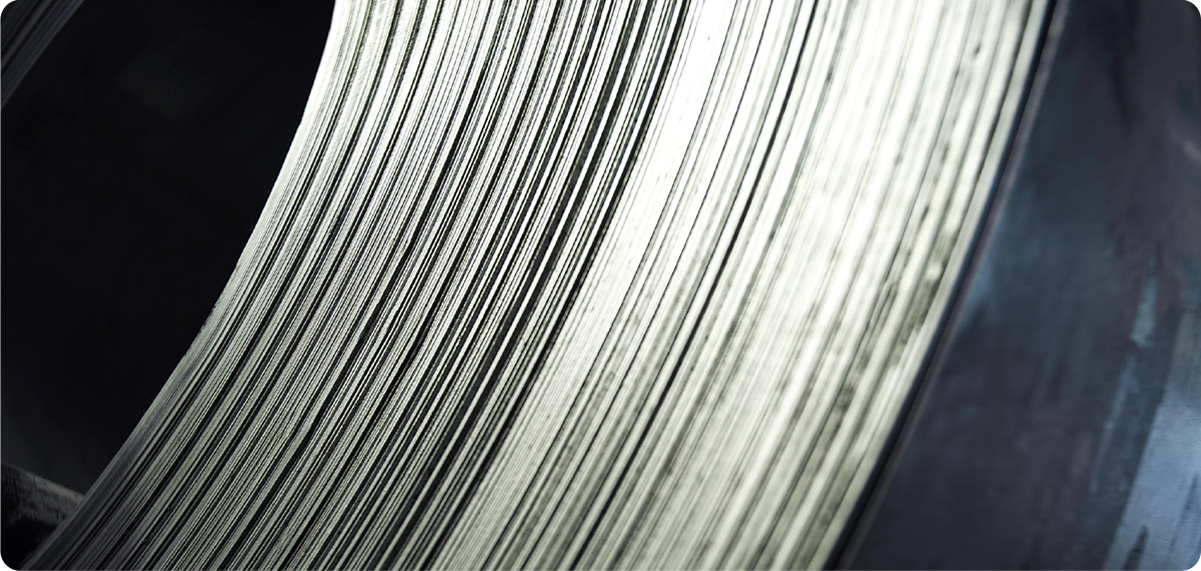

●     铁芯采用优质低损耗冷轧取向硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠压整齐美观,保证了高压滤波电抗器在运行时低温升低噪声

●     采用H级环氧浇注体系在真空状态下进行浇注,此环氧浇注线圈绝缘性能优良,而且机械强度好,能耐受大电流冲击和冷热冲击不裂开。同时环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行;圆筒式结构,散热面积大、散热效率高;

●     线圈上下端部采用环氧垫块和硅橡胶防震垫,科学化设计及合理结构、有效的减振措施,有效减小了线圈运行时的震动,使产品噪音较低;

技术参数

额定电压 6~35kV
制造方式 三相、铁芯、带气隙
电抗率 6%、12%(其它可定制)
设计参数 Uh1=106%
Uh3=0.5%
Uh5=Uh7=5%
温度等级 T40/B
参数精度 -3%...3%
防护等级 IP00,室内安装
冷却方式 空气自冷
绝缘等级 H级
线性度 1.8 In
过电流 1.8 In
执行标准 VDE0523,IEC76
选型表

6kV系统三相铁芯电抗器产品规格

规格型号 配套电容器组容量(kvar) 电抗器容量(kvar) 电抗率 绕组材料
KLD-FD6-H3-150-6kV-L 150 9 6% 铝绕组
KLD-FD6-H3-300-6kV-L 300 18 6% 铝绕组
KLD-FD6-H3-600-6kV-L 600 36 6% 铝绕组
KLD-FD6-H3-1000-6kV-L 1000 60 6% 铝绕组
KLD-FD6-H3-1250-6kV-L 1250 75 6% 铝绕组
KLD-FD6-H3-1500-6kV-L 1500 90 6% 铝绕组
KLD-FD12-H3-150-6kV-T 150 18 12% 铜绕组
KLD-FD12-H3-300-6kV-T 300 36 12% 铜绕组
KLD-FD12-H3-600-6kV-T 600 72 12% 铜绕组
KLD-FD12-H3-1000-6kV-T 1000 120 12% 铜绕组
KLD-FD12-H3-1250-6kV-T 1250 150 12% 铜绕组
KLD-FD12-H3-1500-6kV-T 1500 180 12% 铜绕组

10kV系统三相铁芯电抗器产品规格

规格型号 配套电容器组容量(kvar) 电抗器容量(kvar) 电抗率 绕组材料
KLD-FD6-H3-150-10kV-L 150 9 6% 铝绕组
KLD-FD6-H3-300-10kV-L 300 18 6% 铝绕组
KLD-FD6-H3-600-10kV-L 600 36 6% 铝绕组
KLD-FD6-H3-1000-10kV-L 1000 60 6% 铝绕组
KLD-FD6-H3-1250-10kV-L 1250 75 6% 铝绕组
KLD-FD6-H3-1500-10kV-L 1500 90 6% 铝绕组
KLD-FD12-H3-150-10kV-T 150 18 12% 铜绕组
KLD-FD12-H3-300-10kV-T 300 36 12% 铜绕组
KLD-FD12-H3-600-10kV-T 600 72 12% 铜绕组
KLD-FD12-H3-1000-10kV-T 1000 120 12% 铜绕组
KLD-FD12-H3-1250-10kV-T 1250 150 12% 铜绕组
KLD-FD12-H3-1500-10kV-T 1500 180 12% 铜绕组

技术参数


  • 额定电压:6~35kV

    制造方式:三相、铁芯、带气隙

    电抗率:6%、12%(其它可定制)

    设计参数:
    Uh1=106%;Uh3=0.5%;Uh5=Uh7=5%

    温度等级:T40/B

    参数精度:-3%...3%

    防护等级:IP00,室内安装

    冷却方式:空气自冷

    绝缘等级:H级

    线性度: 1.8 In

    过电流:1.8 In

    执行标准:VDE0523,IEC76

选型表


  • KLD-FD6-H3-150-6kV-L

    配套电容器组容量(kvar):150

    电抗器容量(kvar):9

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-300-6kV-L

    配套电容器组容量(kvar):300

    电抗器容量(kvar):18

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-600-6kV-L

    配套电容器组容量(kvar):600

    电抗器容量(kvar):36

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-1000-6kV-L

    配套电容器组容量(kvar):1000

    电抗器容量(kvar):60

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-1250-6kV-L

    配套电容器组容量(kvar):1250

    电抗器容量(kvar):75

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-1500-6kV-L

    配套电容器组容量(kvar):1500

    电抗器容量(kvar):90

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD12-H3-150-6kV-T

    配套电容器组容量(kvar):150

    电抗器容量(kvar):18

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-300-6kV-T

    配套电容器组容量(kvar):300

    电抗器容量(kvar):36

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-600-6kV-T

    配套电容器组容量(kvar):600

    电抗器容量(kvar):72

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-1000-6kV-T

    配套电容器组容量(kvar):1000

    电抗器容量(kvar):120

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-1250-6kV-T

    配套电容器组容量(kvar):1250

    电抗器容量(kvar):150

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-1500-6kV-T

    配套电容器组容量(kvar):1500

    电抗器容量(kvar):180

    电抗率:12%

    绕组材料:铜绕组

  • KLD-FD6-H3-150-10kV-L

    配套电容器组容量(kvar):150

    电抗器容量(kvar):9

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-300-10kV-L

    配套电容器组容量(kvar):300

    电抗器容量(kvar):18

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-600-10kV-L

    配套电容器组容量(kvar):600

    电抗器容量(kvar):36

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-1000-10kV-L

    配套电容器组容量(kvar):1000

    电抗器容量(kvar):60

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-1250-10kV-L

    配套电容器组容量(kvar):1250

    电抗器容量(kvar):75

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD6-H3-1500-10kV-L

    配套电容器组容量(kvar):1500

    电抗器容量(kvar):90

    电抗率:6%

    绕组材料:铝绕组

    KLD-FD12-H3-150-10kV-T

    配套电容器组容量(kvar):150

    电抗器容量(kvar):18

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-300-10kV-T

    配套电容器组容量(kvar):300

    电抗器容量(kvar):36

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-600-10kV-T

    配套电容器组容量(kvar):600

    电抗器容量(kvar):72

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-1000-10kV-T

    配套电容器组容量(kvar):1000

    电抗器容量(kvar):120

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-1250-10kV-T

    配套电容器组容量(kvar):1250

    电抗器容量(kvar):150

    电抗率:12%

    绕组材料:铜绕组

    KLD-FD12-H3-1500-10kV-T

    配套电容器组容量(kvar):1500

    电抗器容量(kvar):180

    电抗率:12%

    绕组材料:铜绕组
