KLD-UPQC系列

电能质量综合控制装置

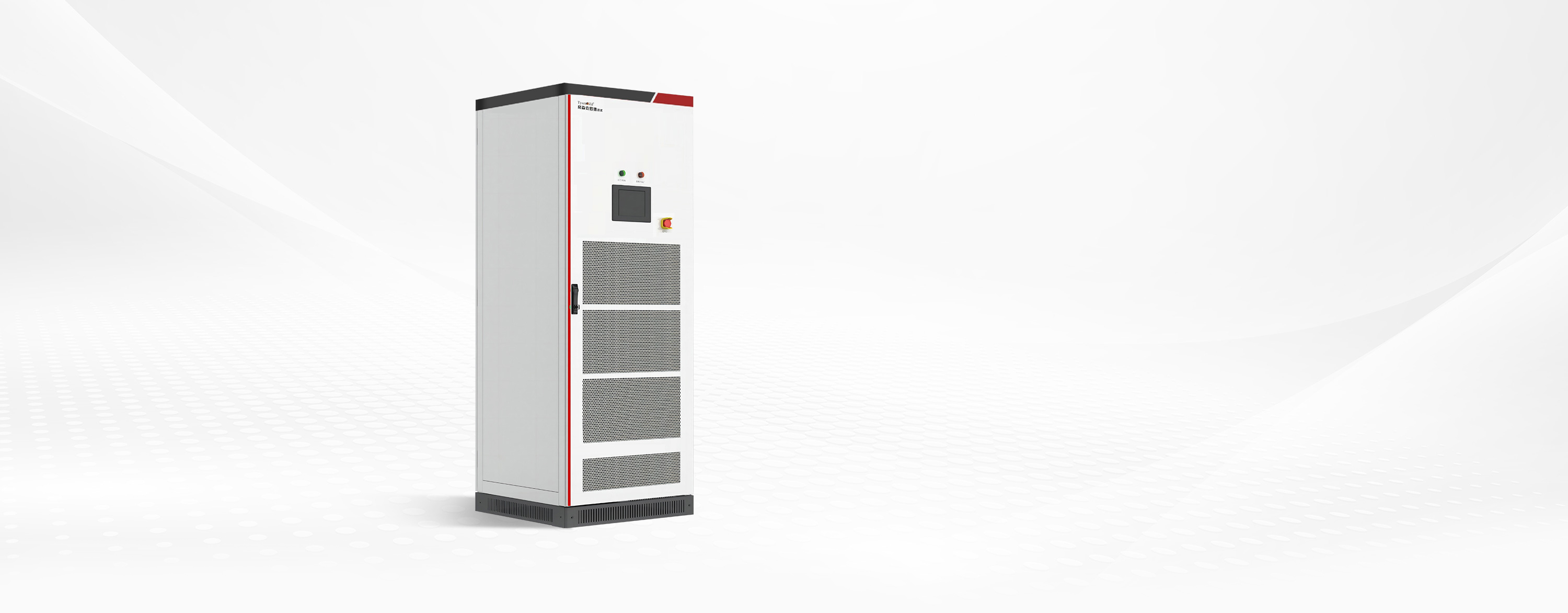

KLD-UPQC系列 电能质量综合控制装置

作为一种具有综合补偿能力的电能质量控制装置,直接面向整个低压电气系统的电能质量,能够同时满足用户对电压和电流质量问题的需求。

产品概述

电能是社会发展必不可少的条件之一,随着社会经济的发展,电力负荷量的不断增加,电力工业的不断发展,电网装机容量的不断提升,电力的供需矛盾已经逐渐不再是电力系统的主要矛盾。电能质量问题包括许多方面,有电压质量问题、电流质量问题、供电质量问题、用电质量问题。配电网本身由于电力系统的非线性特性、电力系统故障以及非线性负载等问题,存在不同程度的电能质量问题;与此同时,生产、生活过程的自动化和智能化以及各种复杂的精密设备,对电能质量也提出了更高的要求,因此统一电能质量治理已成为供电系统亟待解决的问题。

KLD-UPQC系列电能质量综合控制装置作为一种电力技术装置,性能优越、功能全面,可用于解决配电网的各类电能质量问题。作为一种具有综合补偿能力的电能质量控制装置,直接面向整个低压电气系统的电能质量,能够同时满足用户对电压和电流质量问题的需求。

接入方式

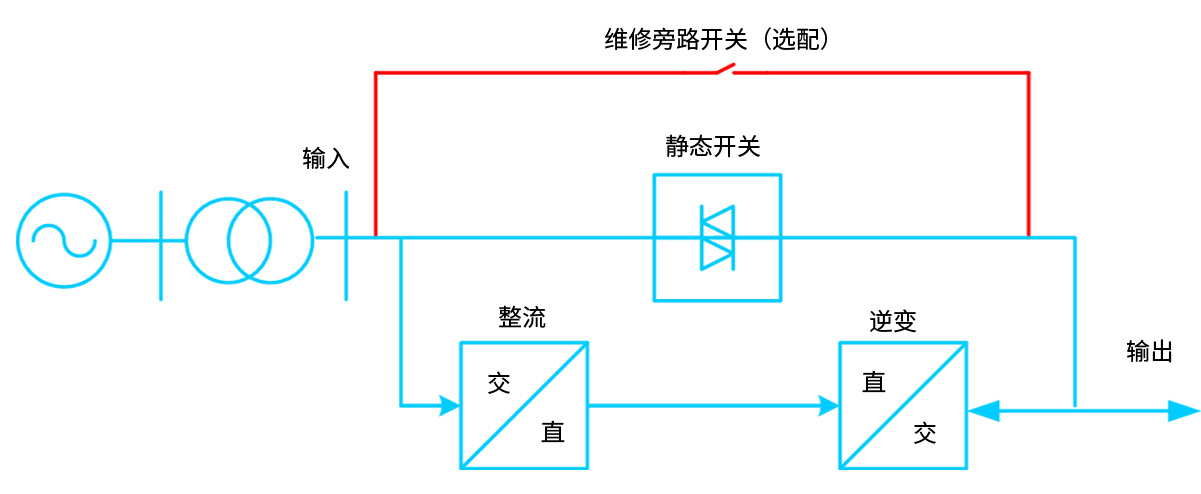

KLD-UPQC接在电网和负载之间,维修旁路开关为选配,当系统出现故障时,断开维修机械旁路,以便对系统进行检修。

电能质量

电能质量是指供电装置在正常工作情况下不中断和不干扰用户使用电力的物理特性

产品特点

冗余设计,不影响到供电的可靠和连续,保证负载能够正常连续运行

采用了三电平逆变器从而提高整机工作效率,降低损耗、节省了电能

能够治理电压暂降、暂升

能够对供电系统进行电压谐波畸变治理和电流谐波畸变治理

降低线路损耗、提高变压器输出功率、提高供电系统功率因数、稳定供电电压

改善供电系统电网效率和电力品质

在装置容量范围内治理后电网功率因数接近1,总谐波滤除率达到97%以上

DSP智能监控、高速检测和运算,确保检测和补偿控制精准有效

标准模块化设计,功率电路和控制电路采用模块或组(插)件结构,相同模块可以互换,提高了使用中的可靠性和可维修性

采用小型轻量化设计,对空间需求低

日常免维护

技术参数

输入
额定交流输入线电压 208V-480V(其他电压等级可定制)
输入电压范围 -15%~+15%
电网频率范围 50Hz/60Hz±5Hz
接线方式 三相三线/三相四线
多机并联 支持多模块并联
输出
输出频率 50±0.01Hz或60±0.01Hz
功率因数 0.99
电压谐波 ≤3%
过载能力 200%
性能指标
快速响应时间 <100us
全响应时间 <2.5ms
噪声 ≤60db(100%负载)
散热方式 智能风冷
保护功能 短路保护、直流母线欠压/过压保护、功率半导体故障保护、过载保护等
使用环境
环境温度 -10℃~+50℃
环境湿度 最大95%RH(无凝露)
贮存温度 -25℃~55℃
海拔 <1500米,1500米以上每增加100米,功率降低1%
防护等级 IP20(更高可定制)
选型表

常用型号 容量(KVA) 系统电压(V) 类型 防护等级
KLD-UPQC100-3L-400V 100 400 标准型 NEMA1(IP20)
KLD-UPQC300-3L-400V 300 400 标准型 NEMA1(IP20)
KLD-UPQC600-3L-400V 600 400 标准型 NEMA1(IP20)
KLD-UPQC900-3L-400V 900 400 标准型 NEMA1(IP20)
KLD-UPQC1200-3L-400V 1200 400 标准型 NEMA1(IP20)
KLD-UPQC1500-3L-400V 1500 400 标准型 NEMA1(IP20)
KLD-UPQC100-4L-400V 100 400 标准型 NEMA1(IP20)
KLD-UPQC300-4L-400V 300 400 标准型 NEMA1(IP20)
KLD-UPQC600-4L-400V 600 400 标准型 NEMA1(IP20)
KLD-UPQC900-4L-400V 900 400 标准型 NEMA1(IP20)
KLD-UPQC1200-4L-400V 1200 400 标准型 NEMA1(IP20)
KLD-UPQC1500-4L-400V 1500 400 标准型 NEMA1(IP20)

技术参数


  • 额定交流输入线电压:208V-480V(其他电压等级可定制)

    输入电压范围:-15%~+15%

    电网频率范围:50Hz/60Hz±5Hz

    接线方式:三相三线/三相四线

    多机并联:支持多模块并联

  • 输出频率:50±0.01Hz或60±0.01Hz

    功率因数:0.99

    电压谐波:≤3%

    过载能力:200%

  • 快速响应时间:<100us

    全响应时间:<2.5ms

    噪声:≤60db(100%负载)

    散热方式:智能风冷

    保护功能:短路保护、直流母线欠压/过压保护、功率半导体故障保护、过载保护等

  • 环境温度:-10℃~+50℃

    环境湿度:最大95%RH(无凝露)

    贮存温度:-25℃~55℃

    海拔:<1500米,1500米以上每增加100米,功率降低1%

    防护等级:IP20(更高可定制)

选型表


  • KLD-UPQC100-3L-400V

    容量(KVA):100

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC300-3L-400V

    容量(KVA):300

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC600-3L-400V

    容量(KVA):600

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC900-3L-400V

    容量(KVA):900

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC1200-3L-400V

    容量(KVA):1200

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC1500-3L-400V

    容量(KVA):1500

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC100-4L-400V

    容量(KVA):100

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC300-4L-400V

    容量(KVA):300

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC600-4L-400V

    容量(KVA):600

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC900-4L-400V

    容量(KVA):900

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC1200-4L-400V

    容量(KVA):1200

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)

    KLD-UPQC1500-4L-400V

    容量(KVA):1500

    系统电压(V):400

    类型:标准型

    防护等级:NEMA1(IP20)
