KLD-MK系列

高压电力电容器

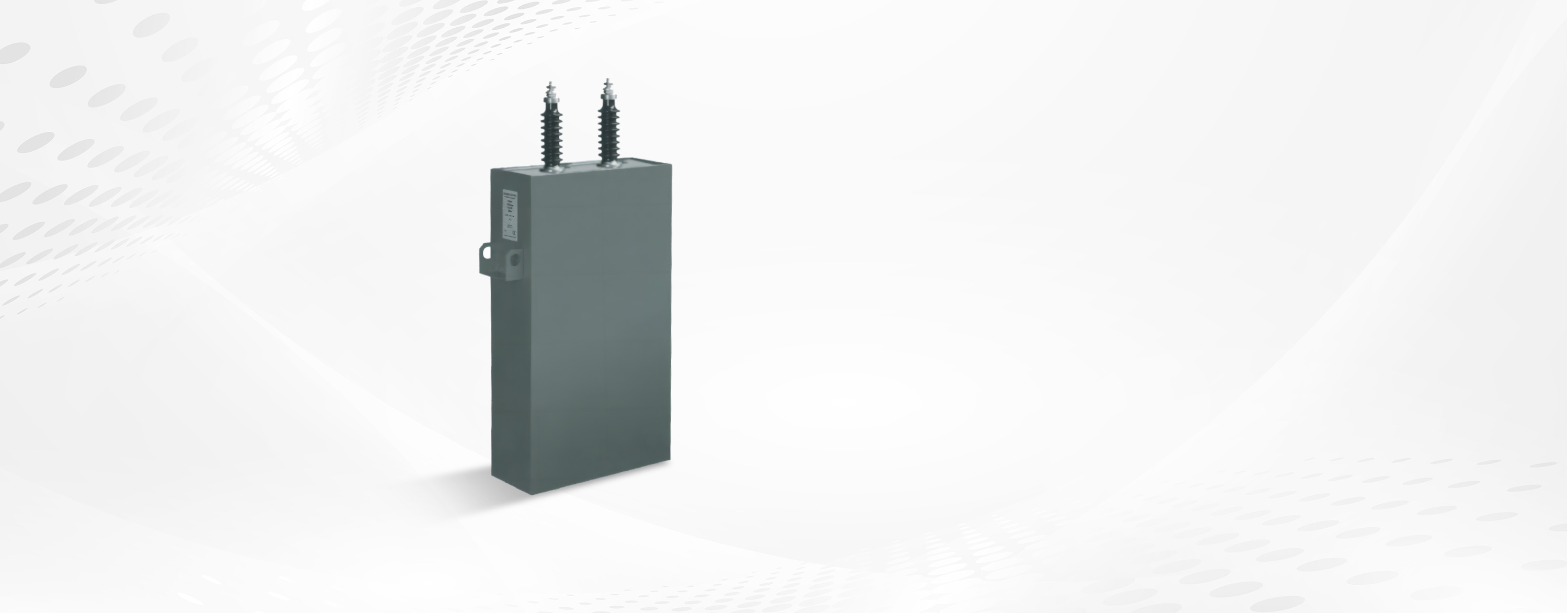

KLD-MK系列 高压电力电容器

为工频交流电力系统提供无功功率,用来提高电网功率因数,降低网损,改善电压质量,充分提高发电、供电设备的效率。

产品概述

高压并联电容器主要用于10kV~35kV工频电力系统中,进行无功补偿,提高功率因数,调整电网电压。充分发挥设备效率,改善供电质量。
KLD-MK系列高压电力电容器采用优秀的技术设计,选用易于浸渍的聚丙烯薄膜作为全膜电介质,使用无PCB、安全和环保性能极高的绝缘油作为浸渍剂,箱壳耐爆规格高,确保使用的安全性。电容特别考虑了电网的特殊性,在场强、选材等方面加强了适应性设计,更好符合电网的运行要求。

环保型绝缘油

作为浸渍剂的绝缘油具有优良的介电性能化学性能稳定,不含氯或氯化联苯,能完全生物降解

对环境无污染,凝点低,粘度小,低温性能好;对局部放电产生的气体有很好的吸收能力,燃点高,具有出色的耐受过电压能力。

特殊气体混合于绝缘油中

介质与浸渍剂的微量水份是影响电容局放性能的重要问题之一,该工艺可以进一步去除油介质中的微量水份

提高局部放电性能与耐电性能,更好促使浸溃剂的运动而利于散热,减轻浸渍剂介质的重量从而减少整体重量,具有更好的可靠性与更长的使用寿命。

可靠的焊接工艺

外壳采用不锈钢板整体成形,氩气保护自动焊机焊接制成,盖上焊有高强度压接式套管。

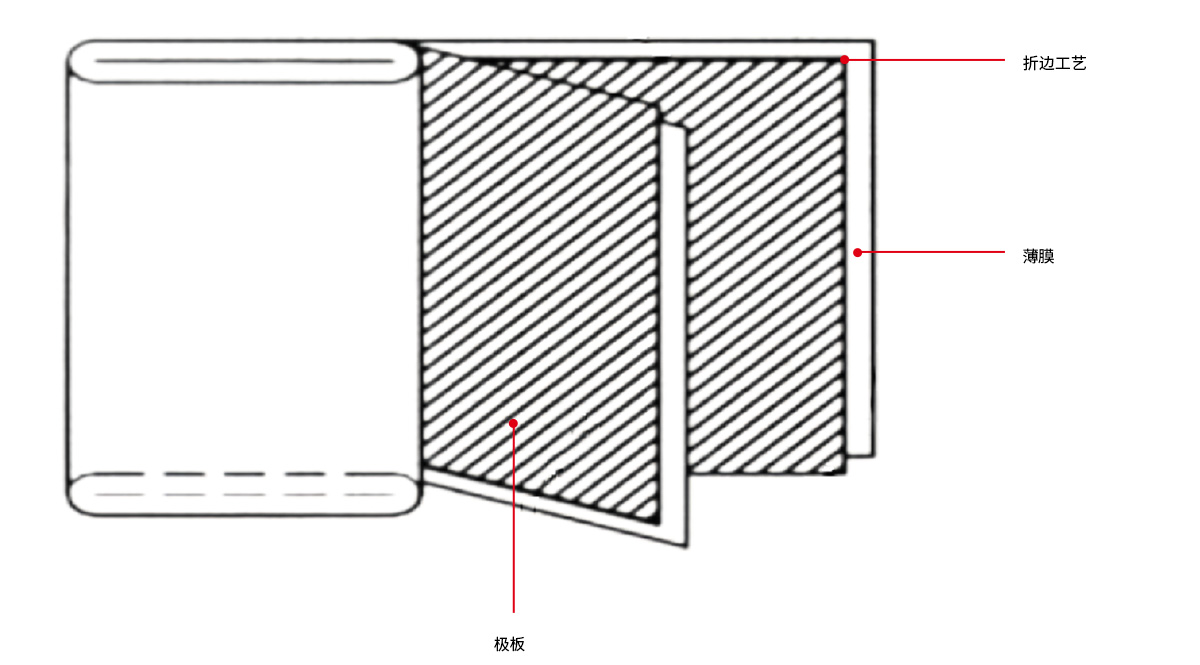

极板折边结构

电极的极板边缘采用折边结构,边缘呈圆弧形,改善场强分布,最大边缘场强与平均场强之比由6倍降低至2倍左右,通过消除极板边缘毛刺来消除高场强点,电场强度高于传统工艺,降低了电容器的损耗,降低了电容器局部放电的机率,从而更提高了电容器的绝缘可靠性。

技术参数

额定电压 6~35kV,50Hz/60Hz(其它可定制)
介质结构 优质聚丙烯薄膜、环保型绝缘油
过电压范围 1.1Un长期,1.15Un 30分钟,1.3Un 5分钟,3Un 1分钟
过电流能力 1.5In长期运行(更高也可以定制)
介质损耗 <0.2W/kvar
电容容差 -5%~+5%
绝缘等级 3kV/40kV,6kV/60kV,10kV/75kV,20kV/125kV
极间耐压 2.15Un下10秒钟交流电压
统计寿命 20年(在正常使用情况下)
温度等级 -40℃~+50℃(或更高)
安全保护 内熔丝(或外熔丝)保护
放电保护 内置放电装置,<50V/5min(或更高定制)
冷却方式 自然冷却(在柜内可采用通风冷却)
损耗角正切值 ≤0.0002
执行标准 IEC 60871/EN60871,GB/T11024,VDE0560等
选型表

6kV系统单相电容器产品规格

规格型号 额定容量(kvar) 额定电压(kV) 额定电流(A) 内部保护器件
KLD-MK-H1-50-6.6/√3kV 50 6.6/√3 13.12 需外熔丝
KLD-MK-H1-100-6.6/√3kV 100 6.6/√3 26.24 需外熔丝
KLD-MK-H1-200-6.6/√3kV 200 6.6/√3 52.49 内熔丝
KLD-MK-H1-334-6.6/√3kV 334 6.6/√3 87.65 内熔丝
KLD-MK-H1-417-6.6/√3kV 417 6.6/√3 109.43 内熔丝
KLD-MK-H1-500-6.6/√3kV 500 6.6/√3 131.21 内熔丝
KLD-MK-H1-50-7.2/√3kV 50 7.2/√3 12.03 需外熔丝
KLD-MK-H1-100-7.2/√3kV 100 7.2/√3 24.06 需外熔丝
KLD-MK-H1-200-7.2/√3kV 200 7.2/√3 48.11 内熔丝
KLD-MK-H1-334-7.2/√3kV 334 7.2/√3 80.35 内熔丝
KLD-MK-H1-417-7.2/√3kV 417 7.2/√3 100.31 内熔丝
KLD-MK-H1-500-7.2/√3kV 500 7.2/√3 120.28 内熔丝

10kV系统单相电容器产品规格

规格型号 额定容量(kvar) 额定电压(kV) 额定电流(A) 内部保护器件
KLD-MK-H1-50-11/√3kV 50 11/√3 7.87 需外熔丝
KLD-MK-H1-100-11/√3kV 100 11/√3 15.75 需外熔丝
KLD-MK-H1-200-11/√3kV 200 11/√3 31.49 内熔丝
KLD-MK-H1-334-11/√3kV 334 11/√3 52.59 内熔丝
KLD-MK-H1-417-11/√3kV 417 11/√3 65.66 内熔丝
KLD-MK-H1-500-11/√3kV 500 11/√3 78.73 内熔丝
KLD-MK-H1-50-12/√3kV 50 12/√3 7.22 需外熔丝
KLD-MK-H1-100-12/√3kV 100 12/√3 14.43 需外熔丝
KLD-MK-H1-200-12/√3kV 200 12/√3 28.87 内熔丝
KLD-MK-H1-334-12/√3kV 334 12/√3 48.21 内熔丝
KLD-MK-H1-417-12/√3kV 417 12/√3 60.19 内熔丝
KLD-MK-H1-500-12/√3kV 500 12/√3 72.17 内熔丝

技术参数


  • 额定电压:6~35kV,50Hz/60Hz(其它可定制)

    介质结构:优质聚丙烯薄膜、环保型绝缘油

    过电压范围:1.1Un长期,1.15Un 30分钟,1.3Un 5分钟,3Un 1分钟

    过电流能力:1.5In长期运行(更高也可以定制)

    介质损耗:<0.2W/kvar

    电容容差:-5%~+5%

    绝缘等级:3kV/40kV,6kV/60kV,10kV/75kV,20kV/125kV

    极间耐压:2.15Un下10秒钟交流电压

    统计寿命:20年(在正常使用情况下)

    温度等级:-40℃~+50℃(或更高)

    安全保护:内熔丝(或外熔丝)保护

    放电保护:内置放电装置,<50V/5min(或更高定制)

    冷却方式:自然冷却(在柜内可采用通风冷却)

    损耗角正切值:≤0.0002

    执行标准:IEC 60871/EN60871,GB/T11024,VDE0560等

选型表


  • KLD-MK-H1-50-6.6/√3kV

    额定容量(kvar):50

    额定电压(kV):6.6/√3

    额定电流(A):13.12

    内部保护器件:需外熔丝

    KLD-MK-H1-100-6.6/√3kV

    额定容量(kvar):100

    额定电压(kV):6.6/√3

    额定电流(A):26.24

    内部保护器件:需外熔丝

    KLD-MK-H1-200-6.6/√3kV

    额定容量(kvar):200

    额定电压(kV):6.6/√3

    额定电流(A):52.49

    内部保护器件:内熔丝

    KLD-MK-H1-334-6.6/√3kV

    额定容量(kvar):334

    额定电压(kV):6.6/√3

    额定电流(A):87.65

    内部保护器件:内熔丝

    KLD-MK-H1-417-6.6/√3kV

    额定容量(kvar):417

    额定电压(kV):6.6/√3

    额定电流(A):109.43

    内部保护器件:内熔丝

    KLD-MK-H1-500-6.6/√3kV

    额定容量(kvar):500

    额定电压(kV):6.6/√3

    额定电流(A):131.21

    内部保护器件:内熔丝

    KLD-MK-H1-50-7.2/√3kV

    额定容量(kvar):50

    额定电压(kV):7.2/√3

    额定电流(A):12.03

    内部保护器件:需外熔丝

    KLD-MK-H1-100-7.2/√3kV

    额定容量(kvar):100

    额定电压(kV):7.2/√3

    额定电流(A):24.06

    内部保护器件:需外熔丝

    KLD-MK-H1-200-7.2/√3kV

    额定容量(kvar):200

    额定电压(kV):7.2/√3

    额定电流(A):48.11

    内部保护器件:内熔丝

    KLD-MK-H1-334-7.2/√3kV

    额定容量(kvar):334

    额定电压(kV):7.2/√3

    额定电流(A):80.35

    内部保护器件:内熔丝

    KLD-MK-H1-417-7.2/√3kV

    额定容量(kvar):417

    额定电压(kV):7.2/√3

    额定电流(A):100.31

    内部保护器件:内熔丝

    KLD-MK-H1-500-7.2/√3kV

    额定容量(kvar):500

    额定电压(kV):7.2/√3

    额定电流(A):120.28

    内部保护器件:内熔丝

  • KLD-MK-H1-50-11/√3kV

    额定容量(kvar):50

    额定电压(kV):11/√3

    额定电流(A):7.87

    内部保护器件:需外熔丝

    KLD-MK-H1-100-11/√3kV

    额定容量(kvar):100

    额定电压(kV):11/√3

    额定电流(A):15.75

    内部保护器件:需外熔丝

    KLD-MK-H1-200-11/√3kV

    额定容量(kvar):200

    额定电压(kV):11/√3

    额定电流(A):31.49

    内部保护器件:内熔丝

    KLD-MK-H1-334-11/√3kV

    额定容量(kvar):334

    额定电压(kV):11/√3

    额定电流(A):52.59

    内部保护器件:内熔丝

    KLD-MK-H1-417-11/√3kV

    额定容量(kvar):417

    额定电压(kV):11/√3

    额定电流(A):65.66

    内部保护器件:内熔丝

    KLD-MK-H1-500-11/√3kV

    额定容量(kvar):500

    额定电压(kV):11/√3

    额定电流(A):78.73

    内部保护器件:内熔丝

    KLD-MK-H1-50-12/√3kV

    额定容量(kvar):50

    额定电压(kV):12/√3

    额定电流(A):7.22

    内部保护器件:需外熔丝

    KLD-MK-H1-100-12/√3kV

    额定容量(kvar):100

    额定电压(kV):12/√3

    额定电流(A):14.43

    内部保护器件:需外熔丝

    KLD-MK-H1-200-12/√3kV

    额定容量(kvar):200

    额定电压(kV):12/√3

    额定电流(A):28.87

    内部保护器件:内熔丝

    KLD-MK-H1-334-12/√3kV

    额定容量(kvar):334

    额定电压(kV):12/√3

    额定电流(A):48.21

    内部保护器件:内熔丝

    KLD-MK-H1-417-12/√3kV

    额定容量(kvar):417

    额定电压(kV):12/√3

    额定电流(A):60.19

    内部保护器件:内熔丝

    KLD-MK-H1-500-12/√3kV

    额定容量(kvar):500

    额定电压(kV):12/√3

    额定电流(A):72.17

    内部保护器件:内熔丝
