KLD-BMS系列

谐波保护器

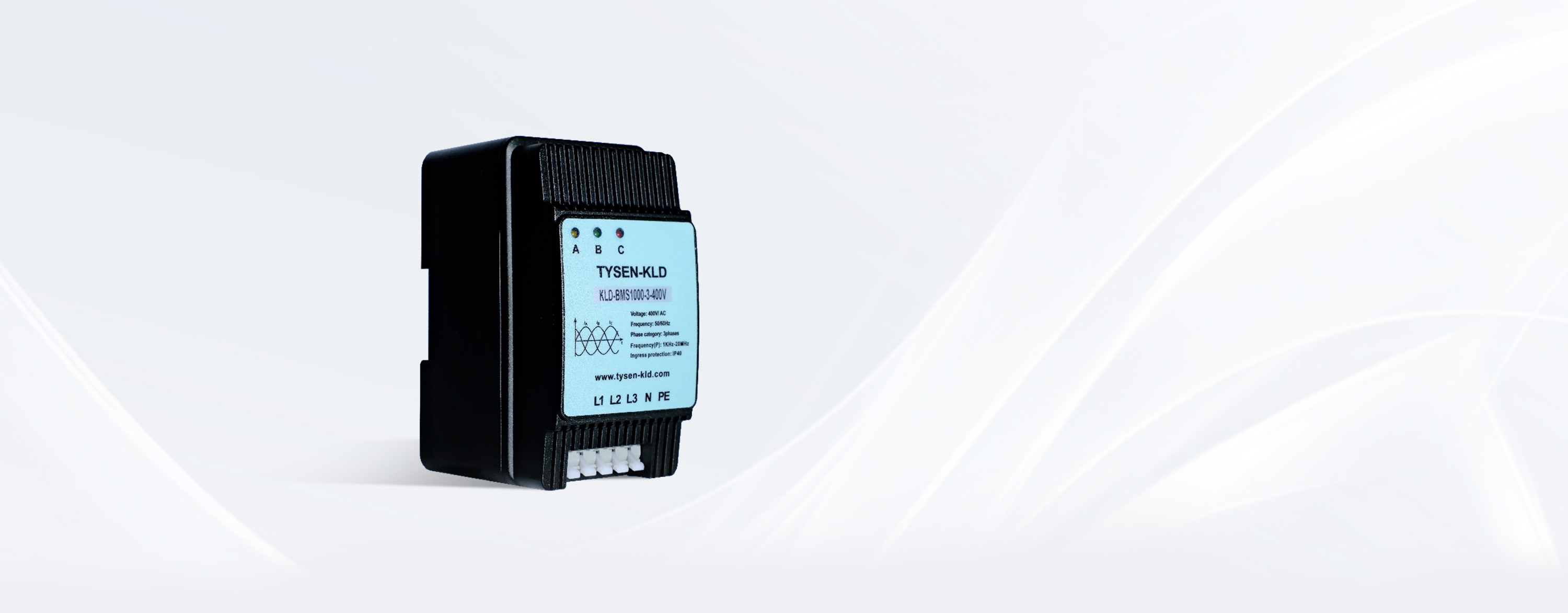

KLD-BMS系列 谐波保护器

针对用户端易受各种干扰导致故障的精密仪器而开发的谐波治理产品,可以吸收高频脉冲尖波、高频噪声信号,保护用户侧敏感设备。

产品概述

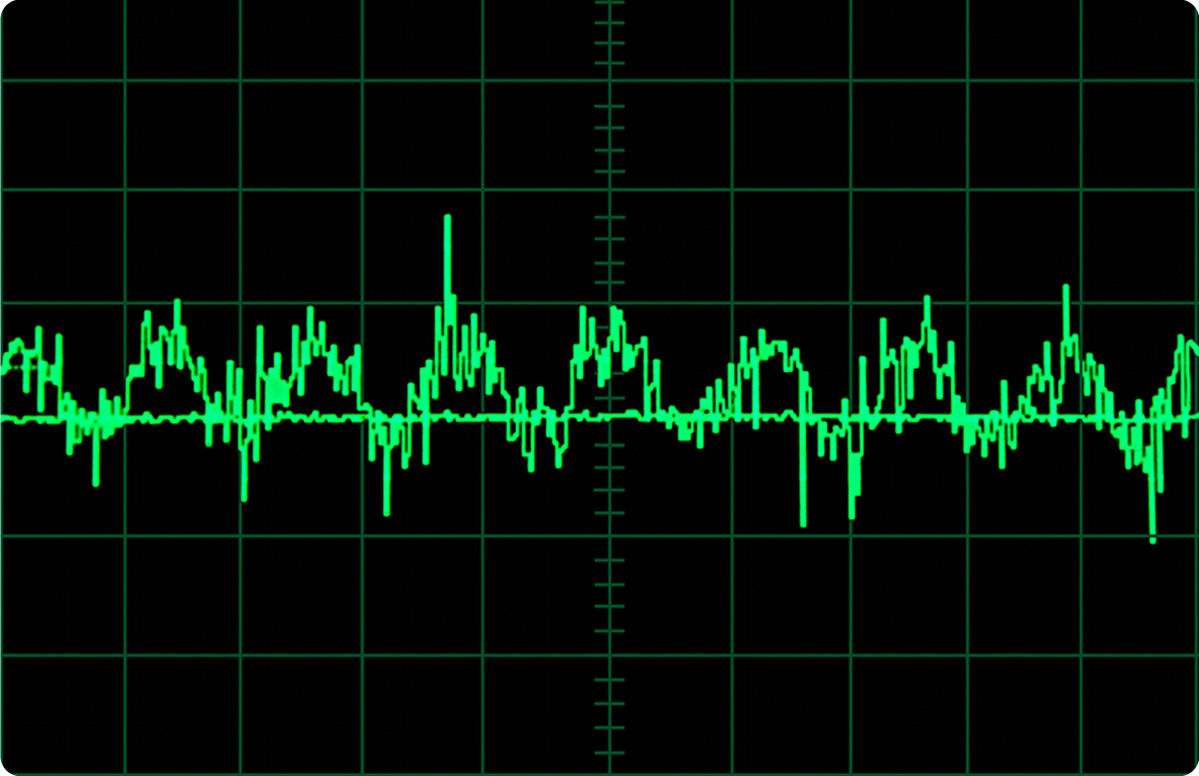

随着科学技术的不断发展,现代化用电设备和装置,如计算机、照明控制系统、通讯系统、网络控制设备、各种数字办公设备、灯光调控系统、UPS、数控机床、整流器、精密仪器、电子控制机构等,这些非线性用电设备产生的谐波,造成了恶劣的谐波环境,对电力系统和设备的正常运行造成了极大的威胁。像电子设备,自动控制设备和计算机等器件中的微处理器通常比较敏感,对谐波环境要求较高。

KLD-BMS系列谐波保护器,能吸收各种频率、各种能量的谐波干扰,将谐波消除在发生源,自动消除对用电设备产生的随机高次谐波和高频噪声、脉冲尖峰、电涌等干扰。通过谐波保护器能够净化电源、保护用电设备和功率因数补偿设备、防止保护装置的误跳闸,从而提高设备运行效率和可靠性,降低设备维修和维护成本,延长设备使用寿命。

有效的高频干扰保护

●   可提供1kHz~20MHz频率能量的谐波保护,消除高次谐波、高频噪声、脉冲尖峰、电涌等干扰;

●   减少控制设备等精密仪器设备的故障率和机器误操作,克服由于谐波污染引起的高频干扰;

●   接线简单,安装位置多样化,调试方便,无需日常维护。

技术参数

额定电压 110V~690V
额定频率 50Hz/60Hz
保护频率 1kHz~20MHz
保护范围 脉冲电流耐受量≤16000A 单回路高次(n≥20)谐波电流≤40A
响应时间 瞬时响应时间≤100us,全响应时间≤10ms
瞬时耐压 冲击耐压值2500V
泄露电流 ≤1.321mA
功耗 <0.1W
过载保护 有,且前置断路器
保护等级 IP40/可加装IP54套件
安装方式 卡式导轨安装
海拔高度 常规2000米,更高海拔可定制
相对湿度 ≤95%RH(无凝露)
存贮温度 -50℃~+90℃
温度范围 -35℃~+80℃
执行标准 IEC61000-4-5, EC60939-1-2
GB14549-93电能质量公用电网质量
GB12325-90电能质量供电电压允许偏差
选型表

型号 电压(V) 安装方式 保护频率
KLD-BMS99-3-400V 400 导轨安装 1kHz-20MHz
KLD-BMS100-3-400V 400 导轨安装 1kHz-20MHz
KLD-BMS300-3-400V 400 导轨安装 1kHz-20MHz
KLD-BMS500-3-400V 400 导轨安装 1kHz-20MHz
KLD-BMS1000-3-400V 400 导轨安装 1kHz-20MHz
KLD-BMS1000E-3-400V 400 导轨安装 1kHz-20MHz

技术参数


  • 额定电压:110V~690V

    额定频率:50Hz/60Hz

    保护频率:1kHz~20MHz

    保护范围:脉冲电流耐受量≤16000A 单回路高次(n≥20)谐波电流≤40A

    响应时间:瞬时响应时间≤100us,全响应时间≤10ms

    瞬时耐压:冲击耐压值2500V

    泄露电流:≤1.321mA

    功耗:<0.1W

    过载保护:有,且前置断路器

    保护等级:IP40/可加装IP54套件

    安装方式:卡式导轨安装

    海拔高度:常规2000米,更高海拔可定制

    相对湿度:≤95%RH(无凝露)

    存贮温度:-50℃~+90℃

    温度范围:-35℃~+80℃

    执行标准:IEC61000-4-5, EC60939-1-2;GB14549-93电能质量公用电网质量;GB12325-90电能质量供电电压允许偏差

选型表


  • KLD-BMS99-3-400V

    电压(V):400

    安装方式:导轨安装

    保护频率:1kHz-20MHz

    KLD-BMS100-3-400V

    电压(V):400

    安装方式:导轨安装

    保护频率:1kHz-20MHz

    KLD-BMS300-3-400V

    电压(V):400

    安装方式:导轨安装

    保护频率:1kHz-20MHz

    KLD-BMS500-3-400V

    电压(V):400

    安装方式:导轨安装

    保护频率:1kHz-20MHz

    KLD-BMS1000-3-400V

    电压(V):400

    安装方式:导轨安装

    保护频率:1kHz-20MHz

    KLD-BMS1000E-3-400V

    电压(V):400

    安装方式:导轨安装

    保护频率:1kHz-20MHz
