KLD-BMS2000系列

高性能谐波保护器

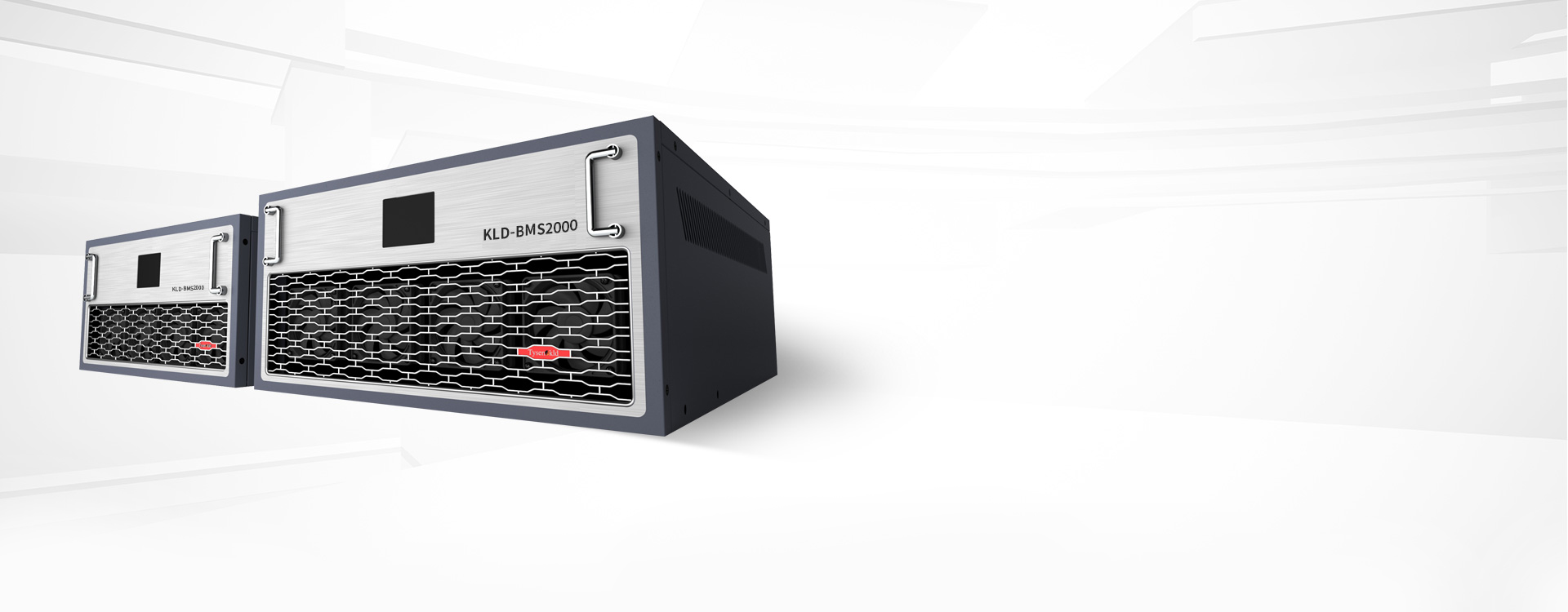

KLD-BMS2000系列 高性能谐波保护器

滤除谐波频率、谐波能量,高效治理谐波干扰,将谐波消除在发生源。

产品概述

理想的供电应是单一恒定频率与规定幅值的正弦波形。当正弦波电压施加在非线性负载上,电流会畸变为非正弦波,非正弦波电流在电网阻抗上产生压降,会使电压波形也趋于非正弦波。对非正弦波作傅立叶级数分解,其中频率与工频相同的分量称为基波,频率大于工频的分量称为谐波。

KLD-BMS2000系列高性能谐波保护器采用数字逻辑方式消除电力侧谐波,实时检测电网中由非线性负载产生的电流波形,分离出谐波部分,将其反向,再通过IGBT逆变器的触发将其反向电流注入到电网中,实现滤除谐波的功能。主要应用于电力侧谐波的治理,保护客户重要电力设备。

全面的谐波治理能力

KLD-BMS2000系列高性能谐波保护器动态实时分析系统谐波并滤除,净化系统,且响应速度极快

根据谐波情况自动进行治理,滤波范围广,可滤除2-71次谐波,对A、B、C三相能分别做谐波滤除,中性线更具备三倍滤波能力,高性能全面的谐波治理。

模块化设计

KLD-BMS系列高性能谐波保护器模块化智能风道设计,损耗更低,应用更便捷

机型结构丰富,壁挂式和机架式均为模块化设计,紧凑型空间的设计以及精准的容量控制可充分满足不同客户的需求,适用领域广泛,在运输过程以及后期增容维护上有很高的便捷性,模块化的设计也更易于集成到配电柜柜中。

技术参数

系统电压 110V~690V
额定频率 50Hz/60Hz(±5%)
滤波范围 2-71次,可指定次数或选择几种至多种谐波
响应时间 瞬时响应时间≤100ms,全响应时间≤10ms
滤波效果 可高达≥97%
通讯协议 Modbus协议,RS485/232模块
模块设计 可多台并联运行
PF调整 调整PF从感性0.6到容性0.6
开关频率 20kHz
平衡保护 可编程的相平衡保护
功耗 ≤3%自身功耗
保护等级 IP21,可加装高防护套件
海拔高度 常规2000米,更高海拔可定制
相对湿度 ≤95%RH(无凝露)
温度范围 -40℃~+65℃
选型表

型号 额定补偿电流(A) 额定电压(V) 安装方式 冷却方式
KLD-BMS2000-50A-400V 50 400 壁挂或机架 强制风冷
KLD-BMS2000-100A-400V 100 400 壁挂或机架 强制风冷
KLD-BMS2000-150A-400V 150 400 壁挂或机架 强制风冷
KLD-BMS2000-200A-400V 200 400 壁挂或机架 强制风冷

技术参数


  • 系统电压:110V~690V

    额定频率:50Hz/60Hz(±5%)

    滤波范围:2-71次,可指定次数或选择几种至多种谐波

    响应时间:瞬时响应时间≤100ms,全响应时间≤10ms

    滤波效果:可高达≥97%

    通讯协议:Modbus协议,RS485/232模块

    模块设计:可多台并联运行

    PF调整:调整PF从感性0.6到容性0.6

    开关频率:20kHz

    平衡保护:可编程的相平衡保护

    功耗:≤3%自身功耗

    保护等级:IP21,可加装高防护套件

    海拔高度:常规2000米,更高海拔可定制

    相对湿度:≤95%RH(无凝露)

    温度范围:-40℃~+65℃

选型表


  • KLD-BMS2000-50A-400V

    额定补偿电流(A):50

    额定电压(V):400

    安装方式:壁挂或机架

    冷却方式:强制风冷

    KLD-BMS2000-100A-400V

    额定补偿电流(A):100

    额定电压(V):400

    安装方式:壁挂或机架

    冷却方式:强制风冷

    KLD-BMS2000-150A-400V

    额定补偿电流(A):150

    额定电压(V):400

    安装方式:壁挂或机架

    冷却方式:强制风冷

    KLD-BMS2000-200A-400V

    额定补偿电流(A):200

    额定电压(V):400

    安装方式:壁挂或机架

    冷却方式:强制风冷
