KLD-DVR系列

实时控制型动态电压调节装置

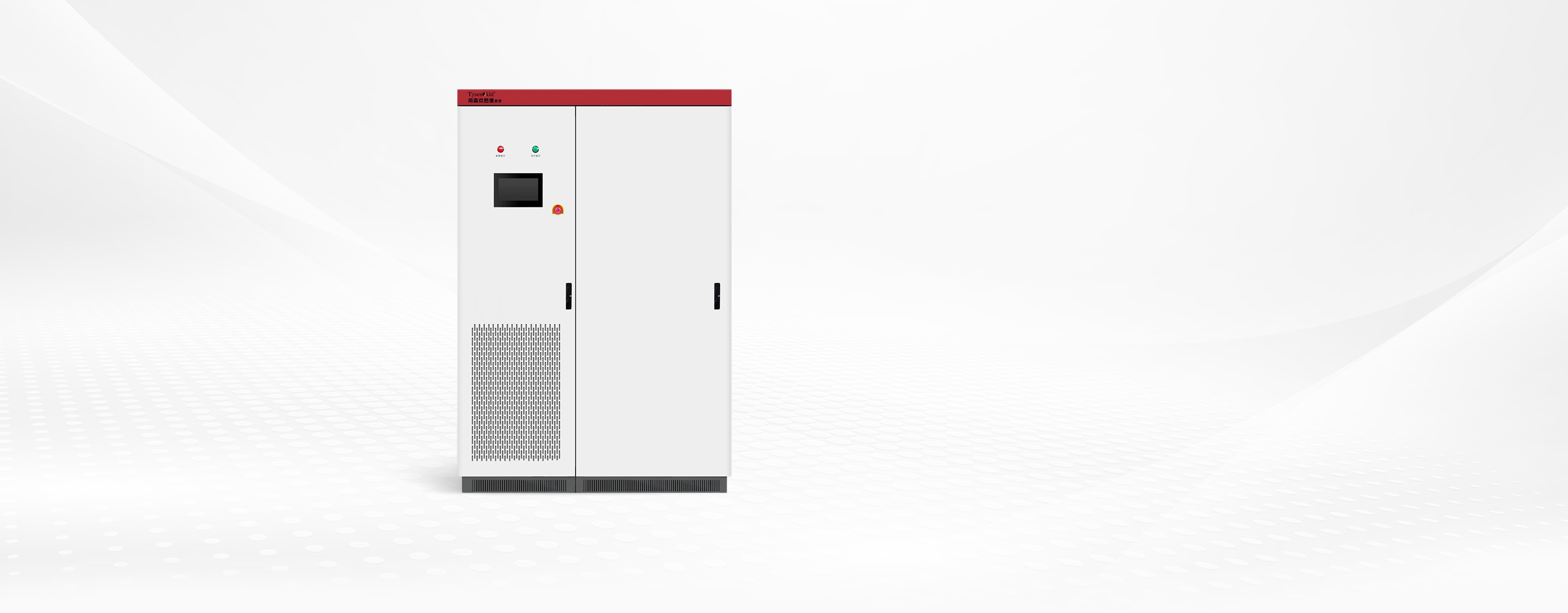

KLD-DVR系列 实时控制型动态电压调节装置

离线式短时能量补偿解决方案,当发生电压暂降等问题时,可快速为负载提供不掉电切换支撑,保证供电电压完整性。

产品概述

随着现代电力工业的快速发展和系统中用电负荷结构的重大变化,社会生产和精密制造对电子设备的依赖性快速增长。对用户来说,电压暂降成为一个主要的问题。

根据EPRI权威数据,92%以上的电能质量事件为电压暂降和暂升,其它电能质量事件所占比例不到8%。电压暂降已经被众多的国际研究机构确定为电力系统中最为普遍发生的事件。因此对敏感设备进行电压暂降(暂升)保护显得尤为重要。KLD-DVR系列实时控制型动态电压调节装置是电压暂降(暂升)设备解决方案,能实时快速的对电压进行矫正,解决社会生产或精密制造电源中的电压暂降、暂升、中断问题,保证负载继续运转而供电不会中断。

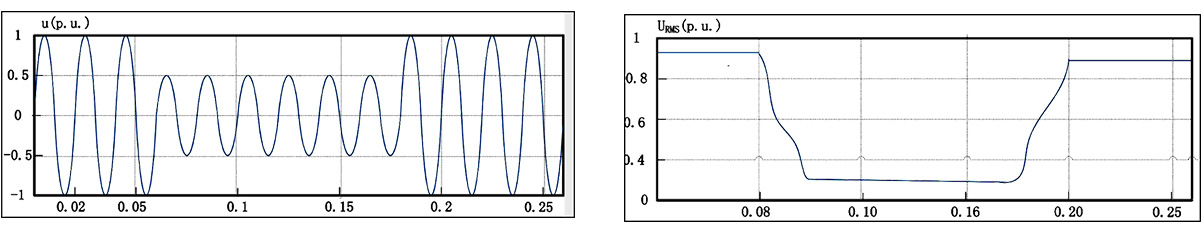

电压暂降

IEEE 标准及国家标准《电能质量 电压暂降与短时中断》规定了电压暂降定义:电力系统中某点工频电压有效值暂时降低至额定电压的10%~90%,并持续10ms~1min,此期间内系统频率仍为标称值,然后又恢复到正常水平的现象。

运行模式介绍

电网电压正常

KLD-DVR处于电网供电模式,电网通过装置直接给负载供电,同时KLD-DVR变换器从输出侧获取能量给超级电容充电。

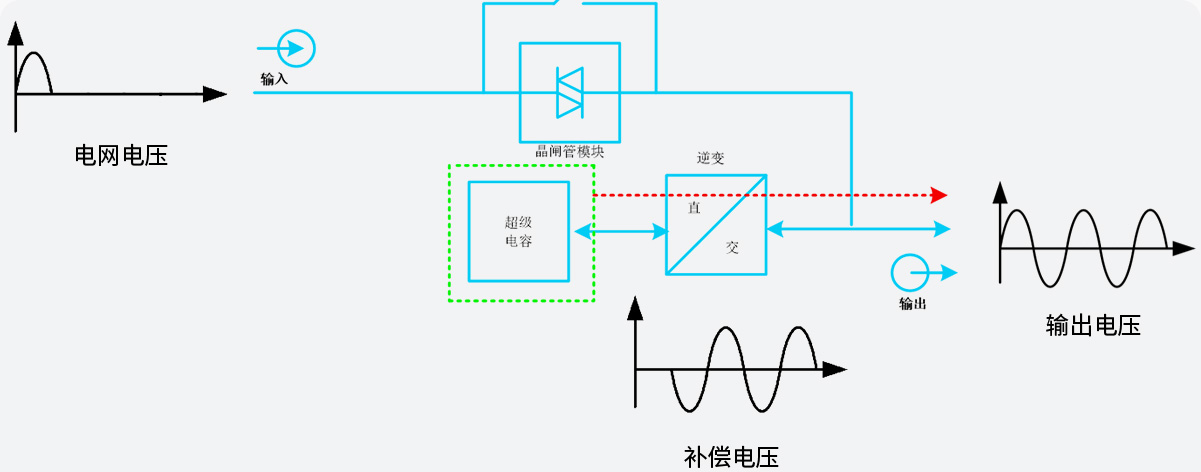

电网电压暂降时

KLD-DVR处于逆变供电模式,超级电容的能量经KLD-DVR变换器转换为标准电压源给负载供电。

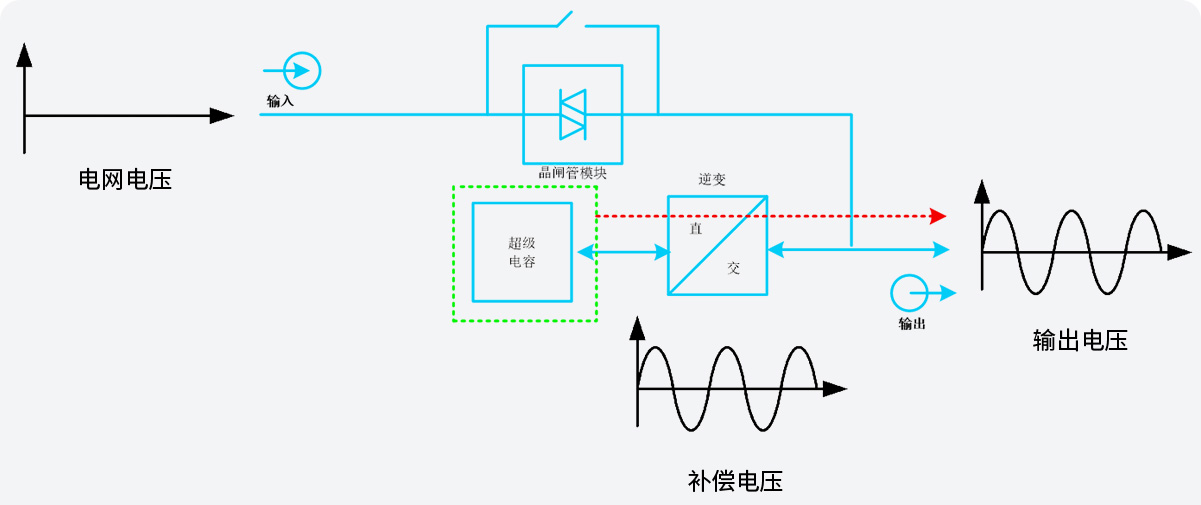

电网电压断电时

KLD-DVR处于逆变供电模式,超级电容的能量经KLD-DVR变换器转换为标准电压源给负载供电。

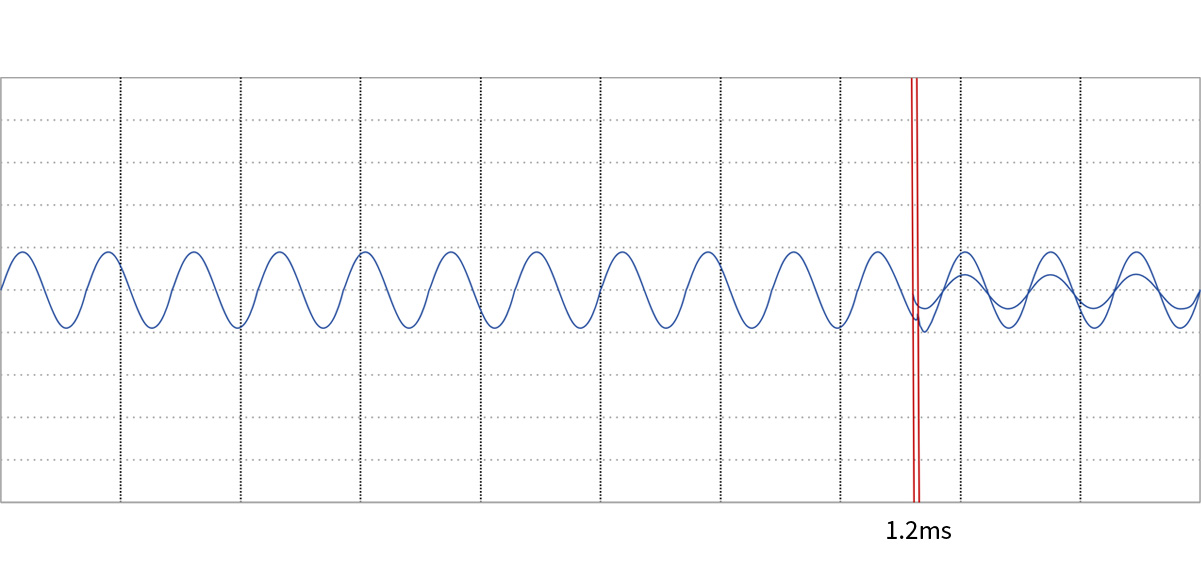

快速的补偿效果

KLD-DVR系列可以为用户的重要设备提供快速准确的保护,防止电压跌落和电压骤升导致设备停机造成经济损失。 即使电压降到零,装置依然可以输出100%额定电压支撑设备正常运行,典型响应时间小于2ms。

技术参数

输入
额定交流输入线电压 208V-480V(其他电压等级可定制)
输入电压范围 -15%~+15%
电网频率范围 50Hz/60Hz±5Hz
接线方式 三相三线/三相四线
多机并联 支持多模块并联
工作效率 >99%
输出
补偿能力 标准机型0~100%剩余电压补偿至100%
输出频率 50±0.01Hz或60±0.01Hz
电压谐波 ≤3%
电压不平衡(负序/正序) 100%非平衡负载情况下<3%
过载能力 200%
性能指标
快速响应时间 <10us
全响应时间 <2ms
噪声 ≤60db(100%负载)
散热方式 智能风冷
保护功能 短路保护、直流母线欠压/过压保护、功率半导体故障保护、过载保护等
使用环境
环境温度 -10℃~+50℃
环境湿度 最大95%RH(无凝露)
贮存温度 -25℃~55℃
海拔 <1500米,1500米以上每增加100米,功率降低1%
防护等级 IP20(更高可定制)
选型表

KLD-DVR系列标准型

常用型号 容量(KVA) 系统电压(V) 类型 防护等级
KLD-DVR100-3L-400V 100 400 标准型 NEMA1(IP20)
KLD-DVR300-3L-400V 300 400 标准型 NEMA1(IP20)
KLD-DVR600-3L-400V 600 400 标准型 NEMA1(IP20)
KLD-DVR900-3L-400V 900 400 标准型 NEMA1(IP20)
KLD-DVR1200-3L-400V 1200 400 标准型 NEMA1(IP20)
KLD-DVR1500-3L-400V 1500 400 标准型 NEMA1(IP20)
KLD-DVR100-4L-400V 100 400 标准型 NEMA1(IP20)
KLD-DVR300-4L-400V 300 400 标准型 NEMA1(IP20)
KLD-DVR600-4L-400V 600 400 标准型 NEMA1(IP20)
KLD-DVR900-4L-400V 900 400 标准型 NEMA1(IP20)
KLD-DVR1200-4L-400V 1200 400 标准型 NEMA1(IP20)
KLD-DVR1500-4L-400V 1500 400 标准型 NEMA1(IP20)

技术参数


  • 输入

    额定交流输入线电压:208V-480V(其他电压等级可定制)

    输入电压范围:-15%~+15%

    电网频率范围:50Hz/60Hz±5Hz

    接线方式:三相三线/三相四线

    多机并联:支持多模块并联

    工作效率:>99%

    输出

    补偿能力:标准机型0~100%剩余电压补偿至100%

    输出频率:50±0.01Hz或60±0.01Hz

    电压谐波:≤3%

    电压不平衡(负序/正序):100%非平衡负载情况下<3%

    过载能力:200%

    性能指标

    快速响应时间: <10us

    全响应时间: <2ms

    噪声: ≤60db(100%负载)

    散热方式: 智能风冷

    保护功能: 短路保护、直流母线欠压/过压保护、功率半导体故障保护、过载保护等

    使用环境

    环境温度: -10℃~+50℃

    环境湿度: 最大95%RH(无凝露)

    贮存温度: -25℃~55℃

    海拔: <1500米,1500米以上每增加100米,功率降低1%

    防护等级: IP20(更高可定制)
