KLD-S系列

智能电容器

智能电容器是无功补偿回路集成化的智能补偿设备,一体式的设计对于安装空间更加友好。

产品概述

KLD-S系列智能电容器是低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备,集电力电子技术、测控传感技术、网络通讯技术及电气制造等先进技术,将传统无功补偿产品集成化、网络化、智能化。具有结构简单、维护方便可靠性高等特点。

模块化结构将相关元器件组合为一个整体,体积小、现场接线简单、维护方便。在无功补偿容量不足时可方便增加智能电容模块,进行扩容,满足无功需求。智能电容器具有短路保护、缺相保护 、过电流保护、过温保护等功能,有效保障使用安全,延长设备寿命。

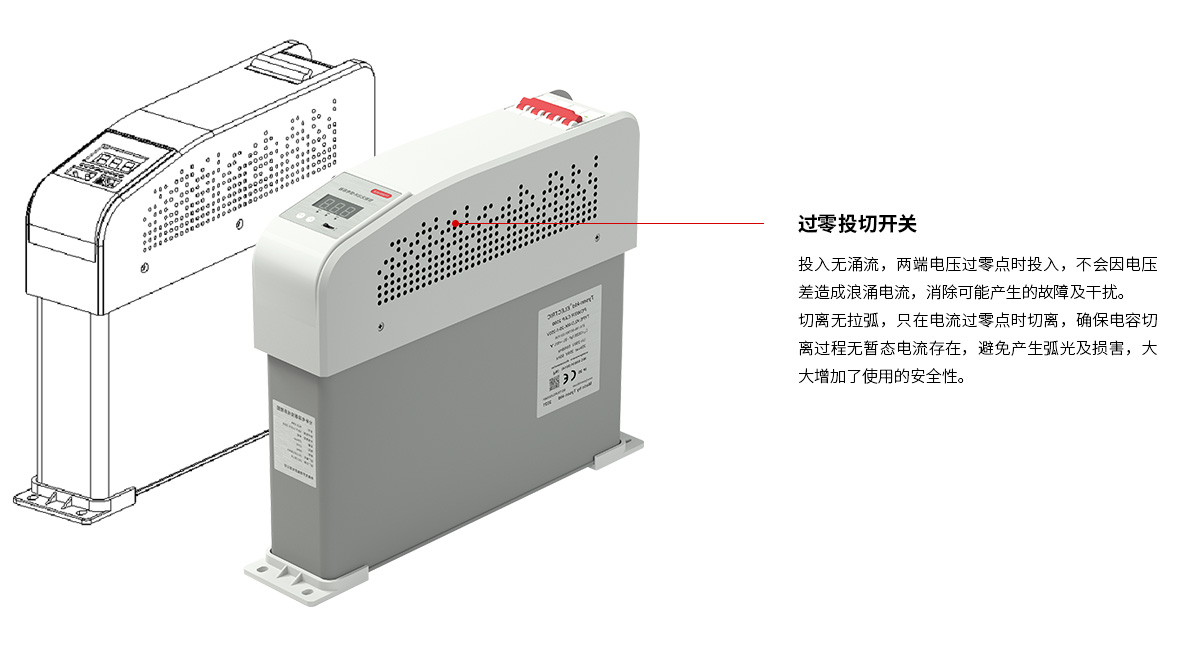

过零投切技术

集成一体化结构让安装更方便,过温保护功能让使用更安全

抗谐波功能

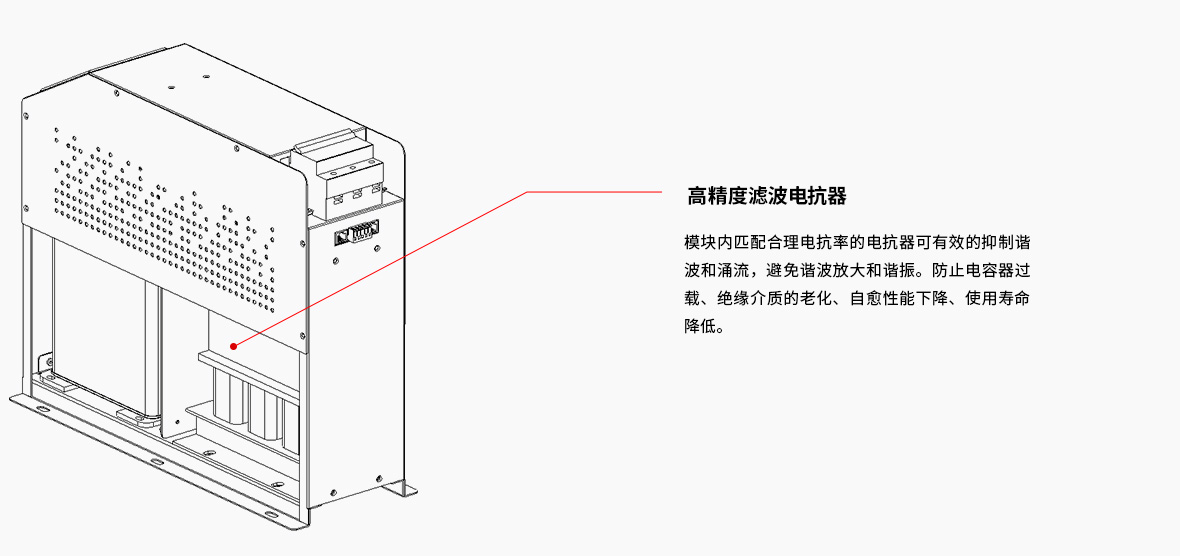

选用KLD-SBKS系列滤波型智能电容器,可抑制谐波对电容器的危害,保证运行安全

分层式模块化结构设计

使用灵活、维护方便、外观美观更适用现代化配电室

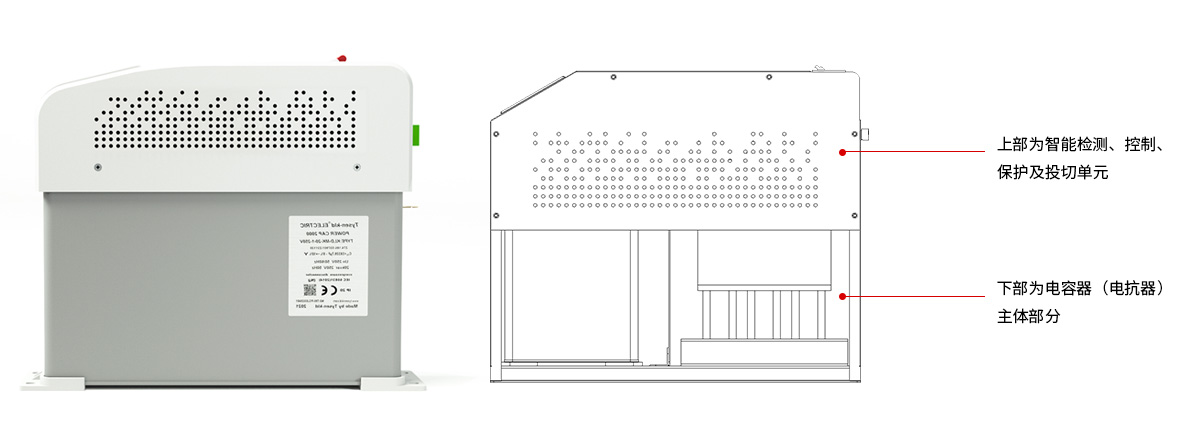

智能电容采用上下分体式结构,主回路元件与控制回路完全隔离,分层设计热量散发效率得到有效提升,可实现产品的快速组装和拆卸、维护、保养等操作,改变了传统无功补偿装置体积庞大和笨重的结构模式。

技术参数

电源环境
额定电压 AC220V/380V
工作电压 额定电压±20%
电压波形 正弦波,总畸变率不大于5%
工频频率 50Hz
测量精度指标
电压 ≤0.5%
电流 ≤0.5%
功率损耗 ≤1%
功率因数 ±0.01
智能投切开关指标
零投切偏移度 ≤2.5°
零投切涌流 ≤3倍额定电流
耐电压冲击 ≥AC3500V(DC5000V)
无功控制参数
无功控制误差 ≤最小电容器容量的75%
无功容量 单台≤40kvar(三相)、≤30kvar(单相)
可靠性参数
控制准确率 100%
容量运行时间衰减率 ≤1%/五年
电容器容量投切衰减率 ≤0.1%/万次
年故障率 ≤0.01%
电容容差 0%~+3%
平均使用寿命 200,000h
选型表

KLD-SMK系列智能电容器

型号 容量(kvar) 组成方式 系统电压(V)
单相
KLD-SMK-20-1-250V-R 20 10kvar+10kvar 400
KLD-SMK-15-1-250V-R 15 10kvar+5kvar 400
KLD-SMK-10-1-250V-R 10 10kvar 400
KLD-SMK-5-1-250V-R 5 5kvar 400
三相
KLD-SMK-40-450V-R 40 20kvar+20kvar 400
KLD-SMK-30-450V-R 30 20kvar+10kvar 400
KLD-SMK-20-450V-R 20 10kvar+10kvar 400
KLD-SMK-15-450V-R 15 10kvar+5kvar 400
KLD-SMK-10-450V-R 10 5kvar+5kvar 400

KLD-SBKS系列智能电容器

型号 容量(kvar) 电抗率 系统电压(V)
单相
KLD-SBKS7-30-1-280V-R 30 7% 400
KLD-SBKS7-20-1-280V-R 20 7% 400
KLD-SBKS7-15-1-280V-R 15 7% 400
KLD-SBKS7-10-1-280V-R 10 7% 400
KLD-SBKS7-5-1-280V-R 5 7% 400
三相
KLD-SBKS7-40-480V-R 40 7% 400
KLD-SBKS7-30-480V-R 30 7% 400
KLD-SBKS7-20-480V-R 20 7% 400
KLD-SBKS7-15-480V-R 15 7% 400
KLD-SBKS7-10-480V-R 10 7% 400

技术参数


  • 额定电压:AC220V/380V

    工作电压:额定电压±20%

    电压波形:正弦波,总畸变率不大于5%

    工频频率:50Hz

  • 电压:≤0.5%

    电流:≤0.5%

    功率损耗:≤1%

    功率因数:±0.01

  • 零投切偏移度:≤2.5°

    零投切涌流:≤3倍额定电流

    耐电压冲击:≥AC3500V(DC5000V)

  • 无功控制误差:≤最小电容器容量的75%

    无功容量:单台≤40kvar(三相)、≤30kvar(单相)

  • 控制准确率:100%

    容量运行时间衰减率:≤1%/五年

    电容器容量投切衰减率:≤0.1%/万次

    年故障率:≤0.01%

    电容容差:0%~+3%

    平均使用寿命:200,000h

选型表


KLD-SMK系列智能电容器

单相

  • 容量(kvar):20

    组成方式:10kvar+10kvar

    系统电压(V):400

  • 容量(kvar):15

    组成方式:10kvar+5kvar

    系统电压(V):400

  • 容量(kvar):10

    组成方式:10kvar

    系统电压(V):400

  • 容量(kvar):5

    组成方式:5kvar

    系统电压(V):400

三相

  • 容量(kvar):40

    组成方式:20kvar+20kvar

    系统电压(V):400

  • 容量(kvar):30

    组成方式:20kvar+10kvar

    系统电压(V):400

  • 容量(kvar):20

    组成方式:10kvar+10kvar

    系统电压(V):400

  • 容量(kvar):15

    组成方式:10kvar+5kvar

    系统电压(V):400

  • 容量(kvar):10

    组成方式:5kvar+5kvar

    系统电压(V):400

KLD-SBKS系列智能电容器

单相

  • 容量(kvar):30

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):20

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):15

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):10

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):10

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):5

    电抗率:7%

    系统电压(V):400

三相

  • 容量(kvar):40

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):30

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):20

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):15

    电抗率:7%

    系统电压(V):400

  • 容量(kvar):10

    电抗率:7%

    系统电压(V):400
