KLD-MK系列

低压电力电容器

一种创新的充气型自愈式防爆电容器,安全和环保技术的结合,更低的损耗,更小的尺寸。

产品概述

KLD系列低压电容器是一种创新的圆柱形防爆电容器,使用渐变式金属化聚丙烯薄膜技术,以确保绕组具有理想的自愈特性。我们使用气体取代传统的油及树脂等电介质,以干式技术实现对电容器的环保安全和体积小型化的更高要求。

通过长时间的真空干燥技术来确保电容器的工作稳定性。独特的蒸镀技术、波纹分切技术和优化的绕组排序,使我们的电容不仅具有杰出的容量体积比,而且具有很高的交流耐压和耐有效和尖峰电流冲击能力。便携的装配方式和良好的散热性能在更好的改善谐波危害和校正功率因数的同时,保证较大程度节约安装空间。

产品的技术设计、检测和使用,均符合 GB12747.1/ GB12747.2/IEC60831标准,具备CE认证及ROHS环保认证。

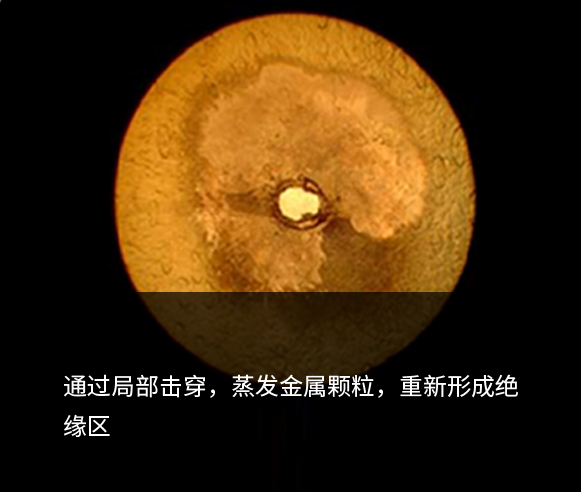

优异的自愈合性能

采用渐变金属层的蒸镀工艺,兼顾载流能力与自愈性能的均衡特性

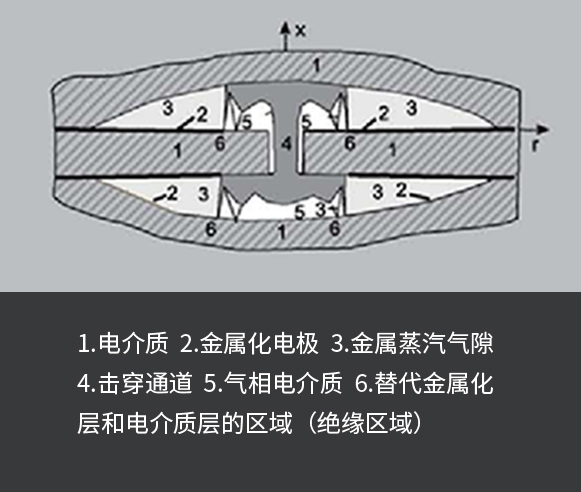

电容器绕组介质采用渐变式金属化聚丙烯薄膜,通过局部击穿,蒸发金属颗粒,重新形成绝缘区,使电容器自我隔离故障点,继续正常工作,达到自愈功能。同时因击穿导致的容量损失极少,可忽略不计,不影响电容器的正常使用。

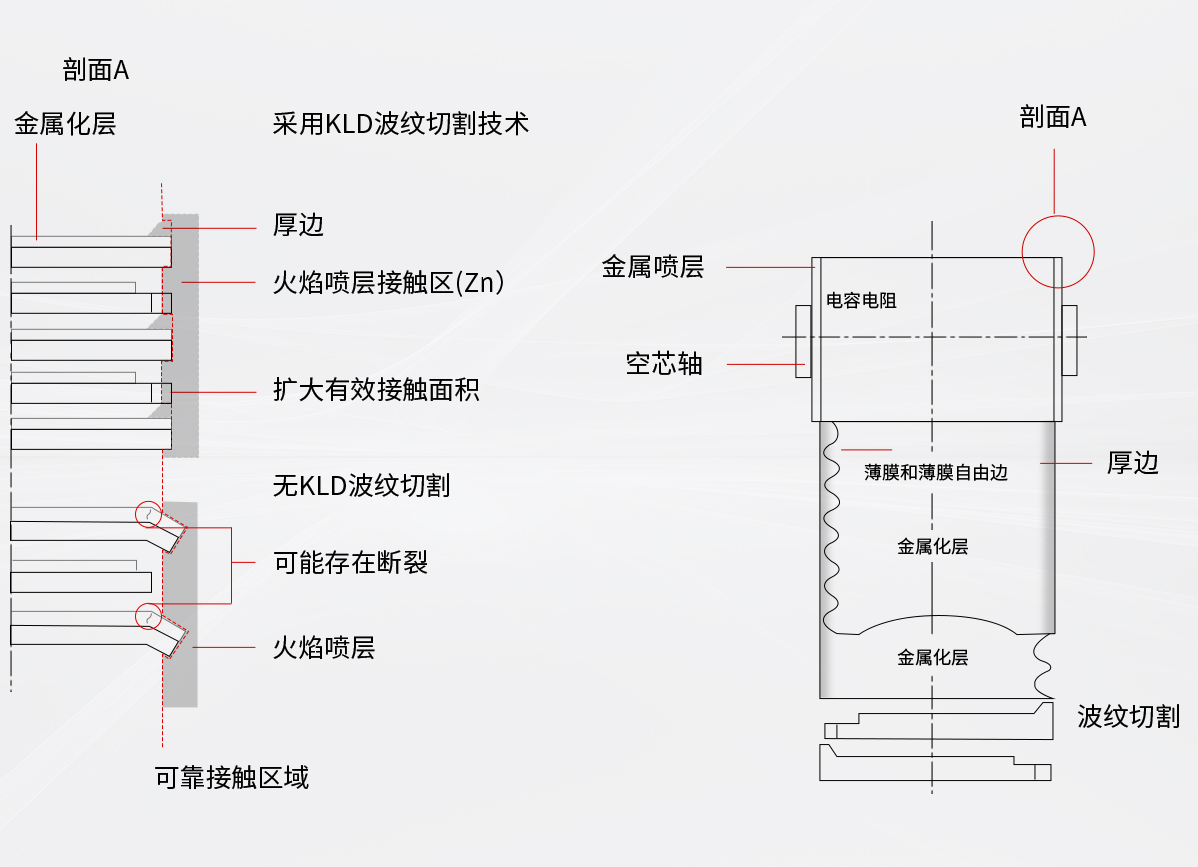

边缘加厚及波纹切割技术

采用边缘加厚及波纹切割技术的绕组,可以增强喷金颗粒与金属化层的连接可靠性

电容器采用薄膜厚边加强技术,可提高喷金面与电极的可靠连接。内部薄膜采用波纹、平滑相结合的切割方式,可使元件与金属喷层间产生最大的有效面,提高浪涌电流抑制能力。

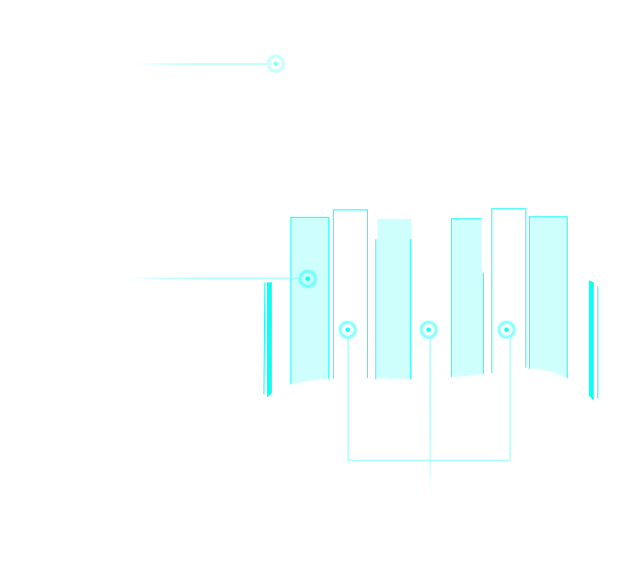

特殊的喷金工艺

突出的耐浪涌冲击能力,确保端子与绕组之间的低电感连接

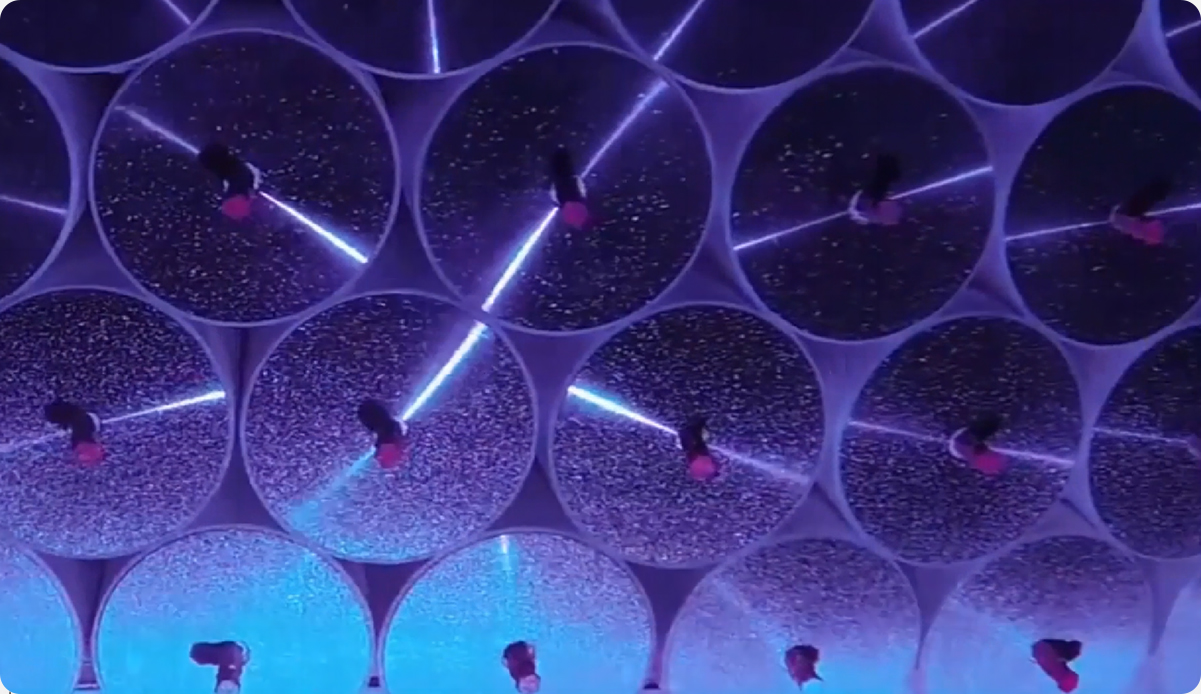

我们通过高速的喷金技术,将细小的锌粉颗粒打入到元件端面,并形成细腻的喷金面,便可引出电极,在整个过程中,每个绕组严格控制喷金层的厚度及表面平整度,实现损耗低、性能稳定、使用寿命长。

更多安全性考虑

考虑利于用户使用的安全措施,预防事故与接触

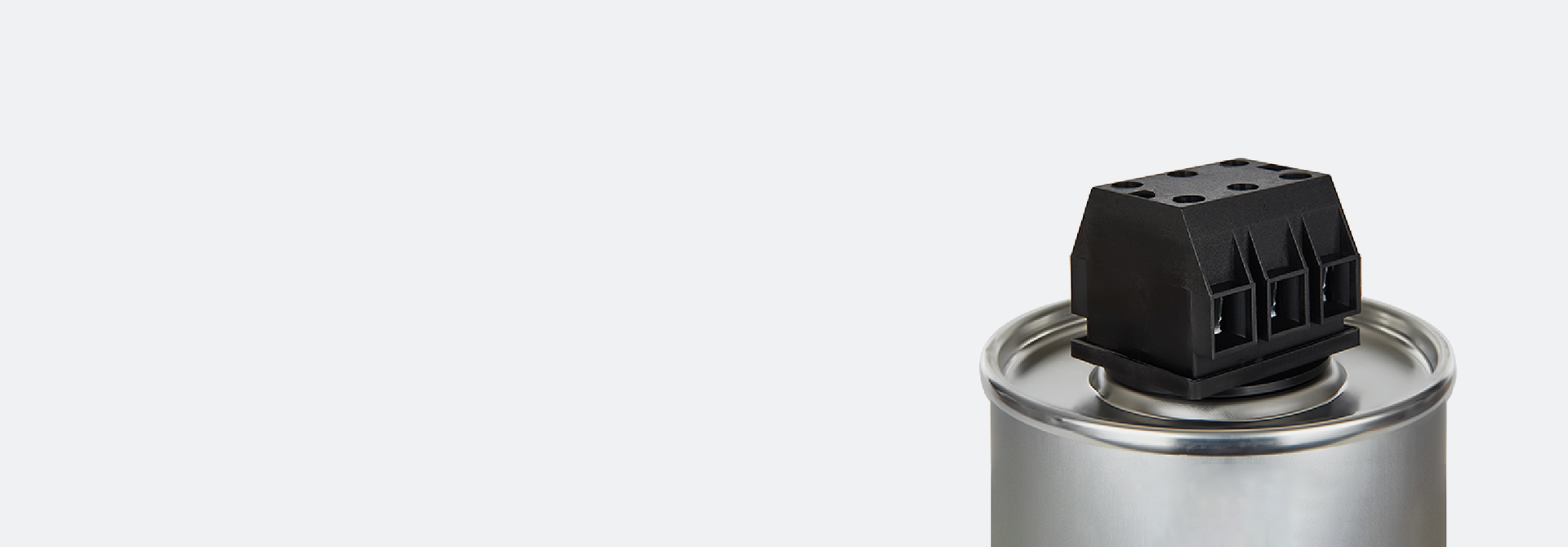

根据GB12747/IEC60831的标准,每台电容器都严格通过出厂例行试验,每台三相电容器端子都配置可以预防意外手指与带电体接触的端盖,并配备放电电阻,很好的保护现场工作人员的人体安全。

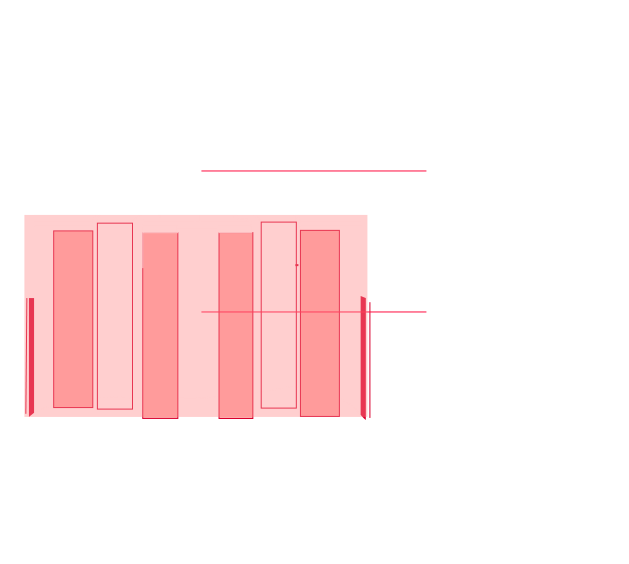

高效的过压分离技术

通过“压力释放技术”让电容更安全

KLD-MK系列电容器采用圆柱形铝罐外壳,内部具有“压力释放结构”。通过向上推起电容器的顶部,从而达到释放压力的目的。同时内部金属导线被拉断,有效阻碍电流流过,切除电容器。

技术参数

额定电压 230~1000V,50/60Hz
过电压 1.1Un(长期),1.15Un(30min),1.3Un(5min)
过电流 2.0In
浪涌电流 500In
电容容差 ±5%
电介质 优质聚丙烯薄膜
灌注材料 惰性绝缘材料气体,氮气
介质损耗 ≤0.1W/kvar
安全特性 干式技术,过压分离器,自愈合
放电时间 带放电电阻,50s放电到50V以下
外形结构 圆柱形铝制金属外壳,底部设有安全螺栓
环境温度 -40/D;最大温度+55℃ ,日平均最高+45℃,年平均最高+35℃,最低-40℃
冷却方式 自然冷却或强迫冷却
安装位置 任意位置,底部螺栓接地
相对湿度 ≤95%
海拔高度 常规2000米(更高海拔可定制)
防护等级 IP20,室内装配(与封盖一起装配,满足IP54)
使用寿命 >200000h
技术标准 遵循GB12747、IEC60831、VDE0560-46/47
选型表

型号 容量(kvar) 损耗(W/kvar) 设计使用寿命(h)
单相
KLD-MK-5-1-280V 5 ≤0.1 200,000
KLD-MK-10-1-280V 10 ≤0.1 200,000
KLD-MK-15-1-280V 15 ≤0.1 200,000
KLD-MK-5-1-300V 5 ≤0.1 200,000
KLD-MK-10-1-300V 10 ≤0.1 200,000
KLD-MK-15-1-300V 15 ≤0.1 200,000
三相
KLD-MK-12.5-480V 12.5 ≤0.1 200,000
KLD-MK-15-480V 15 ≤0.1 200,000
KLD-MK-20-480V 20 ≤0.1 200,000
KLD-MK-25-480V 25 ≤0.1 200,000
KLD-MK-30-480V 30 ≤0.1 200,000
KLD-MK-12.5-525V 12.5 ≤0.1 200,000
KLD-MK-15-525V 15 ≤0.1 200,000
KLD-MK-20-525V 20 ≤0.1 200,000
KLD-MK-25-525V 25 ≤0.1 200,000
KLD-MK-30-525V 30 ≤0.1 200,000

技术参数


  • 额定电压:230~1000V,50/60Hz

    过电压:1.1Un(长期),1.15Un(30min),1.3Un(5min)

    过电流:2.0In

    浪涌电流:500In

    电容容差:±5%

    电介质:优质聚丙烯薄膜

    灌注材料:惰性绝缘材料气体,氮气

    介质损耗:≤0.1W/kvar

    安全特性:干式技术,过压分离器,自愈合

    放电时间:带放电电阻,50s放电到50V以下

    外形结构:圆柱形铝制金属外壳,底部设有安全螺栓

    环境温度:-40/D;最大温度+55℃ ,日平均最高+45℃,年平均最高+35℃,最低-40℃

    冷却方式:自然冷却或强迫冷却

    安装位置:任意位置,底部螺栓接地

    相对湿度:≤95%

    海拔高度:常规2000米(更高海拔可定制)

    防护等级:IP20,室内装配(与封盖一起装配,满足IP54)

    使用寿命:>200000h

    技术标准:遵循GB12747、IEC60831、VDE0560-46/47
