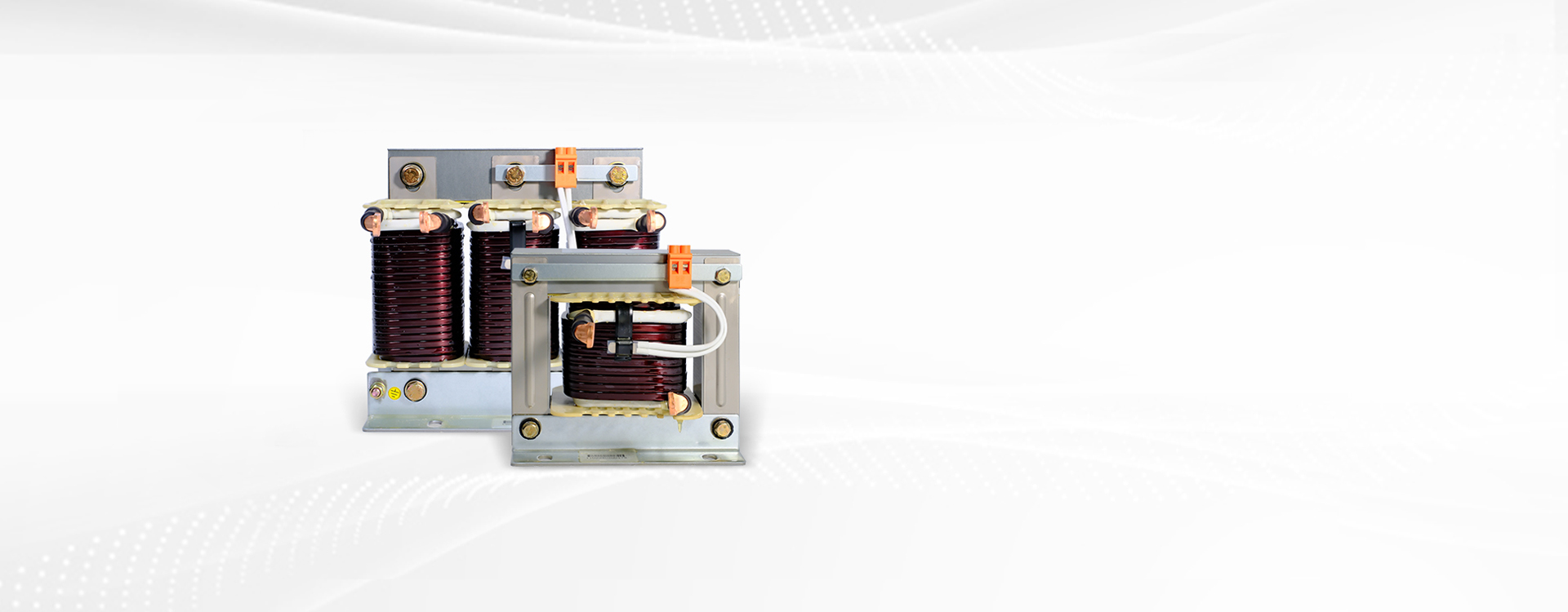

KLD-FD系列

低压滤波电抗器

滤波电抗器可以实现对电容器的有效保护,减少补偿时由于谐波造成的过载,并避免与电网电感发生谐振的可能。

产品概述

电网中如存在变频器、整流装置及其它产生谐波的用电负荷,则电容柜需加装滤波电抗器。低压滤波电抗器与电容器串联后,可承受由基波电流和谐波电流产生的损耗,在常规环境下不会超过绝缘材料的温度范围。

KLD-FD系列低压滤波电抗器的抗值精确度高,具有高线性度用以承受电容器的切换,而不会由于很大的电网谐波畸变而引起饱和,同时带防止漏磁设计的铁芯电抗器具有更低的损耗和噪音水平。

低压滤波电抗器与电容器串联搭配使用,组成低压无功补偿装置,会给电网系统提供无功补偿、提高功率因数、降低线路及变压器损耗,起到电压支撑作用。同时抑制谐波电流的放大作用,排除谐振隐患,充分保护电容器的运行安全和使用寿命。

可靠的运行表现

通过优质的用材及精密的安装,使得产品具有极佳的电气特性

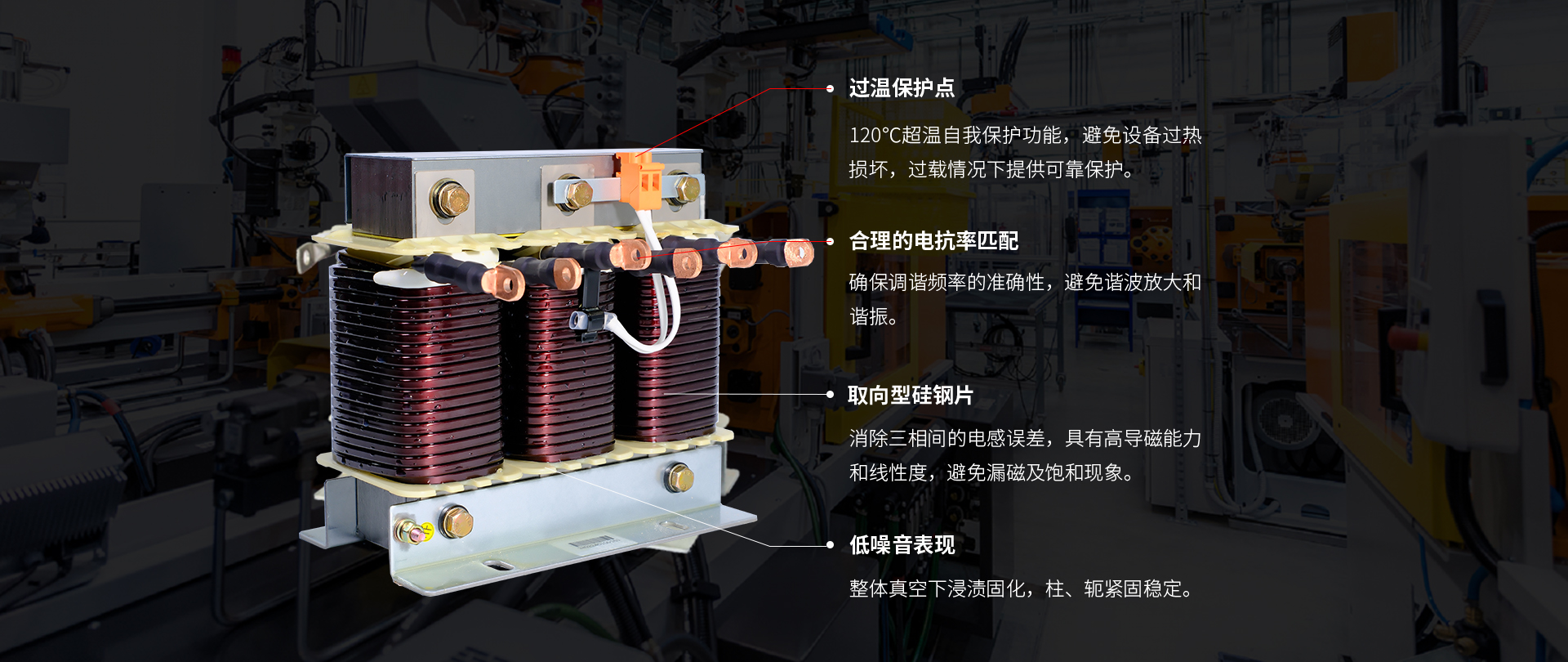

在生产工艺中产品都进行了整体真空下浸渍固化,避免水分子对电抗器性能与寿命的影响。每一台电抗器都为客户配置了过温保护点,确保在异常情况下,联动投切开关进行快速可靠的切离。

高线性度及短时电流

线性度和短时电流是重要的指标参数,2.0In线性度与50倍额定短时电流能力

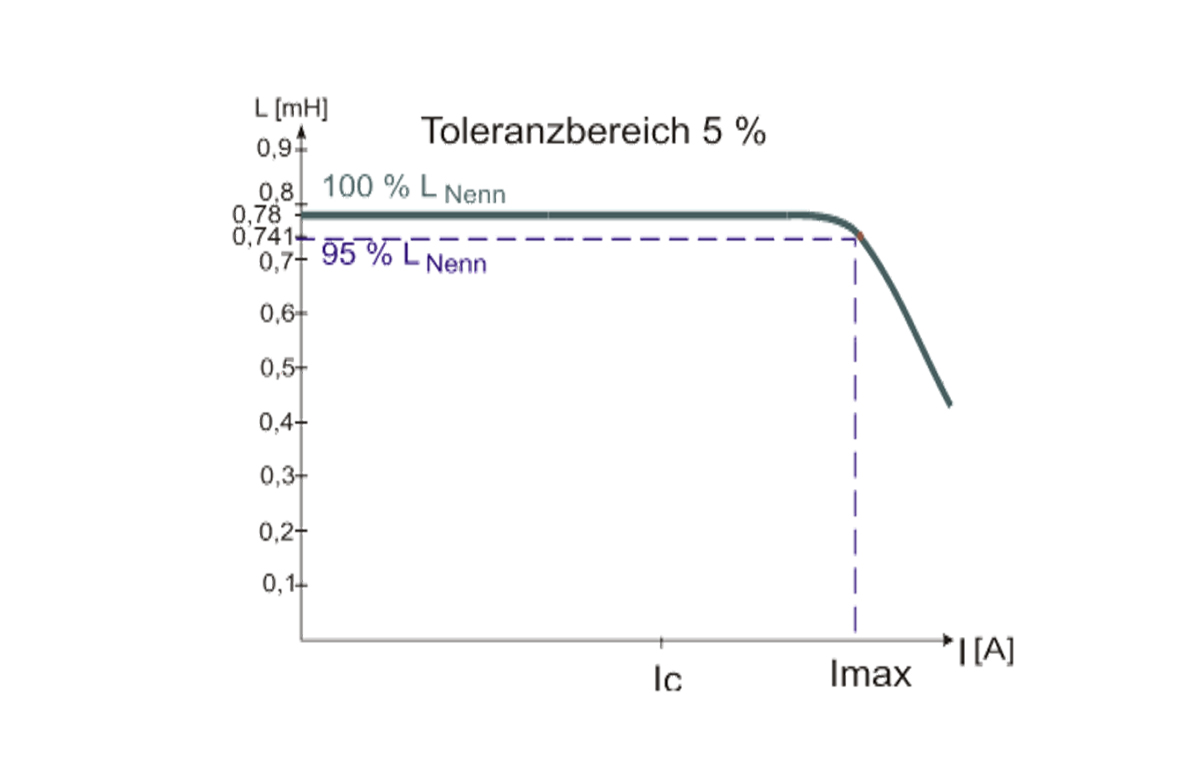

线圈通过电流时产生磁场,并随着电流而提升,当达到某一程度时便不能继续增强,即“磁饱和”,此后电感值由固定值呈抛物线下降。KLD-FD系列电抗器在通过2.0In时,不会发生磁饱和现象。

技术参数

额定电压 230~800V,50/60Hz
输出功率 5~100kvar
电 抗 率 7%,14%或其它电抗率
过载能力 1.8In
最大电压 1.1Un
线 性 度 2.0In
冷却方式 自然冷却
层间绝缘 Nomex优质绝缘纸
浸渍方式 聚酯树脂,H级
绝缘水平 绕组-铁芯3kV
过温保护 120℃常闭接点
参数误差 ±3%
海拔高度 常规2000米(更高海拔可定制)
环境温度 -40℃~+45℃(最高可达+55℃)
技术标准 遵循GB1094、VDE0550/0532、IEC76
选型表

型号 容量(kvar) 电抗系数 出线方式 温度监控
单相
KLD-FD7-5-1-230V 5 7% 侧出线
KLD-FD7-10-1-230V 10 7% 侧出线
KLD-FD7-15-1-230V 15 7% 侧出线
KLD-FD14-5-1-230V 5 14% 侧出线
KLD-FD14-10-1-230V 10 14% 侧出线
KLD-FD14-15-1-230V 15 14% 侧出线
三相
KLD-FD7-12.5-400V 12.5 7% 侧出线
KLD-FD7-15-400V 15 7% 侧出线
KLD-FD7-20-400V 20 7% 侧出线
KLD-FD7-25-400V 25 7% 侧出线
KLD-FD7-30-400V 30 7% 侧出线
KLD-FD7-40-400V 40 7% 侧出线
KLD-FD7-50-400V 50 7% 侧出线
KLD-FD7-60-400V 60 7% 侧出线
KLD-FD14-12.5-400V 12.5 14% 侧出线
KLD-FD14-15-400V 15 14% 侧出线
KLD-FD14-20-400V 20 14% 侧出线
KLD-FD14-25-400V 25 14% 侧出线
KLD-FD14-30-400V 30 14% 侧出线
KLD-FD14-40-400V 40 14% 侧出线
KLD-FD14-50-400V 50 14% 侧出线
KLD-FD14-60-400V 60 14% 侧出线

技术参数


  • 额定电压:230~800V,50/60Hz

    输出功率:5~100kvar

    电 抗 率:7%,14%或其它电抗率

    过载能力:1.8In

    最大电压:1.1Un

    线 性 度:2.0In

    冷却方式:自然冷却

    层间绝缘:Nomex优质绝缘纸

    浸渍方式:聚酯树脂,H级

    绝缘水平:绕组-铁芯3kV

    过温保护:120℃常闭接点

    参数误差:±3%

    海拔高度:常规2000米(更高海拔可定制)

    环境温度:-40℃~+45℃(最高可达+55℃)

    技术标准:遵循GB1094、VDE0550/0532、IEC76

选型表


单相

  • 容量(kvar):5

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):10

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):15

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):5

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):10

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):15

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

三相

  • 容量(kvar):12.5

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):15

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):20

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):25

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):30

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):40

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):50

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):60

    电抗系数:7%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):12.5

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):15

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):20

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):25

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):30

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):40

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):50

    电抗系数:14%

    出线方式:侧出线

    温度监控:有

  • 容量(kvar):60

    电抗系数:14%

    出线方式:侧出线

    温度监控:有
