KLD-AMS系列

有源滤波器

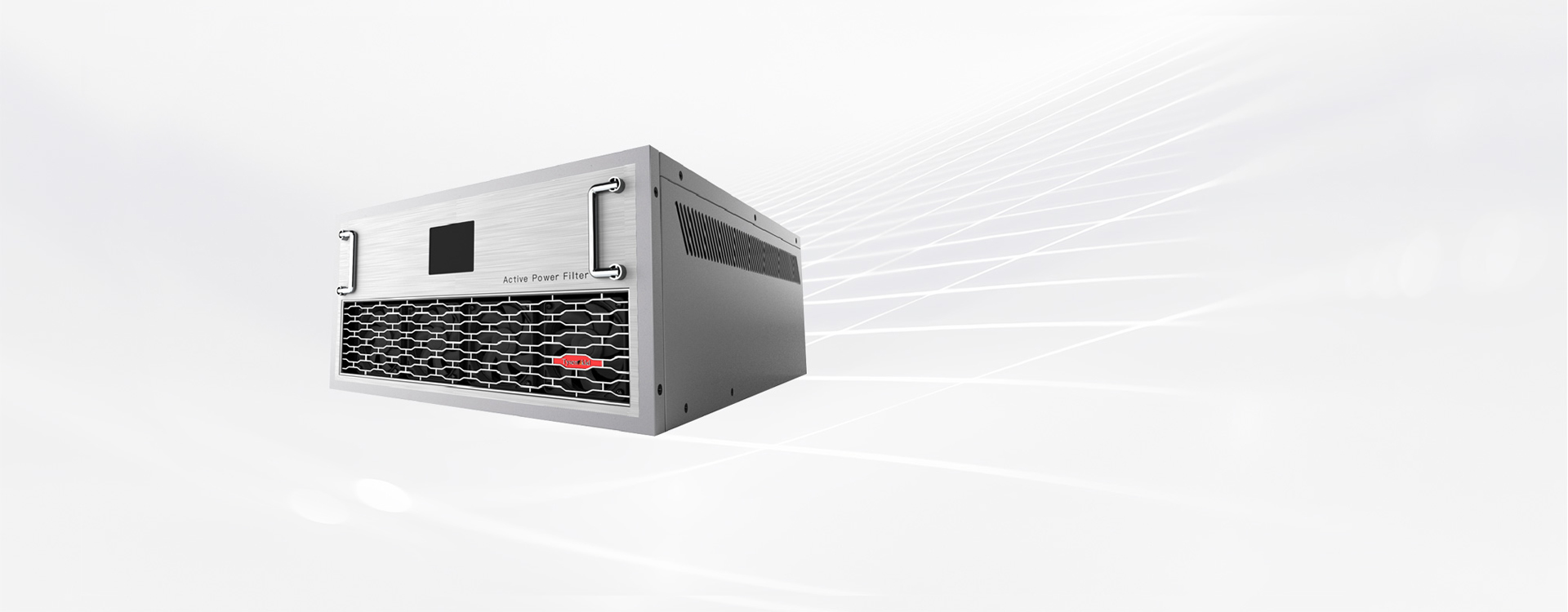

KLD-AMS系列 有源滤波器

为工商业设施的电能质量保驾护航,帮助各行业用户解决电力配电系统中棘手的谐波干扰问题。

产品概述

随着科学技术进步发展,越来越多的电力电子装置等非线性负载应用于企业当中,如整流器、变频器、UPS、电梯、空调、节能灯、计算机、家用电器等。这些非线性负载会产生大量谐波电流并注入电网中,使电压波形产生畸变。这种电压谐波污染会对电网和所有后端用户产生严重的危害。另外,冲击性、波动性负载,比如:电弧炉焊接设备等,在运行中不仅会产生大量的高次谐波,而且造成电压波动、闪变和三相不平衡等电能质量问题,危害电网的安全运行。谐波实际上是一种干扰量,使电网受到“污染”。

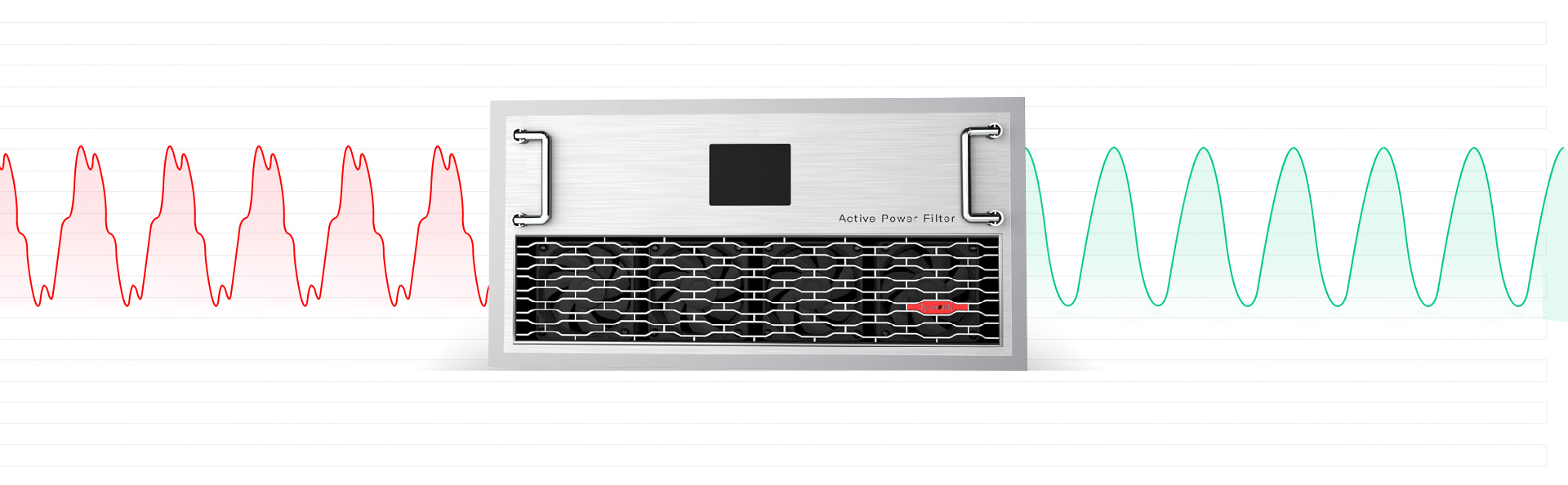

KLD-AMS系列有源电力滤波器与谐波源并联,通过实时检测跟踪谐波源负载产生的谐波电流,快速生成与之大小相等方向相反的电流加以抵消,从而消除谐波,避免系统电压、电流波形发生畸变。装置具有自适应功能,可对频率和大小都变化的谐波进行补偿,对补偿对象有极快的响应。

实时动态滤波响应

KLD-AMS系列有源滤波器能自动跟踪系统,根据谐波情况进行治理,可滤除2-71次谐波。

有源滤波器正常运行时,既能同时全域滤除谐波,也可以有选择性滤除各次谐波,根据需求调整任意次谐波滤除率。

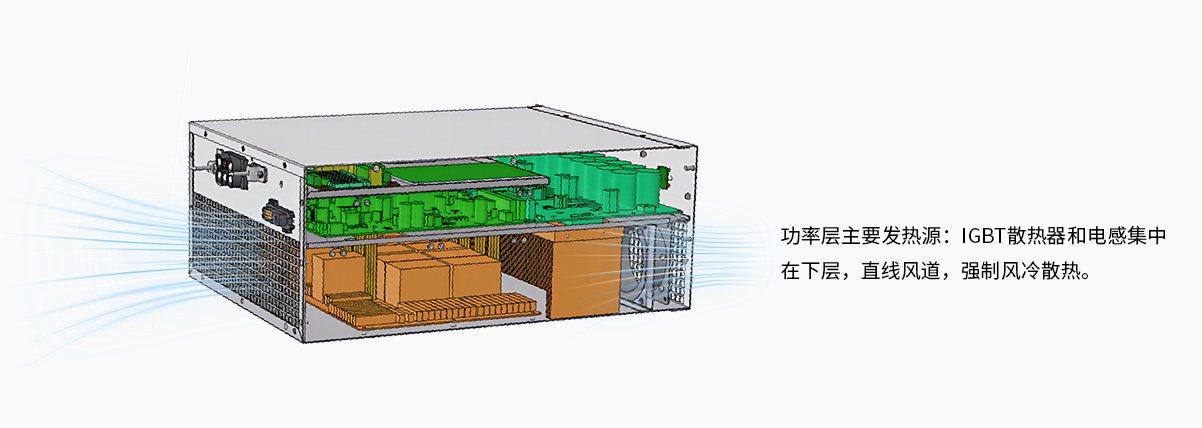

分层式独立风道设计

模块采用分层式设计,并配备专用独立散热系统

内部采用分层式设计,不同功能区域之间是相互分隔的,适用于粉尘、导电颗粒、盐碱、潮湿等恶劣使用环境。每一台模块都配有独立的散热设计,能快速的传热及散热,降低设备运行温度,整机噪音≤60dB。

高速傅里叶算法

源于我们在各行业的谐波治理经验,不断优化基于FFT的快速控制算法

DSP将采集的系统波形进行运算分解,识别需要被治理的各次谐波分量特征。根据设定的参数和控制要求,计算得到输出电流,产生对应的控制逆变器IGBT开关器件的脉宽调制信号,使得主电路可以产生所需的波形,以最小的功耗达到最大的治理作用。

三电平拓扑结构

全系采用三电平拓扑结构,为用户提供可靠的治理保证!

  • ●   更少的纹波电流
  • ●   更少的电感损耗
  • ●   更少的开关损耗
  • ●   更高的谐波滤波效率
  • ●   更高的内部转换效率
  • ●   更高的开关频率激发
技术参数

输入
工作电压 200~690V
工作频率 50/60±10%Hz
性能指标
滤波能力 可高达97%
滤波范围 2~71次谐波
全响应时间 ≤10ms
功率因数校正 有,可设定
IGBT频率 20kHz
过载保护 自动限流在100%额定输出
接口模块
显示界面 新型全彩显示屏,实时显示系统谐波和设备输出谐波电流
操作界面 液晶智能操作单元
显示语言 简体中文/英文
通讯接口 RS485/RS232
环境运行
环境温度 -10℃~+55℃
存储温度 -40℃~+75℃
相对湿度 最大95%RH(无凝露)
海拔高度 ≤1500米;1500-4000米之间,每增加100m,功率降低1%
选型表

型号 额定补偿电流(A) 额定电压(V) 类型 冷却方式
三相三线制
KLD-AMS25-3L-400V-HD 25 400 壁挂式、自带屏幕 强制风冷
KLD-AMS50-3L-400V-RD 50 400 机架式、自带屏幕 强制风冷
KLD-AMS100-3L-400V-RC 100 400 机架式、集中监控 强制风冷
KLD-AMS150-3L-400V-RC 150 400 机架式、集中监控 强制风冷
三相四线制
KLD-AMS25-4L-400V-HD 25 400 壁挂式、自带屏幕 强制风冷
KLD-AMS50-4L-400V-RD 50 400 机架式、自带屏幕 强制风冷
KLD-AMS100-4L-400V-RC 100 400 机架式、集中监控 强制风冷
KLD-AMS150-4L-400V-RC 150 400 机架式、集中监控 强制风冷

技术参数


  • 输入

    工作电压:200~690V

    工作频率:50/60±10%Hz

    性能指标

    滤波能力:可高达97%

    滤波范围:2~71次谐波

    全响应时间:≤10ms

    功率因数校正:有,可设定

    IGBT频率:20kHz

    过载保护:自动限流在100%额定输出

    接口模块

    显示界面:新型全彩显示屏,实时显示系统谐波和设备输出谐波电流

    操作界面:液晶智能操作单元

    显示语言:简体中文/英文

    通讯接口:RS485/RS232

    环境运行

    环境温度:-10℃~+55℃

    存储温度:-40℃~+75℃

    相对湿度:最大95%RH(无凝露)

    海拔高度:≤1500米;1500-4000米之间,每增加100m,功率降低1%

选型表


三相三线制

  • 额定补偿电流(A):25

    额定电压(V):400

    类型:壁挂式、自带屏幕

    冷却方式:强制风冷

  • 额定补偿电流(A):50

    额定电压(V):400

    类型:机架式、自带屏幕

    冷却方式:强制风冷

  • 额定补偿电流(A):100

    额定电压(V):400

    类型:机架式、集中监控

    冷却方式:强制风冷

  • 额定补偿电流(A):150

    额定电压(V):400

    类型:机架式、集中监控

    冷却方式:强制风冷

三相四线制

  • 额定补偿电流(A):25

    额定电压(V):400

    类型:壁挂式、自带屏幕

    冷却方式:强制风冷

  • 额定补偿电流(A):50

    额定电压(V):400

    类型:机架式、自带屏幕

    冷却方式:强制风冷

  • 额定补偿电流(A):100

    额定电压(V):400

    类型:机架式、集中监控

    冷却方式:强制风冷

  • 额定补偿电流(A):150

    额定电压(V):400

    类型:机架式、集中监控

    冷却方式:强制风冷
