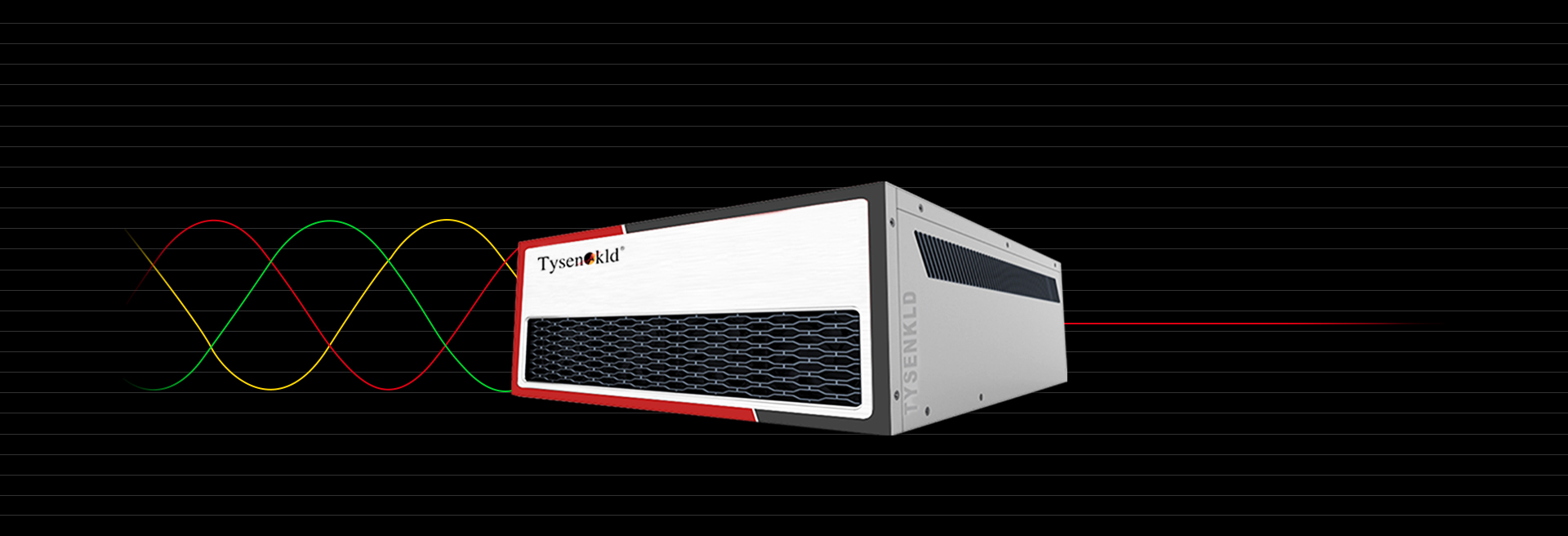

KLD-PES1-M系列
储能变流器PCS
50-200kW
KLD-PES1-M系列 储能变流器PCS 50-200kW
智能
安全
可靠

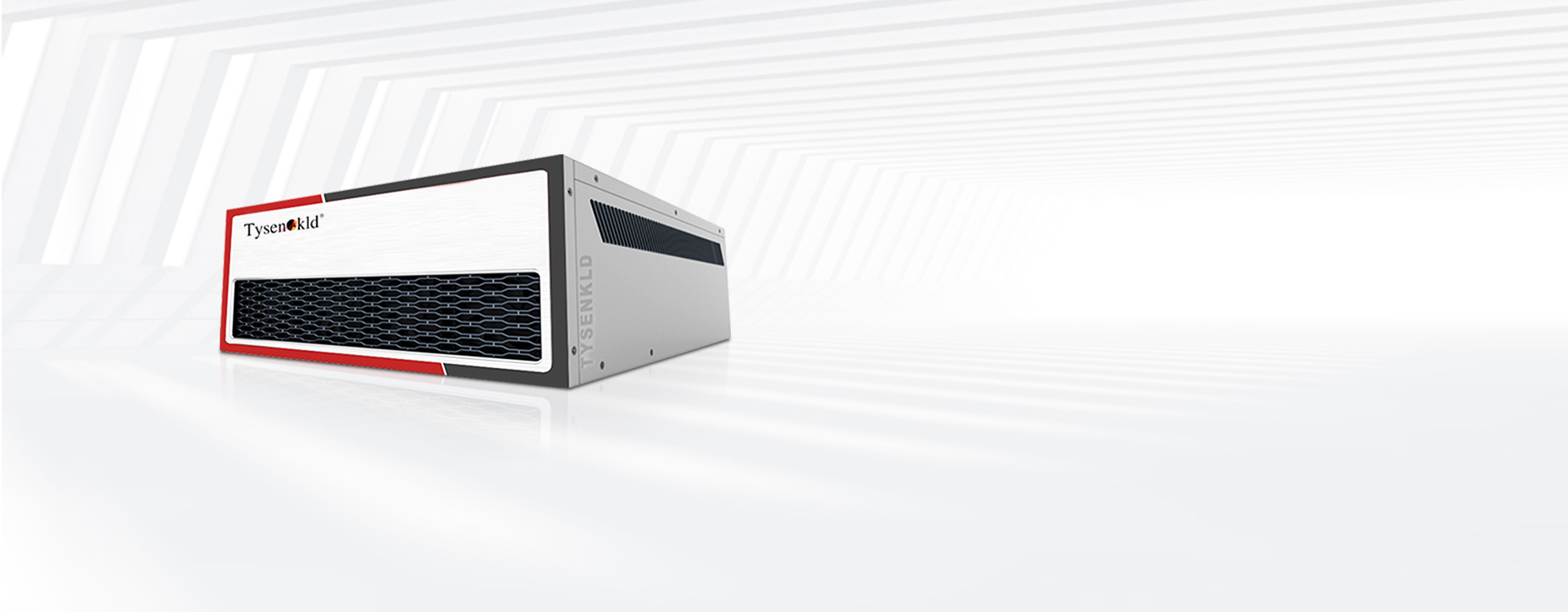

KLD-PES1-M系列
储能变流器PCS
50-200kW
KLD-PES1-M系列 储能变流器PCS 50-200kW

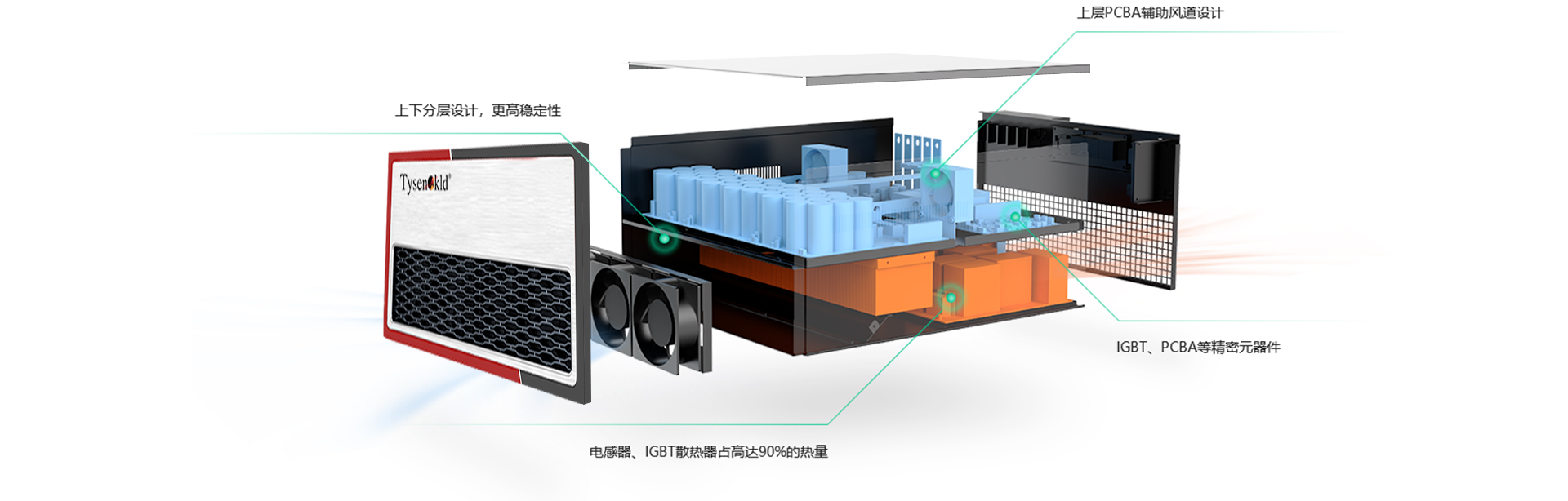

KLD-PES1-M系列储能变流器模块功率范围30-200kW,由 DC/AC 双向变流器、控制单元等元器件构成。PCS 控制器通过通讯接收控制指令信号，根据功率指令控制变流器对电池进行充电或放电操作，从而实现对电网功率的调节。
主动式与被动式孤岛检测方法相结合。
支持并网运行、离网运行；并可以实现并网与离网的平滑无缝切换。
各模块独立运行，云平台实时监控，系统在线率99%。
双向额定电压一致，宽范围电压运行，直流1500V光伏系统配置。
支持基于Ethercat高速通信，响应时间快，可大大缩短调频响应时间。
PCS可单独控制，也可支持与BMS、EMS联动，系统多支路控制，多重保护，更加安全可靠。
| 产品型号 | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| 交流参数 | |||||
| 额定功率 | 50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| 交流过载能力 | 1.1倍长期运行 | ||||
| 额定交流电流 | 72A | 144A | 180A | 180A | 167A |
| 最大交流电流 | 79A | 159A | 198A | 198A | 184A |
| 额定电网电压 | AC 400V | AC 690V | |||
| 交流接入方式 | 三相三线 | 三相四线 | 三相三线 | ||
| 电网频率范围 | 50/60±2.5Hz | ||||
| 电网电压范围 | -15% ～ +10% | ||||
| 电流总谐波畸变率 | ≤3% 满载 | ||||
| 功率因数 | -0.98～ +0.98 | ||||
| 直流参数 | |||||
| 直流电压范围 | DC 300-500V | DC 630V~1000V | DC 600V~1000V | DC 650V~1000V | DC 950V~1500V |
| 最大直流电流 | 189A | 174A | 215.86A | 215.86A | 224.5A |
| 直流缓启功能 | 具备 | ||||
| 稳压精度 | ≤2% | ||||
| 稳流精度 | ≤5% | ||||
| 系统参数 | |||||
| 最大效率 | 98.50% | ||||
| 工作环境温度 | -30℃~60℃（50℃以上降额） | ||||
| 允许相对湿度 | ≤95%RH，无冷凝 | ||||
| 噪声 | ＜75dB | ||||
| 冷却方式 | 智能风冷 | ||||
| 防护等级 | IP21 | ||||
| 海拔 | 3000米（大于3000米需降额使用） | ||||
| 通信接口 | RS485、CAN、Ethernet | ||||
| 通信协议 | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
备注：查看详细参数请至资料下载页面
交流参数
额定功率：50kW
交流过载能力：1.1倍长期运行
额定交流电流：72A
最大交流电流：79A
额定电网电压：AC 400V
交流接入方式：三相三线
电网频率范围：50/60±2.5Hz
电网电压范围：-15% ～ +10%
电流总谐波畸变率：≤3% 满载
功率因数：-0.98～ +0.98
直流参数
直流电压范围：DC 300-500V
最大直流电流：189A
直流缓启功能：具备
稳压精度：≤2%
稳流精度：≤5%
系统参数
最大效率：98.50%
工作环境温度：-30℃~60℃（50℃以上降额）
允许相对湿度：≤95%RH，无冷凝
噪声：＜75dB
冷却方式：智能风冷
防护等级：IP21
海拔：3000米（大于3000米需降额使用）
通信接口：RS485、CAN、Ethernet
通信协议：MODBUS TCP/RTU、IEC61850、CAN2.0
交流参数
额定功率：100kW
交流过载能力：1.1倍长期运行
额定交流电流：144A
最大交流电流：159A
额定电网电压：AC 400V
交流接入方式：三相三线
电网频率范围：50/60±2.5Hz
电网电压范围：-15% ～ +10%
电流总谐波畸变率：≤3% 满载
功率因数：-0.98～ +0.98
直流参数
直流电压范围：DC 630V~1000V
最大直流电流：174A
直流缓启功能：具备
稳压精度：≤2%
稳流精度：≤5%
系统参数
最大效率：98.50%
工作环境温度：-30℃~60℃（50℃以上降额）
允许相对湿度：≤95%RH，无冷凝
噪声：＜75dB
冷却方式：智能风冷
防护等级：IP21
海拔：3000米（大于3000米需降额使用）
通信接口：RS485、CAN、Ethernet
通信协议：MODBUS TCP/RTU、IEC61850、CAN2.0
交流参数
额定功率：125kW
交流过载能力：1.1倍长期运行
额定交流电流：180A
最大交流电流：198A
额定电网电压：AC 400V
交流接入方式：三相三线
电网频率范围：50/60±2.5Hz
电网电压范围：-15% ～ +10%
电流总谐波畸变率：≤3% 满载
功率因数：-0.98～ +0.98
直流参数
直流电压范围：DC 600V~1000V
最大直流电流：215.86A
直流缓启功能：具备
稳压精度：≤2%
稳流精度：≤5%
系统参数
最大效率：98.50%
工作环境温度：-30℃~60℃（50℃以上降额）
允许相对湿度：≤95%RH，无冷凝
噪声：＜75dB
冷却方式：智能风冷
防护等级：IP21
海拔：3000米（大于3000米需降额使用）
通信接口：RS485、CAN、Ethernet
通信协议：MODBUS TCP/RTU、IEC61850、CAN2.0
交流参数
额定功率：125kW
交流过载能力：1.1倍长期运行
额定交流电流：180A
最大交流电流：198A
额定电网电压：AC 400V
交流接入方式：三相四线
电网频率范围：50/60±2.5Hz
电网电压范围：-15% ～ +10%
电流总谐波畸变率：≤3% 满载
功率因数：-0.98～ +0.98
直流参数
直流电压范围：DC 650V~1000V
最大直流电流：215.86A
直流缓启功能：具备
稳压精度：≤2%
稳流精度：≤5%
系统参数
最大效率：98.50%
工作环境温度：-30℃~60℃（50℃以上降额）
允许相对湿度：≤95%RH，无冷凝
噪声：＜75dB
冷却方式：智能风冷
防护等级：IP21
海拔：3000米（大于3000米需降额使用）
通信接口：RS485、CAN、Ethernet
通信协议：MODBUS TCP/RTU、IEC61850、CAN2.0
交流参数
额定功率：200kW
交流过载能力：1.1倍长期运行
额定交流电流：167A
最大交流电流：184A
额定电网电压：AC 690V
交流接入方式：三相三线
电网频率范围：50/60±2.5Hz
电网电压范围：-15% ～ +10%
电流总谐波畸变率：≤3% 满载
功率因数：-0.98～ +0.98
直流参数
直流电压范围：DC 950V~1500V
最大直流电流：224.5A
直流缓启功能：具备
稳压精度：≤2%
稳流精度：≤5%
系统参数
最大效率：98.50%
工作环境温度：-30℃~60℃（50℃以上降额）
允许相对湿度：≤95%RH，无冷凝
噪声：＜75dB
冷却方式：智能风冷
防护等级：IP21
海拔：3000米（大于3000米需降额使用）
通信接口：RS485、CAN、Ethernet
通信协议：MODBUS TCP/RTU、IEC61850、CAN2.0
