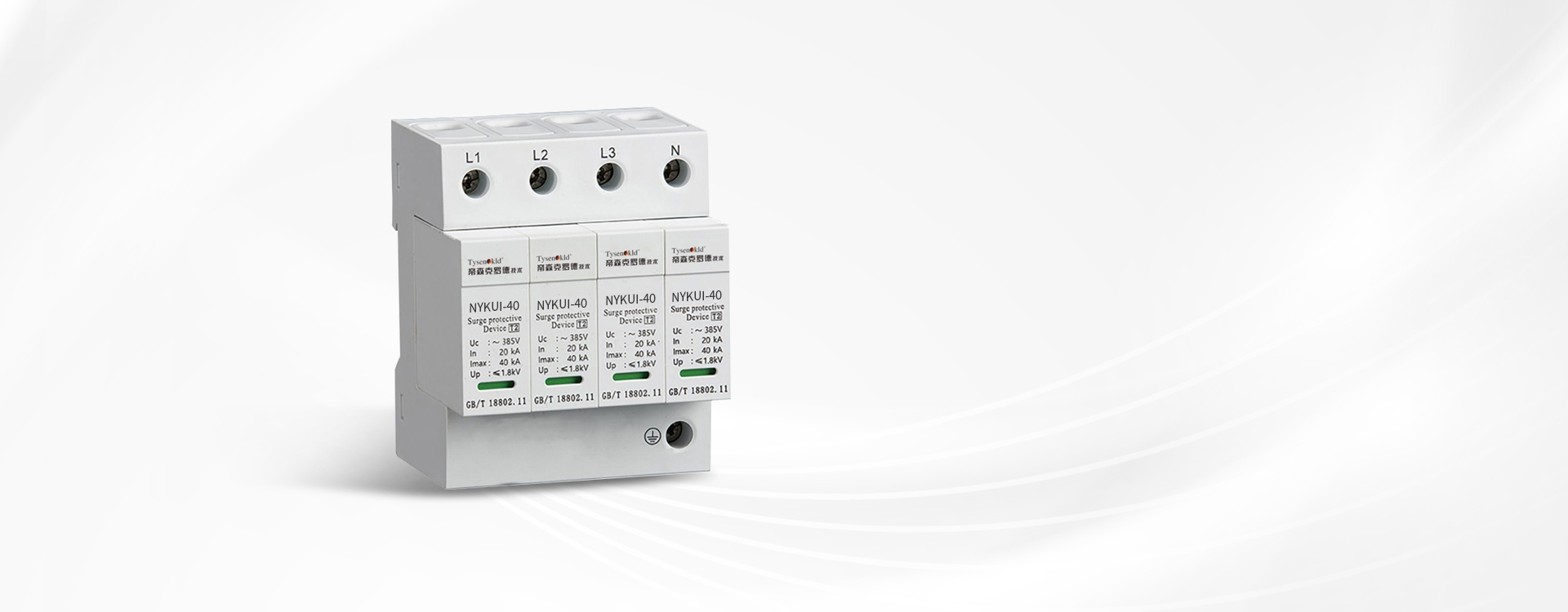

电涌保护器

NYKU1-I系列 T1级(15-50KA)

NYKU1系列 T2级 (10-160KA)

简洁 高效 安全 全面

产品概述

NYKU1系列电涌保护器,也被称为防雷器,是一种能够抑制瞬时过电压和雷击的电器元件。它主要安装在电路中,用于保护电子设备免受过电压和过电流的危害。

产品特点

响应快速

浪涌保护器能够在极短的时间内(纳秒级别)反应,从而确保在电压浪涌到达设备前即被阻断或减弱。

残压低、耐受高

通过限制电压尖峰,有助于预防因电压过高而引起的电气火灾。

高能触头、使用寿命长

频繁的电压波动可能会逐渐损坏负载电子设备的内部组件,而使用电涌保护器可以减少这种损害,延长设备的使用寿命。

体积小、规格全、使用简单

模数化模块,符合通用35mm导轨安装要求,易于使用和维护。

技术参数

NYKU1-I系列电涌保护器技术参数

主要特性
执行标准 GB/T18802.11/IEC61643-11
额定工作电压Un 230V/400V
极数 1P、 2P、 3P、 4P
实验类型 I 类(T1)
波形 10/350us
型号 NYKU1-I 15kA NYKU1-I 25kA NYKU1-I 50kA
冲击电流Iimp 15kA 25kA 50kA
标称放电电流In 50kA 50kA 50kA
响应时间Ta ≤100ns ≤100ns ≤100ns
最大工作持续工作电压Uc(V) 275 320 385 440 460 275 320 385 440 460 275 320 385 440 460
电压保护水平Up(kV) ≤1.5 ≤1.6 ≤2.0 ≤2.2 ≤2.5 ≤1.8 ≤2.0 ≤2.2 ≤2.4 ≤2.5 ≤2.3 ≤2.5 ≤2.5 ≤3.0 ≤3.2

NYKU1系列电涌保护器技术参数

主要特性
执行标准 GB/T18802.11/IEC61643-11
额定工作电压Un 230V/400V
极数 1P、1P+N、2P、3P、3P+N、4P
实验类型 II 类 (T2)
波形 8/20us
型号 NYKU1 10kA NYKU1 20kA NYKU1 40kA NYKU1 60kA
最大放电电流Imax 10kA 20kA 40kA 60kA
标称放电电流In 5kA 10kA 20kA 30kA
响应时间Ta <25ns <25ns <25ns <25ns
最大工作持续工作电压Uc(V) 275 320 385 460 275 320 385 460 275 320 385 460 275 320 385 460
电压保护水平Up(kV) ≤0.8 ≤1.2 ≤1.2 ≤1.2 ≤1.0 ≤1.2 ≤1.4 ≤1.6 ≤1.2 ≤1.4 ≤1.6 ≤2.0 ≤1.5 ≤1.8 ≤1.8 ≤2.2
防护等级 IP20级
环境极限温度 -40℃~80℃
安装形式 35mm标准电气导轨
外壳颜色 浅灰色

NYKU1系列电涌保护器技术参数

主要特性
执行标准 GB/T18802.11/IEC61643-11
额定工作电压Un 230V/400V
极数 1P、1P+N、2P、3P、3P+N、4P
实验类型 II 类 (T2)
波形 8/20us
型号 NYKU1 80kA NYKU1 100kA NYKU1 120kA NYKU1 160kA
最大放电电流Imax 80kA 100kA 120kA 160kA
标称放电电流In 40kA 50kA 60kA 80kA
响应时间Ta <25ns <25ns <25ns <25ns
最大工作持续工作电压Uc(V) 275 320 385 460 385 420 385 420 385 420
电压保护水平Up(kV) ≤0.8 ≤1.2 ≤1.2 ≤1.2 ≤2.4 ≤2.5 ≤2.5 ≤2.65 ≤3.0 ≤3.2
防护等级 IP20级
环境极限温度 -40℃~80℃
安装形式 35mm标准电气导轨
外壳颜色 浅灰色
选型表

NYKU1-I系列电涌保护器

NYKU1 I 15kA 4P 385V 附加功能
产品代号 使用类别 最大冲击电流 极数代号 最大运行电压 附加功能
NYKU1:
电涌保护器
I:T1级 15kA
25kA
50kA
1P:1极
2P:2极
3P:3极
4P:4极
275V
320V
385V
440V
460V
X:遥信

注: • NYKU1-I系列常规放电元器件为石墨间隙,其中NYKU1-I-15可做成放电元器件为芯片和石墨两种。
          • 芯片的可选带遥信功能,石墨无法选遥信,X表示带遥信功能,C代表芯片。

NYKU1系列电涌保护器

NYKU1 40kA 4P 385V 附加功能
产品代号 最大放电电流 极数代号 最大运行电压 附加功能
NYKU1:
电涌保护器
10kA 20kA 40kA 60kA 80kA 100kA 120kA 160kA 1P:1极
1PN:1极+N
2P:2极
3P:3极
3PN:3极+N
4P:4极
275V
320V
385V
460V
X:遥信

技术参数


  • 执行标准:GB/T18802.11/IEC61643-11

    额定工作电压Un:230V/400V

    极数:1P、2P、3P、4P

    实验类型:I类(T1)

    波形:10/350us

    型号:NYKU1-I 15kA/NYKU1-I 25kA/NYKU1-I 50kA

    冲击电流Iimp:15kA/25kA/50kA

    标称放电电流In:50kA

    响应时间Ta:≤100ns

    最大工作持续工作电压Uc(V):275、320、385、440、460

    电压保护水平Up(kV):≤1.5(275V)、≤1.6(320V) 、≤2.0(385V) 、≤2.2(440V) 、≤2.5(460V) /≤1.8(275V) 、≤2.0(320V) 、≤2.2(385V) 、≤2.4(440V) 、≤2.5(460V) /≤2.3(275V) 、≤2.5(320V) 、≤2.5(385V) 、≤3.0(440V) 、≤3.2(460V)

  • 执行标准:GB/T18802.11/IEC61643-11

    额定工作电压Un:230V/400V

    极数:1P、1P+N、2P、3P、3P+N、4P

    实验类型:II类(T2)

    波形:8/20us

    型号:NYKU1- 10kA/NYKU1-20kA/NYKU1-40kA/NYKU1-60kA

    最大放电电流Imax:10kA/20kA/40kA/60kA

    标称放电电流In:5kA/10kA/20kA/30kA

    响应时间Ta:<25ns

    最大工作持续工作电压Uc(V):275/320/385/460

    电压保护水平Up(kV):≤0.8(275V)、≤1.2(320V)、≤1.2(385V)、≤1.2(460V)/≤1.0(275V)、≤1.2(320V)、≤1.4(385V)、≤1.6(460V)/≤1.2(275V)、≤1.4(320V)、≤1.6(385V)、≤2.0(460V)/≤1.5(275V)、≤1.8(320V)、≤1.8(385V)、≤2.2(460V)

    防护等级:IP20级

    环境极限温度:-40℃~80℃

    安装形式:35mm标准电气导轨

    外壳颜色:浅灰色

  • 执行标准:GB/T18802.11/IEC61643-11

    额定工作电压Un:230V/400V

    极数:1P、1P+N、2P、3P、3P+N、4P

    实验类型:II类(T2)

    波形:8/20us

    型号:NYKU1- 80kA/NYKU1-100kA/NYKU1-120kA/NYKU1-160kA

    最大放电电流Imax:80kA/100kA/120kA/160kA

    标称放电电流In:40kA/50kA/60kA/80kA

    响应时间Ta:<25ns

    最大工作持续工作电压Uc(V):275/320/385/420/460

    电压保护水平Up(KV):≤0.8(275V)、≤1.2(320V)、≤1.2(385V)、≤1.2(460V)/≤2.4(385V)、≤2.5(420V)/≤2.5(385V)、≤2.65(420V)/≤3.0(385V)、≤3.2(420V)

    防护等级:IP20级

    环境极限温度:-40℃~80℃

    安装形式:35mm标准电气导轨

    外壳颜色:浅灰色

选型表

  • 产品代号:NYKU1:电涌保护器

    使用类别:I:T1级

    最大冲击电流:15kA、25kA、50kA

    极数代号:1P:1极、2P:2极、3P:3极、4P:4极

    最大运行电压:275V、320V、385V、440V、460V

    附加功能:X:遥信

• NYKU1-I系列常规放电元器件为石墨间隙,其中NYKU1-I-15可做成放电元器件为芯片和石墨两种。
• 芯片的可选带遥信功能,石墨无法选遥信,X表示带遥信功能,C代表芯片。

  • 产品代号:NYKU1:电涌保护器

    最大放电电流:10kA、20kA、40kA、60kA、80kA、100kA、120kA、160kA

    极数代号:1P:1极、1PN:1极+N、2P:2极、3P:3极、3PN:3极+N、4P:4极

    最大运行电压:275V、320V、385V、460V

    附加功能:X:遥信
