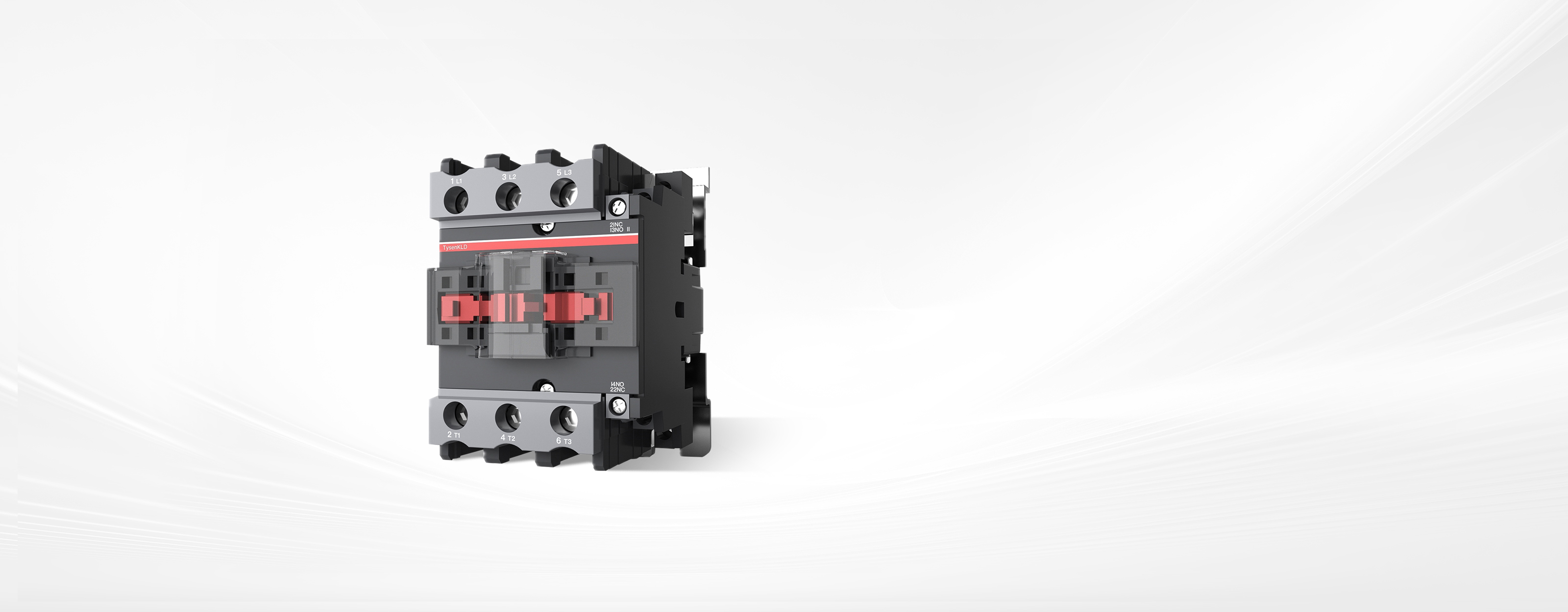

NYKC系列

交流接触器

(9-800A)

智能 高效 安全 全面

产品概述

交流接触器主要用于控制和保护电气线路中的开关和设备,可接通和分断额定负载电路的电流,结构简单、性能可靠、速度快、多种控制方式,广泛应用于工业等领域,可实现智能化控制和管理。

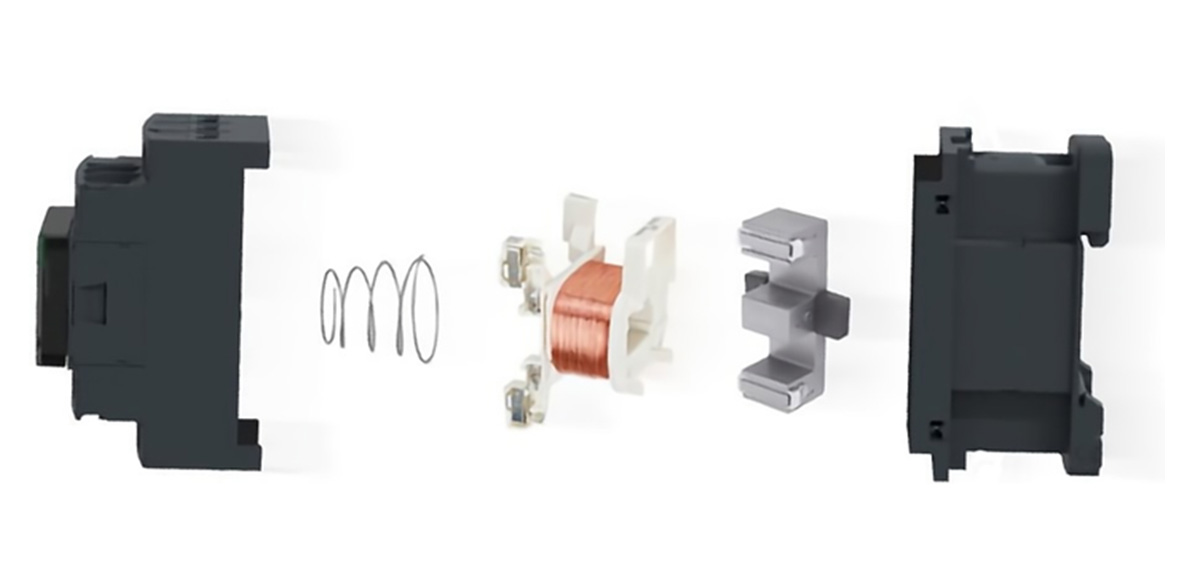

更可靠的设计

NYKC系列产品安装紧凑、简洁、高度集成、采用双断点式触头、严选阻燃材质,恪守品质,用心制造产品,守护用电安全。

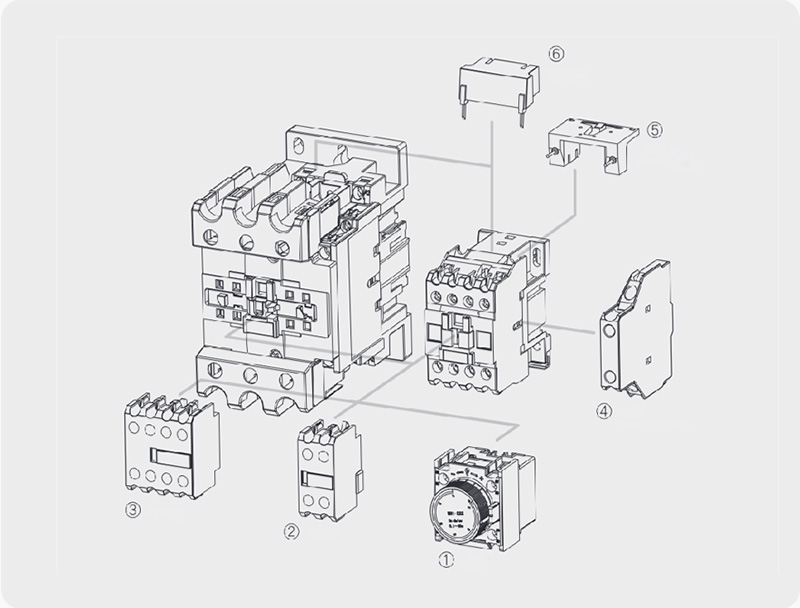

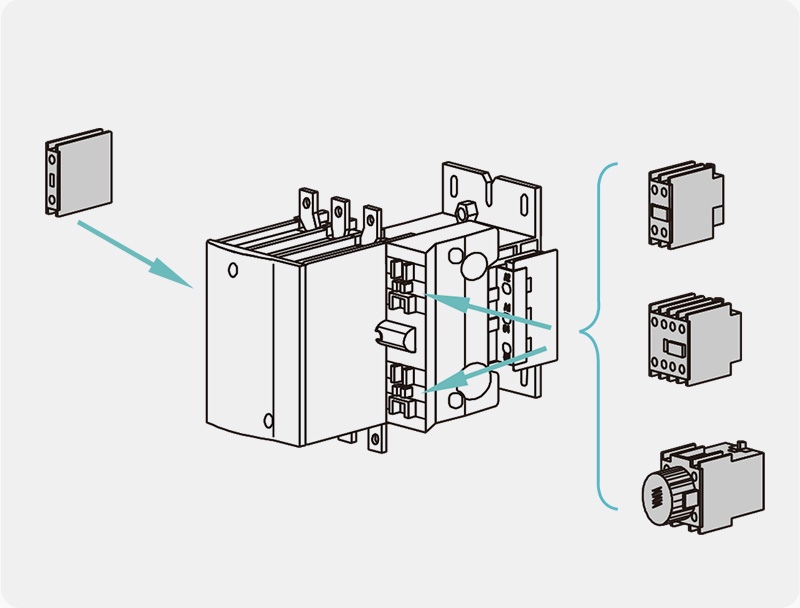

更丰富的组合方式

NYKC系列产品附件采用模块化设计,产品可加装顶部辅助触头、侧面辅助触头、空气延时头、浪涌抑制器等附件;采用积木方式搭接组合,实现更复杂的控制功能和更广泛的应用。

更强大的适应性

NYKC系列产品具有较长的使用寿命和良好的耐久性,能承受高频率的开关动作。同时,体积小,安装方便,适用于各种工业环境和家庭用电。

技术参数

NYKC2系列交流接触器

型号 NYKC2-09 NYKC2-12 NYKC2-18 NYKC2-25 NYKC2-32 NYKC2-40 NYKC2-50 NYKC2-65 NYKC2-80 NYKC2-95
电源频率(Hz) 50/60 50/60
约定发热电流lth(A) 20 20 32 40 50 60 80 80 125 125
额定绝缘电压Ui(V) 690 690
额定工作电流le(A) AC-3 380/415V 9 12 18 25 32 40 50 65 80 95
660/690V 7 9 12 18 27 34 39 42 49 49
AC-4 380/415V 3.5 5 7.7 8.5 12 18.5 24 28 37 44
660/690V 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
控制功率AC-3(kW) 220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 26
380/415V 4 5.5 7.5 11 15 18.5 22 30 37 46
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 56
操作频率(次/h) AC-3 1200 600
AC-4 300 150
电寿命(万次) AC-3 100 80 60
AC-4 20 15 10
机械寿命(次) 1000 800 600
线圈 额定控制电源电压US(V) AC:24V、36V、110V、220V、380V
吸合电压(V) AC:0.85~1.1Us
释放电压(V) AC:0.2~0.75Us
线圈功率(VA) 吸合 76 110 230
保持 9.4 11 32

型号 NYKC2-115 NYKC2-150 NYKC2-185 NYKC2-225 NYKC2-265 NYKC2-330 NYKC2-400 NYKC2-500 NYKC2-630 NYKC2-800
电源频率(Hz) 50/60 50/60
约定发热电流lth(A) 200 250 275 315 350 400 500 630 800 800
额定绝缘电压Ui(V) 690 1000
额定工作电流le(A) AC-3 380/415V 115 150 185 225 265 330 400 500 630 800
660/690V 86 107 118 135 170 225 305 355 460 485
AC-4 380/415V 52 60 79 85 105 117 138 147 188 242
660/690V 49 57 69 82 98 107 135 145 170 215
控制功率AC-3(kW) 220/230V 30 40 55 63 75 100 110 147 200 220
380/415V 55 75 90 110 132 160 200 250 335 400
660/690V 80 100 110 129 160 220 280 335 450 475
操作频率(次/h) AC-3 1200 600
AC-4 300 150
电寿命(万次) AC-3 60 50 30 20 15
AC-4 15 8 5 3
机械寿命(次) 1000 800 600
线圈 额定控制电源电压US(V) AC:110V、220V、380V
吸合电压(V) AC:0.85~1.1Us
释放电压(V) AC:0.2~0.75Us
线圈功率(VA) 吸合 550 810 1200 600 1000 1050 1500 1300
保持 45 55 85 10 12 16 20 15

NYKC2-C系列切换电容型交流接触器

型号 NYKC2-18C NYKC2-25C NYKC2-32C NYKC2-40C NYKC2-50C NYKC2-65C NYKC2-80C NYKC2-95C NYKC2-115C NYKC2-150C
额定工作电流(A)380V 18 25 32 40 50 65 80 95 115 150
可控电容器容量(Kvar) 230V 6.5 8.5 10 12 20 21 23 29 30 40
400V 12 16.7 20 21 32 38 42 50 60 80
额定绝缘电压 690V
控制浪涌能力 20In
电寿命(万次) 10 10 8 8 8 6 6 6 2 2
动作特性 吸合:(85%-110%)Us; 释放:(20%-75%)Us
功耗 线圈功率(VA 吸合 76 110 110 230 230 230 230 230 450 450
保持 9.4 11 11 11 32 32 32 32 22 22
触头控制容量 AC-15 360VA DC-15 33W

NYKC2-N系列可逆接触器

型号 NYKC2-09N NYKC2-12N NYKC2-18N NYKC2-25N NYKC2-32N NYKC2-40N NYKC2-50N NYKC2-65N NYKC2-80N NYKC2-95N
额定工作电流(A)380V 9 12 18 25 32 40 50 65 80 95
可控三相鼠笼电动机功率(KW) 230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
400V 4 5.5 7.5 11 15 18.5 22 30 37 45
690V 5.5 7.5 10 15 18.5 30 33 37 45 55

NYKC2J系列家用交流接触器

型号 额定电流In(A) 额定工作电压Ue(V) 主触头数量 控制功率
AC-7a
AC-7a 1P 2P 3P 4P 230V 400V
NYKC2J-16 16 250V(1P、2P)
400V(3P、4P)
10、01 11、20、02 30、03 22、31、40、04 3.5 6.5
NYKC2J-20 20 4.5 8
NYKC2J-25 25 5.5 10
NYKC2J-32 32 8 12
NYKC2J-40 40 9 16
NYKC2J-63 63 14 25
选型表

NYKC2系列交流接触器

NYKC2 40 11 3P F4-22
产品代号 额定电流 辅助触头 极数代号 附加功能
NYKC2:交流接触器 09A、12A
18A、25A
32A、40A
50A、65A
80A、95A
115A
150A
185A
225A
265A
330A
400A
500A
630A
800A
10:1开
11:1开1闭
20:2开
30:3开
22:2开2闭
31:3开1闭
40:4开
3P:3极
4P:4极
F4(顶辅)
F8(侧辅)
空气延时触头
连锁机构
线圈浪涌抑制模块

• NYKC2-09至95接触器最多可安装2组侧辅+1组顶辅
• NYKC2-115至800接触器最多可安装2组顶辅
• LA2、LA3为空气延时触头(1常开1常闭),LA2为通电延时,LA3为断电延时
• 4极主触头分两种模式
• 40:四常开主触头
• 08:两常开两常闭主触头

NYKC2-C系列切换电容型交流接触器

NYKC2 95 21 C 3P 附加功能
产品代号 额定电流 辅助触头 使用系列 极数 附加功能
NYKC2:交流接触器 18A、25A
32A、40A
50A、65A
80A、95A
115A
150A
10:1开
11:1开1闭
20:2开
02:2闭
21:2开1闭
12:1开2闭
C:切换电容式 3P:三极 F8(侧辅)

注:切换电容接触器侧面安装辅助触头F8最多安装2个

NYKC2-N系列可逆型交流接触器

NYKC2 40 11 3P N F4-22
产品代号 额定电流 辅助触头 极数 使用系列 附加功能
NYKC2:交流接触器 09A、12A
18A、25A
32A、40A
50A、65A
80A、95A
10:1开
01:1闭
11:1开1闭
3P:省略
4P:40
N:可逆型 F4(顶辅)
F8(侧辅)
空气延时触头
线圈浪涌抑制模块

• LA2、LA3为空气延时触头(1常开1常闭),LA2为通电延时,LA3为断电延时
• 可逆接触器侧面安装辅助触头最多安装2个(左右各安装一个),顶部安装辅助触头最多安装2个(每只接触器可安装1个)

NYKC2J系列家用型交流接触器

NYKC2 J 40 22 1P
产品代号 使用类型 额定电流 主触头数量 极数代号
NYKC2:交流接触器 J:家用交流类 16A
20A
25A
32A
40A
63A
10:1常开
01:1常闭
11:1常开1常闭
20:2常开
02:2常闭
30:3常开
03:3常闭
22:2常开2常闭
31:3常开1常闭
40:4常开
04:4常闭
1P
2P
3P
4P

注: • NYKC2J-16/31的规格为4P,主触头为3常开1常闭

技术参数


NYKC2系列交流接触器

  • 电源频率(Hz):50/60

    约定发热电流lth(A):20

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:9(380/415V)、7(660/690V)

    额定工作电流le(A)/AC-4:3.5(380/415V)、1.5(660/690V)

    控制功率AC-3(kW):2.2(220/230V)、4(380/415V)、5.5(660/690V)

    操作频率(次/h):1200(AC-3)、300(AC-4)

    电寿命(万次):100(AC-3)、20(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):76(吸合)、9.4(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):20

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:12(380/415V)、9(660/690V)

    额定工作电流le(A)/AC-4:5(380/415V)、2(660/690V)

    控制功率AC-3(kW):3(220/230V)、5.5(380/415V)、7.5(660/690V)

    操作频率(次/h):1200(AC-3)、300(AC-4)

    电寿命(万次):100(AC-3)、20(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):76(吸合)、9.4(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):32

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:18(380/415V)、12(660/690V)

    额定工作电流le(A)/AC-4:7.7(380/415V)、3.8(660/690V)

    控制功率AC-3(kW):4(220/230V)、7.5(380/415V)、10(660/690V)

    操作频率(次/h):1200(AC-3)、300(AC-4)

    电寿命(万次):100(AC-3)、20(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):76(吸合)、9.4(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):40

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:25(380/415V)、18(660/690V)

    额定工作电流le(A)/AC-4:8.5(380/415V)、4.4(660/690V)

    控制功率AC-3(kW):5.5(220/230V)、11(380/415V)、15(660/690V)

    操作频率(次/h):1200(AC-3)、150(AC-4)

    电寿命(万次):100(AC-3)、20(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):110(吸合)、11(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):50

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:32(380/415V)、27(660/690V)

    额定工作电流le(A)/AC-4:12(380/415V)、7.5(660/690V)

    控制功率AC-3(kW):7.5(220/230V)、15(380/415V)、18.5(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):80(AC-3)、20(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):110(吸合)、11(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):60

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:40(380/415V)、34(660/690V)

    额定工作电流le(A)/AC-4:18.5(380/415V)、9(660/690V)

    控制功率AC-3(kW):11(220/230V)、18.5(380/415V)、30(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):80(AC-3)、15(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):230(吸合)、32(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):80

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:50(380/415V)、39(660/690V)

    额定工作电流le(A)/AC-4:24(380/415V)、12(660/690V)

    控制功率AC-3(kW):15(220/230V)、22(380/415V)、33(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):60(AC-3)、15(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):230(吸合)、32(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):80

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:65(380/415V)、42(660/690V)

    额定工作电流le(A)/AC-4:28(380/415V)、14(660/690V)

    控制功率AC-3(kW):18.5(220/230V)、30(380/415V)、37(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):60(AC-3)、15(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):230(吸合)、32(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):125

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:80(380/415V)、49(660/690V)

    额定工作电流le(A)/AC-4:37(380/415V)、17.3(660/690V)

    控制功率AC-3(kW):22(220/230V)、37(380/415V)、45(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):60(AC-3)、10(AC-4)

    机械寿命(次):600

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):230(吸合)、32(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):125

    额定绝缘电压Ui(V):690

    额定工作电流le(A)/AC-3:95(380/415V)、49(660/690V)

    额定工作电流le(A)/AC-4:44(380/415V)、21.3(660/690V)

    控制功率AC-3(kW):26(220/230V)、46(380/415V)、56(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):60(AC-3)、10(AC-4)

    机械寿命(次):600

    线圈额定控制电源电压us(V):AC 24V、36V、110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):230(吸合)、32(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):200

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:115(380/415V)、86(660/690V)

    额定工作电流le(A)/AC-4:52(380/415V)、49(660/690V)

    控制功率AC-3(kW):30(220/230V)、55(380/415V)、80(660/690V)

    操作频率(次/h):1200(AC-3)、300(AC-4)

    电寿命(万次):60(AC-3)、15(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):550(吸合)、45(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):250

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:150(380/415V)、107(660/690V)

    额定工作电流le(A)/AC-4:60(380/415V)、57(660/690V)

    控制功率AC-3(kW):40(220/230V)、75(380/415V)、100(660/690V)

    操作频率(次/h):1200(AC-3)、300(AC-4)

    电寿命(万次):60(AC-3)、15(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):550(吸合)、45(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):275

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:185(380/415V)、118(660/690V)

    额定工作电流le(A)/AC-4:79(380/415V)、69(660/690V)

    控制功率AC-3(kW):55(220/230V)、90(380/415V)、110(660/690V)

    操作频率(次/h):1200(AC-3)、300(AC-4)

    电寿命(万次):50(AC-3)、15(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):810(吸合)、55(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):315

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:225(380/415V)、135(660/690V)

    额定工作电流le(A)/AC-4:85(380/415V)、82(660/690V)

    控制功率AC-3(kW):63(220/230V)、110(380/415V)、129(660/690V)

    操作频率(次/h):1200(AC-3)、150(AC-4)

    电寿命(万次):50(AC-3)、15(AC-4)

    机械寿命(次):1000

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):810(吸合)、55(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):350

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:265(380/415V)、170(660/690V)

    额定工作电流le(A)/AC-4:105(380/415V)、98(660/690V)

    控制功率AC-3(kW):75(220/230V)、132(380/415V)、160(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):50(AC-3)、15(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):1200(吸合)、85(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):400

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:330(380/415V)、225(660/690V)

    额定工作电流le(A)/AC-4:117(380/415V)、107(660/690V)

    控制功率AC-3(kW):100(220/230V)、160(380/415V)、220(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):50(AC-3)、15(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):600(吸合)、10(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):500

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:400(380/415V)、305(660/690V)

    额定工作电流le(A)/AC-4:138(380/415V)、135(660/690V)

    控制功率AC-3(kW):110(220/230V)、200(380/415V)、280(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):30(AC-3)、8(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):1000(吸合)、12(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):630

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:500(380/415V)、355(660/690V)

    额定工作电流le(A)/AC-4:147(380/415V)、145(660/690V)

    控制功率AC-3(kW):147(220/230V)、250(380/415V)、335(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):30(AC-3)、8(AC-4)

    机械寿命(次):800

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):1050(吸合)、16(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):800

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:630(380/415V)、460(660/690V)

    额定工作电流le(A)/AC-4:188(380/415V)、170(660/690V)

    控制功率AC-3(kW):200(220/230V)、335(380/415V)、450(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):20(AC-3)、5(AC-4)

    机械寿命(次):600

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):1500(吸合)、20(保持)

  • 电源频率(Hz):50/60

    约定发热电流lth(A):800

    额定绝缘电压Ui(V):1000

    额定工作电流le(A)/AC-3:800(380/415V)、485(660/690V)

    额定工作电流le(A)/AC-4:242(380/415V)、215(660/690V)

    控制功率AC-3(kW):220(220/230V)、400(380/415V)、475(660/690V)

    操作频率(次/h):600(AC-3)、150(AC-4)

    电寿命(万次):15(AC-3)、3(AC-4)

    机械寿命(次):600

    线圈额定控制电源电压us(V):AC 110V、220V、380V

    线圈吸合电压(V):AC 0.85~1.1Us

    线圈释放电压(V):AC 0.2~0.75Us

    线圈功率(VA):1300(吸合)、15(保持)

NYKC2-C系列切换电容型交流接触器

  • 额定工作电流(A)380V:18

    可控电容器容量(Kvar):6.5(230V)/12(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):10

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):76(吸合)、9.4(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:25

    可控电容器容量(Kvar):8.5(230V)/16.7(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):10

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):110(吸合)、11(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:32

    可控电容器容量(Kvar):10(230V)/20(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):8

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):110(吸合)、11(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:40

    可控电容器容量(Kvar):12(230V)/21(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):8

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):230(吸合)、11(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:50

    可控电容器容量(Kvar):20(230V)/32(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):8

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):230(吸合)、32(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:65

    可控电容器容量(Kvar):21(230V)/38(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):6

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):230(吸合)、32(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:80

    可控电容器容量(Kvar):23(230V)/42(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):6

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):230(吸合)、32(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:95

    可控电容器容量(Kvar):29(230V)/50(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):6

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):230(吸合)、32(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:115

    可控电容器容量(Kvar):30(230V)/60(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):2

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):450(吸合)、22(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • 额定工作电流(A)380V:150

    可控电容器容量(Kvar):40(230V)/80(400V)

    额定绝缘电压:690(V)

    控制浪涌能力:20In

    电寿命(万次):2

    动作特性:吸合(85%-110%)Us;释放(20%-75%)Us

    线圈功率(VA):450(吸合)、22(保持)

    触头控制容量:AC-15 360VA DC-15 33W

  • NYKC2-09N

    额定工作电流(A)380V:9

    可控三项鼠笼电动机功率(kW):2.2(230V)/4(400V)/5.5(690V)

    NYKC2-12N

    额定工作电流(A)380V:12

    可控三项鼠笼电动机功率(kW):3(230V)/5.5(400V)/7.5(690V)

    NYKC2-18N

    额定工作电流(A)380V:18

    可控三项鼠笼电动机功率(kW):4(230V)/7.5(400V)/10(690V)

    NYKC2-25N

    额定工作电流(A)380V:25

    可控三项鼠笼电动机功率(kW):5.5(230V)/11(400V)/15(690V)

    NYKC2-32N

    额定工作电流(A)380V:32

    可控三项鼠笼电动机功率(kW):7.5(230V)/15(400V)/18.5(690V)

    NYKC2-40N

    额定工作电流(A)380V:40

    可控三项鼠笼电动机功率(kW):11(230V)/18.5(400V)/30(690V)

    NYKC2-50N

    额定工作电流(A)380V:50

    可控三项鼠笼电动机功率(kW):15(230V)/22(400V)/33(690V)

    NYKC2-65N

    额定工作电流(A)380V:65

    可控三项鼠笼电动机功率(kW):18.5(230V)/30(400V)/37(690V)

    NYKC2-80N

    额定工作电流(A)380V:80

    可控三项鼠笼电动机功率(kW):22(230V)/37(400V)/45(690V)

    NYKC2-95N

    额定工作电流(A)380V:95

    可控三项鼠笼电动机功率(kW):25(230V)/45(400V)/55(690V)

  • NYKC2J-16

    额定电流In(A)/AC-7a:16

    额定工作电压Ue(V):250(1P、2P)/400V(3P、4P)

    主触头数量:10、01(1P)/11、20、02(2P)/30、03(3P)/22、31、40、04(4P)

    控制功率AC-7a:3.5(230V)/6.5(400V)

    NYKC2J-20

    额定电流In(A)/AC-7a:20

    额定工作电压Ue(V):250(1P、2P)/400V(3P、4P)

    主触头数量:10、01(1P)/11、20、02(2P)/30、03(3P)/22、31、40、04(4P)

    控制功率AC-7a:4.5(230V)/8(400V)

    NYKC2J-25

    额定电流In(A)/AC-7a:25

    额定工作电压Ue(V):250(1P、2P)/400V(3P、4P)

    主触头数量:10、01(1P)/11、20、02(2P)/30、03(3P)/22、31、40、04(4P)

    控制功率AC-7a:5.5(230V)/10(400V)

    NYKC2J-32

    额定电流In(A)/AC-7a:32

    额定工作电压Ue(V):250(1P、2P)/400V(3P、4P)

    主触头数量:10、01(1P)/11、20、02(2P)/30、03(3P)/22、31、40、04(4P)

    控制功率AC-7a:8(230V)/12(400V)

    NYKC2J-40

    额定电流In(A)/AC-7a:40

    额定工作电压Ue(V):250(1P、2P)/400V(3P、4P)

    主触头数量:10、01(1P)/11、20、02(2P)/30、03(3P)/22、31、40、04(4P)

    控制功率AC-7a:9(230V)/16(400V)

    NYKC2J-63

    额定电流In(A)/AC-7a:63

    额定工作电压Ue(V):250(1P、2P)/400V(3P、4P)

    主触头数量:10、01(1P)/11、20、02(2P)/30、03(3P)/22、31、40、04(4P)

    控制功率AC-7a:14(230V)/25(400V)

选型表

  • 产品代号:NYKC2:交流接触器

    额定电流:09A、12A、18A、25A、32A、40A、50A、65A、80A、95A、115A、150A、185A、225A、265A、330A、400A、500A、630A、800A

    触头数量:10:1开、11:1开1闭、20:2开、30:3开、22:2开2闭、31:3开1闭、40:4开

    极数代号:3P:3级、4P:4级

    附加功能:F4(顶辅)、F8(侧辅)、空气延时触头、连锁机构、线圈浪涌抑制模块

• NYKC2-09至95接触器最多可安装2组侧辅+1组顶辅
• NYKC2-115至800接触器最多可安装2组顶辅
• LA2、LA3为空气延时触头(1常开1常闭),LA2为通电延时,LA3为断电延时
• 4极主触头分两种模式
• 40:四常开主触头
• 08:两常开两常闭主触头

  • 产品代号:NYKC2:交流接触器

    额定电流:18A、25A、32A、40A、50A、65A、80A、95A、115A、150A

    触头数量:10:1开、11:1开1闭、20:2开、02:2闭、21:2开1闭、12:1开2闭

    使用系列:C:切换电容式

    极数代号:3P:三级

    附加功能:F8(侧辅)

• 切换电容接触器侧面安装辅助触头F8最多安装2个

  • 产品代号:NYKC2:交流接触器

    额定电流:09A、12A、18A、25A、32A、40A、50A、65A、80A、95A

    辅助触头:10:1开、01:1闭、11:1开1闭

    使用系列:3P:省略、4P:40

    极数:N:可逆型

    附加功能:F4(顶辅)、F8(侧辅)、空气延时触头、线圈浪涌抑制模块

• LA2、LA3为空气延时触头(1常开1常闭),LA2为通电延时,LA3为断电延时
• 可逆接触器侧面安装辅助触头最多安装2个(左右各安装一个),顶部安装辅助触头最多安装2个(每只接触器可安装1个)

  • 产品代号:NYKC2:交流接触器

    使用类别:家用交流类

    额定电流:16A、20A、25A、32A、40A、63A

    辅助触头:10:1常开、01:1常闭、11:1常开1常闭、20:2常开、02:2常闭、30:3常开、03:3常闭、22:2常开2常闭、31:3常开1常闭、40:4常开、04:4常闭

    极数代号:1P、2P、3P、4P

• NYKC2J-16/31的规格为4P,主触头为3常开1常闭
