KLD-MS
سیریز تھری فیز سٹرنگ فوٹوولٹک انورٹر
（10-110kW）
موثر
مستحکم
قابل اعتماد
KLD-MS
سیریز تھری فیز سٹرنگ فوٹوولٹک انورٹر
（10-110kW）

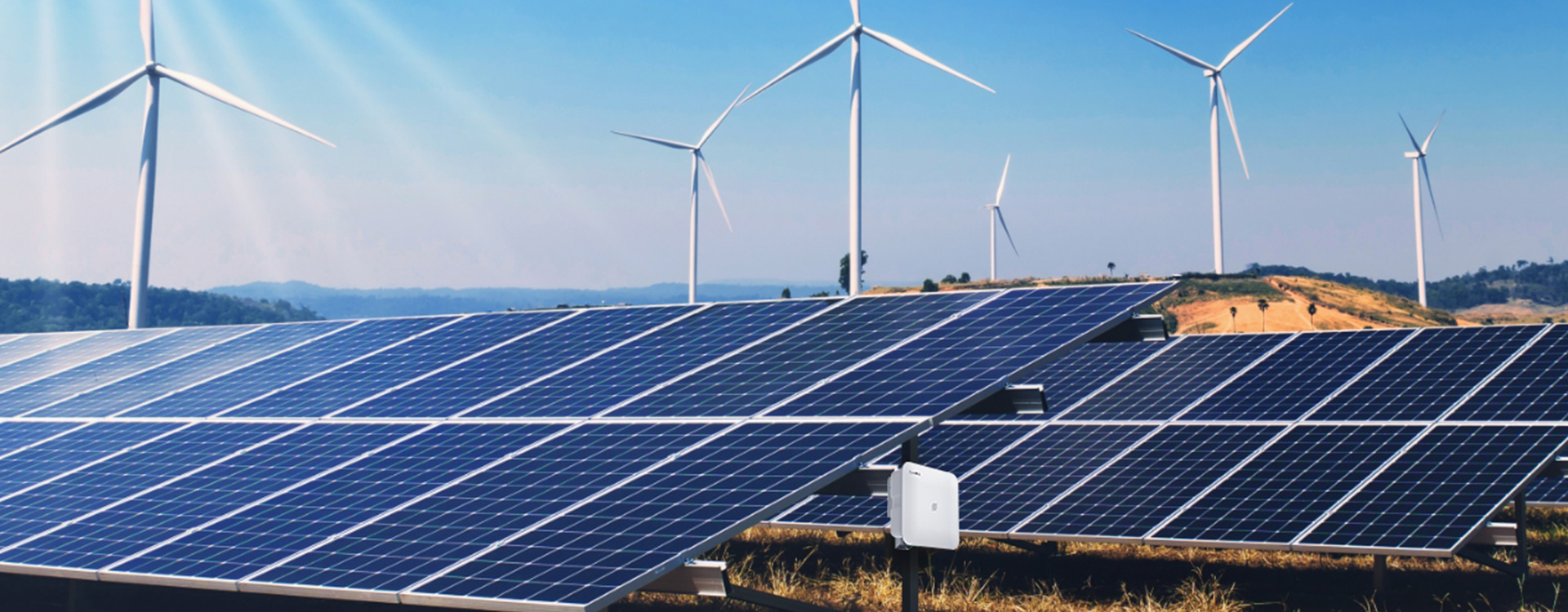

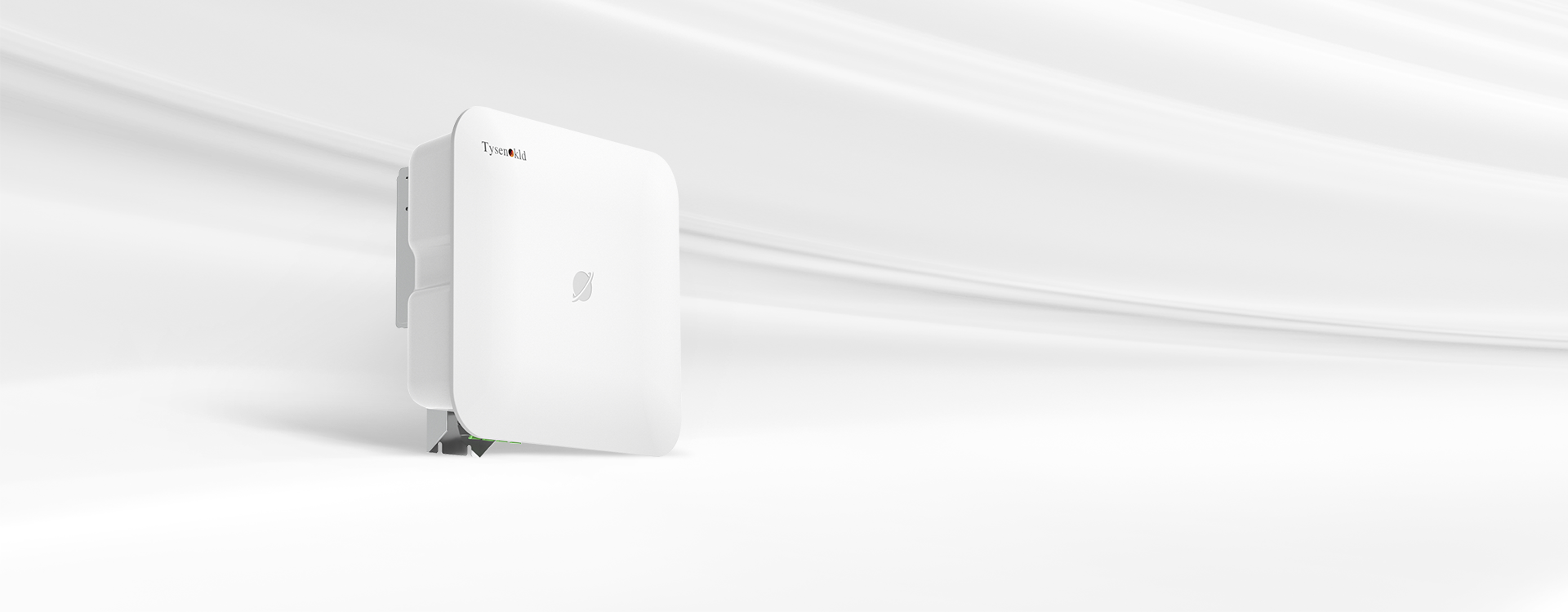

KLD-MS سیریز کا تھری فیز سٹرنگ فوٹو وولٹک انورٹر رہائشی اور چھوٹے صنعتی اور تجارتی فوٹو وولٹک منصوبوں کے لیے موزوں ہے۔ پاور رینج 10-110kW ہے، اور اس کا زیادہ سے زیادہ سنگل سٹرنگ ان پٹ کرنٹ 40A ہے، جو کہ ہائی پاور کے اجزاء سے بالکل میل کھاتا ہے۔ اس میں اعلی سپر میچنگ، اعلی کارکردگی، اور وسیع MPPT وولٹیج رینج بھی ہے۔ پروڈکٹ سائز میں چھوٹی، وزن میں ہلکی، اور انسٹال اور برقرار رکھنے میں آسان ہے۔
موثر ٹوپولوجی مختلف شعاع ریزی کے حالات میں اعلی تبادلوں کی کارکردگی کو یقینی بنا سکتی ہے۔

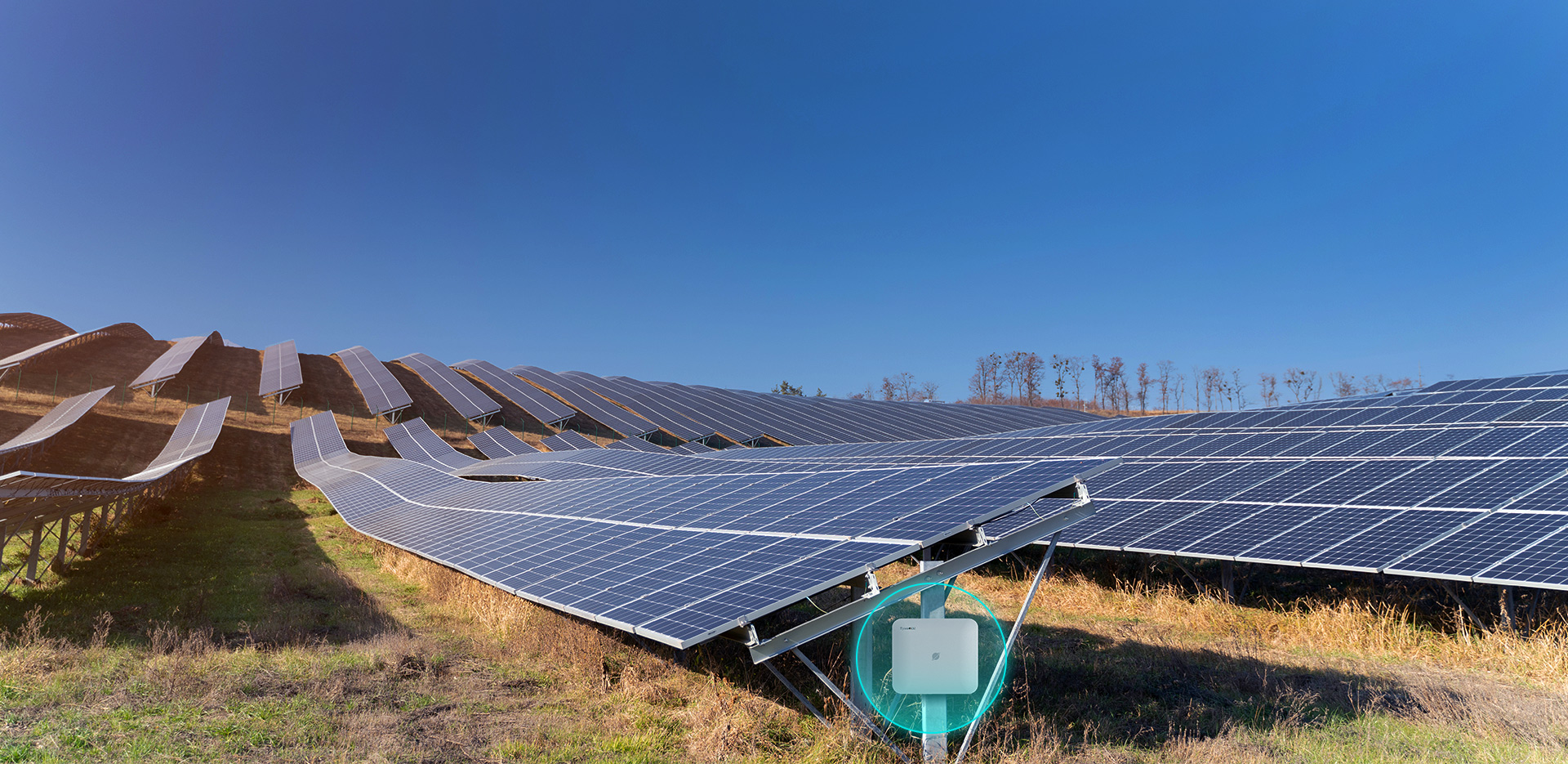

اختیاری واحد محور، دوہری محور، اور ترچھا محور زیادہ سے زیادہ ٹریکنگ اینگل حاصل کرنے اور بجلی پیدا کرنے کی کارکردگی کو بہتر بنانے کے لیے پیچیدہ خطوں اور مختلف موسمی حالات کا مقابلہ کر سکتے ہیں۔

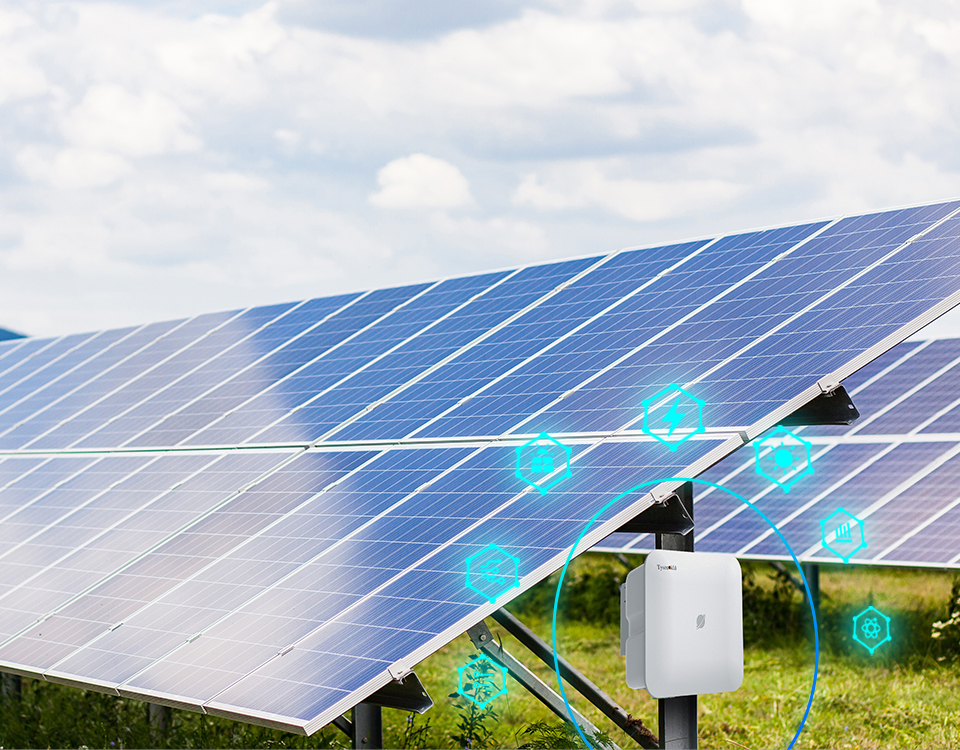

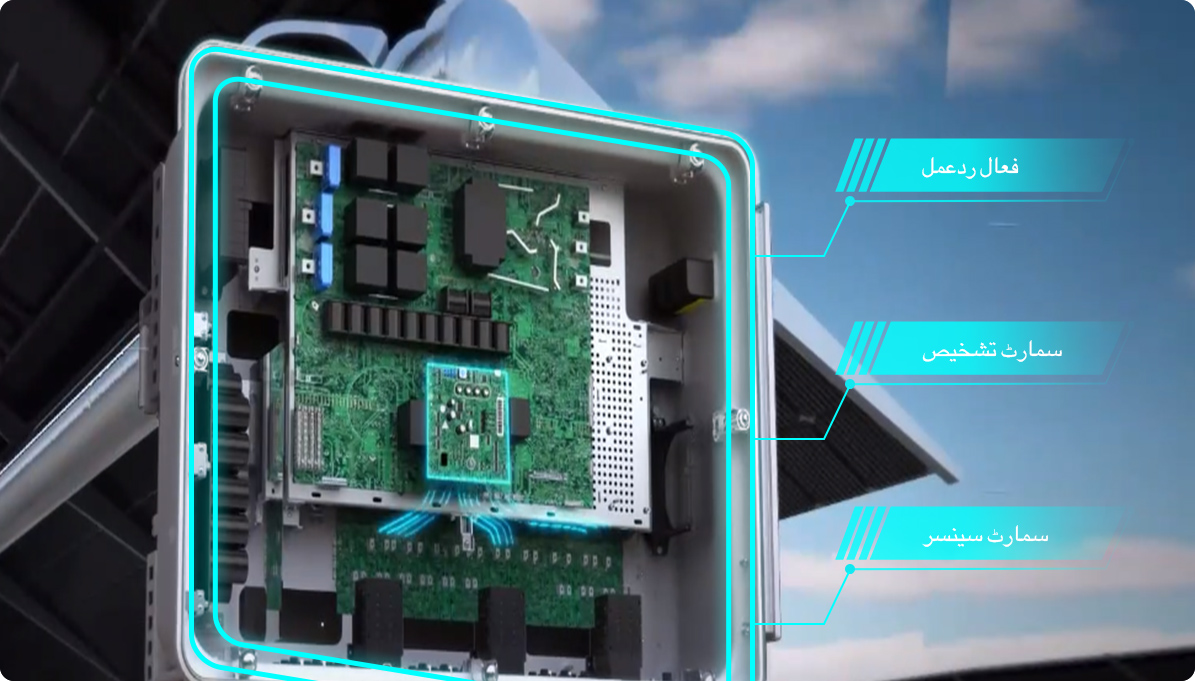

مکمل منظرنامہ، اعلیٰ درستگی، DC بے ضابطگیوں کی فعال شناخت، ملی سیکنڈ کی سطح کا تیز ردعمل، نظام کے DC سائیڈ کی حفاظت کو یقینی بنانا
مکمل پاور آپریشن + بہتر پاور کوالٹی کے مطابق ہوتا ہے
سیریز معاوضہ + پیچیدہ پاور گرڈز کے لیے کمزور نیٹ ورک موافقت
کی تعمیل کرتا ہے اور اسے زیادہ دخول فعال طاقت کے لیے ڈیریٹنگ کی ضرورت نہیں ہے۔
| ماڈل | KLD-MS10kW-3 | KLD-MS20kW-3 | KLD-MS30kW-3 | KLD-MS50kW-3 | KLD-MS60kW-3 | KLD-MS80kW-3 | KLD-MS100kW-3 | KLD-MS110kW-3 | |
| تحفظ کی سطح | IP65 | ||||||||
| ان پٹ (DC) | |||||||||
| زیادہ سے زیادہ ان پٹ پاور(W) | 15000 | 30000 | 45000 | 75000 | 90000 | 120000 | 150000 | 165000 | |
| زیادہ سے زیادہ ان پٹ وولٹیج ( V) | 1100 | ||||||||
| MPPT وولٹیج کی حد ( V ) | 150-1000 | 200-1000 | |||||||
| MPPT فل لوڈ وولٹیج کی حد (V) | 500-850 | ||||||||
| شرح شدہ ان پٹ وولٹیج (V) | 620 | ||||||||
| ابتدائی وولٹیج (V) | 150 | 200 | |||||||
| زیادہ سے زیادہ ان پٹ کرنٹ (A) | 15*2 | 32*2 | 38*2 | 40*3 | 38*4 | 38*6 | |||
| شارٹ سرکٹ کرنٹ (A) | 25*2 | 48*2 | 48*2 | 48*3 | 48*4 | 48*6 | |||
| MPPT/DC ٹرمینلز کی تعداد | 2/2 | 2/4 | 2/5 | 3/7 | 4/8 | 6/12 | |||
| آؤٹ پٹ (AC) | |||||||||
| زیادہ سے زیادہ آؤٹ پٹ پاور (VA) | 11000 | 22000 | 33000 | 55000 | 66000 | 88000 | 110000 | 110000 | |
| شرح شدہ آؤٹ پٹ پاور (W) | 10000 | 20000 | 30000 | 50000 | 60000 | 80000 | 100000 | 110000 | |
| زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A) | 17 | 32 | 48 | 80 | 96 | 127 | 158 | 158 | |
| شرح شدہ وولٹیج (V) | 3P+N+PE/3P+PE AC230/400 | ||||||||
| گرڈ وولٹیج کی حد | AC260V-519V (ایڈجسٹ ایبل) | ||||||||
| کارکردگی | |||||||||
| زیادہ سے زیادہ کارکردگی | 98.70% | 98.75% | 98.50% | 98.80% | 99.00% | ||||
| چین کی کارکردگی | 98.23% | 98.35% | 98.10% | 98.45% | 98.50% | 98.30% | 98.40% | ||
نوٹ: تفصیلی پیرامیٹرز دیکھنے کے لیے، براہ کرم ڈیٹا ڈاؤن لوڈ صفحہ پر جائیں۔
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
15000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
150-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
150
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
15*2
شارٹ سرکٹ کرنٹ (A)：
25*2
MPPT/DC ٹرمینلز کی تعداد：
2/2
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
11000
شرح شدہ آؤٹ پٹ پاور (W)：
10000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
17
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
98.70%
چین کی کارکردگی：
98.23%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
30000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
150-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
150
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
32*2
شارٹ سرکٹ کرنٹ (A)：
48*2
MPPT/DC ٹرمینلز کی تعداد：
2/4
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
22000
شرح شدہ آؤٹ پٹ پاور (W)：
20000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
32
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
98.75%
چین کی کارکردگی：
98.35%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
45000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
200-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
200
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
38*2
شارٹ سرکٹ کرنٹ (A)：
48*2
MPPT/DC ٹرمینلز کی تعداد：
2/5
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
33000
شرح شدہ آؤٹ پٹ پاور (W)：
30000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
48
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
98.50%
چین کی کارکردگی：
98.10%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
75000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
200-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
200
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
40*3
شارٹ سرکٹ کرنٹ (A)：
48*3
MPPT/DC ٹرمینلز کی تعداد：
3/7
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
55000
شرح شدہ آؤٹ پٹ پاور (W)：
50000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
80
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
98.80%
چین کی کارکردگی：
98.45%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
90000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
200-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
200
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
38*4
شارٹ سرکٹ کرنٹ (A)：
48*4
MPPT/DC ٹرمینلز کی تعداد：
4/8
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
66000
شرح شدہ آؤٹ پٹ پاور (W)：
60000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
96
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
99.00%
چین کی کارکردگی：
98.50%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
120000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
200-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
200
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
38*6
شارٹ سرکٹ کرنٹ (A)：
48*6
MPPT/DC ٹرمینلز کی تعداد：
6/12
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
88000
شرح شدہ آؤٹ پٹ پاور (W)：
80000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
127
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
99.00%
چین کی کارکردگی：
98.30%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
150000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
200-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
200
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
38*6
شارٹ سرکٹ کرنٹ (A)：
48*6
MPPT/DC ٹرمینلز کی تعداد：
6/12
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
110000
شرح شدہ آؤٹ پٹ پاور (W)：
100000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
158
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
99.00%
چین کی کارکردگی：
98.40%
تحفظ کی سطح：
IP65
ان پٹ (DC)
زیادہ سے زیادہ ان پٹ پاور(W)：
165000
زیادہ سے زیادہ ان پٹ وولٹیج ( V)：
1100
MPPT وولٹیج کی حد ( V )：
200-1000
MPPT فل لوڈ وولٹیج کی حد (V)：
500-850
شرح شدہ ان پٹ وولٹیج (V)：
620
ابتدائی وولٹیج (V) ：
200
زیادہ سے زیادہ ان پٹ کرنٹ (A)：
38*6
شارٹ سرکٹ کرنٹ (A)：
48*6
MPPT/DC ٹرمینلز کی تعداد：
6/12
آؤٹ پٹ (AC)
زیادہ سے زیادہ آؤٹ پٹ پاور (VA)：
110000
شرح شدہ آؤٹ پٹ پاور (W)：
110000
زیادہ سے زیادہ آؤٹ پٹ کرنٹ (A)：
158
شرح شدہ وولٹیج (V)：
3P+N+PE/3P+PE AC230/400
گرڈ وولٹیج کی حد：
AC260V-519V (ایڈجسٹ ایبل)
کارکردگی
زیادہ سے زیادہ کارکردگی：
99.00%
چین کی کارکردگی：
98.40%
