KLD-PES1-M

سیریز انرجی اسٹوریج کنورٹر

（50-200kW）

KLD-PES1-M سیریز انرجی اسٹوریج کنورٹر PCS 50-200kW

سمارٹ محفوظ قابل اعتماد

پروڈکٹ کا جائزہ

KLD-PES1-M سیریز کے انرجی اسٹوریج کنورٹر ماڈیول کی پاور رینج 50-200kW ہے اور یہ DC/AC دو طرفہ کنورٹرز، کنٹرول یونٹس اور دیگر اجزاء پر مشتمل ہے۔ PCS کنٹرولر مواصلات کے ذریعے کنٹرول کمانڈ سگنل وصول کرتا ہے اور پاور کمانڈ کے مطابق بیٹری کو چارج یا ڈسچارج کرنے کے لیے کنورٹر کو کنٹرول کرتا ہے، اس طرح پاور گرڈ کی طاقت کو ایڈجسٹ کرتا ہے۔

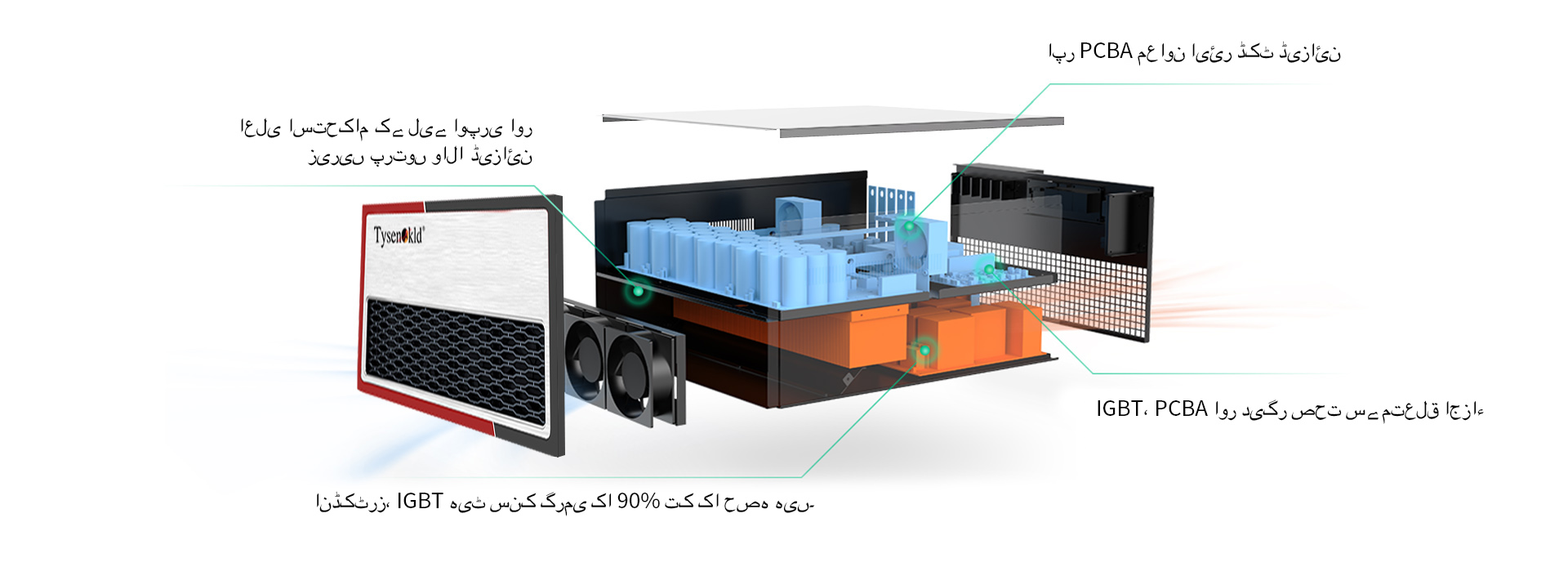

آزاد ہوا ڈکٹ ڈیزائن

موثر اور مستحکم

پروڈکٹ کی خصوصیات

فعال حفاظت

فعال اور غیر فعال جزیرے کا پتہ لگانے کے طریقوں کا ایک مجموعہ۔

اسمارٹ سوئچنگ

یہ آن گرڈ آپریشن اور آف گرڈ آپریشن کو سپورٹ کرتا ہے اور آن گرڈ اور آف گرڈ آپریشنز کے درمیان ہموار اور ہموار سوئچنگ حاصل کر سکتا ہے۔

ریموٹ مانیٹرنگ

ہر ماڈیول آزادانہ طور پر کام کرتا ہے اور کلاؤڈ پلیٹ فارم کے ذریعے اس کی نگرانی کی جاتی ہے آن لائن کی شرح 99% ہے۔

اعلی مطابقت

دو طرفہ درجہ بندی شدہ وولٹیج مسلسل ہے، وسیع رینج وولٹیج آپریشن، DC 1500V فوٹوولٹک نظام کی ترتیب۔

فوری رد عمل

تیز رفتار رسپانس ٹائم کے ساتھ Ethercat پر مبنی تیز رفتار کمیونیکیشن کو سپورٹ کرتا ہے، جو فریکوئنسی ماڈیولیشن ریسپانس ٹائم کو بہت کم کر سکتا ہے۔

ماڈیول متوازی

PCS کو آزادانہ طور پر کنٹرول کیا جا سکتا ہے یا اسے BMS اور EMS کے ساتھ منسلک کیا جا سکتا ہے، اس نظام میں کثیر شاخوں کا کنٹرول اور متعدد تحفظات ہیں، جو اسے محفوظ اور زیادہ قابل اعتماد بناتے ہیں۔

تکنیکی پیرامیٹرز

ماڈل KLD-PES1-50-33M-400V KLD-PES1-100-33M-400V KLD-PES1-125-33M-400V KLD-PES1-125-34M-400V KLD-PES1-200-33M-690V
AC پیرامیٹرز
شرح شدہ طاقت 50 kW 100 kW 125 kW 125 kW 200 kW
AC اوورلوڈ کی صلاحیت 1.1 گنا طویل مدتی آپریشن، 1.2 گنا 1 منٹ
شرح شدہ AC کرنٹ 72A 144A 180A 180A 167A
زیادہ سے زیادہ AC کرنٹ 79A 159A 198A 198A 184A
شرح شدہ گرڈ وولٹیج AC 400V AC 690V
مواصلات تک رسائی کا طریقہ تھری فیز تھری وائر تین فیز فور تار تھری فیز تھری وائر
گرڈ فریکوئنسی کی حد 50/60±2.5Hz
گرڈ وولٹیج کی حد -15% ～ +10%
موجودہ کل ہارمونک مسخ کی شرح ≤3% مکمل بوجھ
پاور فیکٹر -0.98～ +0.98
DC پیرامیٹرز
DCوولٹیج کی حد DC 300-500V DC 630V~1000V DC 600V~1000V DC 650V~1000V DC 950V~1500V
زیادہ سے زیادہ DC کرنٹ 189A 174A 215.86A 215.86A 224.5A
DCسست شروع فنکشن support
وولٹیج استحکام کی درستگی ≤2%
مستقل بہاؤ کی درستگی ≤5%
سیستم پارامیٹر
زیادہ سے زیادہ کارکردگی 98.50%
کام کرنے کا درجہ حرارت -30 ℃ ~ 60 ℃ (50 ℃ سے اوپر)
قابل اجازت رشتہ دار نمی ≤95%RH، کوئی گاڑھا نہیں
شور ＜75dB
کولنگ کا طریقہ سمارٹ ایئر کولنگ
تحفظ کی سطح IP21
اونچائی 3000 میٹر (3000 میٹر سے زیادہ ڈیریٹ کرنے کی ضرورت ہے)
مواصلاتی انٹرفیس RS485、CAN、Ethernet
معاہدے کا خط MODBUS TCP/RTU、IEC61850、CAN2.0

نوٹ: تفصیلی پیرامیٹرز دیکھنے کے لیے، براہ کرم ڈیٹا ڈاؤن لوڈ صفحہ پر جائیں۔

تکنیکی پیرامیٹرز

  • AC پیرامیٹرز

    شرح شدہ طاقت：
    50kW

    AC اوورلوڈ کی صلاحیت：
    1.1 گنا طویل مدتی آپریشن، 1.2 گنا 1 منٹ

    شرح شدہ AC کرنٹ：
    72A

    زیادہ سے زیادہ AC کرنٹ:
    79A

    شرح شدہ گرڈ وولٹیج：
    AC 400V

    مواصلات تک رسائی کا طریقہ ：
    تھری فیز تھری وائر

    گرڈ فریکوئنسی کی حد：
    50/60±2.5Hz

    گرڈ وولٹیج کی حد：
    -15% ～ +10%

    موجودہ کل ہارمونک مسخ کی شرح：
    ≤3% مکمل بوجھ

    پاور فیکٹر：
    -0.98～ +0.98

    DC پیرامیٹرز

    DCوولٹیج کی حد：
    DC 300-500V

    زیادہ سے زیادہ DC کرنٹ：
    189A

    DCسست شروع فنکشن：
    support

    وولٹیج استحکام کی درستگی：
    ≤2%

    مستقل بہاؤ کی درستگی ：
    ≤5%

    سیستم پارامیٹر

    زیادہ سے زیادہ کارکردگی：
    98.50%

    کام کرنے کا درجہ حرارت：
    -30 ℃ ~ 60 ℃ (50 ℃ سے اوپر)

    رشتہ دار نمی：
    ≤95%RH، کوئی گاڑھا نہیں

    شور：
    ＜75dB

    کولنگ کا طریقہ：
    سمارٹ ایئر کولنگ

    تحفظ کی سطح：
    IP21

    اونچائی：
    3000 میٹر (3000 میٹر سے زیادہ ڈیریٹ کرنے کی ضرورت ہے)

    مواصلاتی انٹرفیس：
    RS485、CAN、Ethernet

    معاہدے کا خط：
    MODBUS TCP/RTU、IEC61850、CAN2.0

  • AC پیرامیٹرز

    شرح شدہ طاقت：
    100kW

    AC اوورلوڈ کی صلاحیت：
    1.1 گنا طویل مدتی آپریشن، 1.2 گنا 1 منٹ

    شرح شدہ AC کرنٹ：
    144A

    زیادہ سے زیادہ AC کرنٹ:
    159A

    شرح شدہ گرڈ وولٹیج：
    AC 400V

    مواصلات تک رسائی کا طریقہ ：
    تھری فیز تھری وائر

    گرڈ فریکوئنسی کی حد：
    50/60±2.5Hz

    گرڈ وولٹیج کی حد：
    -15% ～ +10%

    موجودہ کل ہارمونک مسخ کی شرح：
    ≤3% مکمل بوجھ

    پاور فیکٹر：
    -0.98～ +0.98

    DC پیرامیٹرز

    DCوولٹیج کی حد：
    DC 630V~1000V

    زیادہ سے زیادہ DC کرنٹ：
    174A

    DCسست شروع فنکشن：
    support

    وولٹیج استحکام کی درستگی：
    ≤2%

    مستقل بہاؤ کی درستگی ：
    ≤5%

    سیستم پارامیٹر

    زیادہ سے زیادہ کارکردگی：
    98.50%

    کام کرنے کا درجہ حرارت：
    -30 ℃ ~ 60 ℃ (50 ℃ سے اوپر)

    رشتہ دار نمی：
    ≤95%RH، کوئی گاڑھا نہیں

    شور：
    ＜75dB

    کولنگ کا طریقہ：
    سمارٹ ایئر کولنگ

    تحفظ کی سطح：
    IP21

    اونچائی：
    3000 میٹر (3000 میٹر سے زیادہ ڈیریٹ کرنے کی ضرورت ہے)

    مواصلاتی انٹرفیس：
    RS485、CAN、Ethernet

    معاہدے کا خط：
    MODBUS TCP/RTU、IEC61850、CAN2.0

  • AC پیرامیٹرز

    شرح شدہ طاقت：
    125kW

    AC اوورلوڈ کی صلاحیت：
    1.1 گنا طویل مدتی آپریشن، 1.2 گنا 1 منٹ

    شرح شدہ AC کرنٹ：
    180A

    زیادہ سے زیادہ AC کرنٹ:
    198A

    شرح شدہ گرڈ وولٹیج：
    AC 400V

    مواصلات تک رسائی کا طریقہ ：
    تھری فیز تھری وائر

    گرڈ فریکوئنسی کی حد：
    50/60±2.5Hz

    گرڈ وولٹیج کی حد：
    -15% ～ +10%

    موجودہ کل ہارمونک مسخ کی شرح：
    ≤3% مکمل بوجھ

    پاور فیکٹر：
    -0.98～ +0.98

    DC پیرامیٹرز

    DCوولٹیج کی حد：
    DC 600V~1000V

    زیادہ سے زیادہ DC کرنٹ：
    215.86A

    DCسست شروع فنکشن：
    support

    وولٹیج استحکام کی درستگی：
    ≤2%

    مستقل بہاؤ کی درستگی ：
    ≤5%

    سیستم پارامیٹر

    زیادہ سے زیادہ کارکردگی：
    98.50%

    کام کرنے کا درجہ حرارت：
    -30 ℃ ~ 60 ℃ (50 ℃ سے اوپر)

    رشتہ دار نمی：
    ≤95%RH، کوئی گاڑھا نہیں

    شور：
    ＜75dB

    کولنگ کا طریقہ：
    سمارٹ ایئر کولنگ

    تحفظ کی سطح：
    IP21

    اونچائی：
    3000 میٹر (3000 میٹر سے زیادہ ڈیریٹ کرنے کی ضرورت ہے)

    مواصلاتی انٹرفیس：
    RS485、CAN、Ethernet

    معاہدے کا خط：
    MODBUS TCP/RTU、IEC61850、CAN2.0

  • AC پیرامیٹرز

    شرح شدہ طاقت：
    125kW

    AC اوورلوڈ کی صلاحیت：
    1.1 گنا طویل مدتی آپریشن، 1.2 گنا 1 منٹ

    شرح شدہ AC کرنٹ：
    180A

    زیادہ سے زیادہ AC کرنٹ:
    198A

    شرح شدہ گرڈ وولٹیج：
    AC 400V

    مواصلات تک رسائی کا طریقہ：
    تین فیز فور تار

    گرڈ فریکوئنسی کی حد：
    50/60±2.5Hz

    گرڈ وولٹیج کی حد：
    -15% ～ +10%

    موجودہ کل ہارمونک مسخ کی شرح：
    ≤3% مکمل بوجھ

    پاور فیکٹر：
    -0.98～ +0.98

    DC پیرامیٹرز

    DCوولٹیج کی حد：
    DC 650V~1000V

    زیادہ سے زیادہ DC کرنٹ：
    215.86A

    DCسست شروع فنکشن：
    support

    وولٹیج استحکام کی درستگی：
    ≤2%

    مستقل بہاؤ کی درستگی ：
    ≤5%

    سیستم پارامیٹر

    زیادہ سے زیادہ کارکردگی：
    98.50%

    کام کرنے کا درجہ حرارت：
    -30 ℃ ~ 60 ℃ (50 ℃ سے اوپر)

    رشتہ دار نمی：
    ≤95%RH، کوئی گاڑھا نہیں

    شور：
    ＜75dB

    کولنگ کا طریقہ：
    سمارٹ ایئر کولنگ

    تحفظ کی سطح：
    IP21

    اونچائی：
    3000 میٹر (3000 میٹر سے زیادہ ڈیریٹ کرنے کی ضرورت ہے)

    مواصلاتی انٹرفیس：
    RS485、CAN、Ethernet

    معاہدے کا خط：
    MODBUS TCP/RTU、IEC61850、CAN2.0

  • AC پیرامیٹرز

    شرح شدہ طاقت：
    200kW

    AC اوورلوڈ کی صلاحیت：
    1.1 گنا طویل مدتی آپریشن، 1.2 گنا 1 منٹ

    شرح شدہ AC کرنٹ：
    167A

    زیادہ سے زیادہ AC کرنٹ:
    184A

    شرح شدہ گرڈ وولٹیج：
    AC 690V

    مواصلات تک رسائی کا طریقہ ：
    تھری فیز تھری وائر

    گرڈ فریکوئنسی کی حد：
    50/60±2.5Hz

    گرڈ وولٹیج کی حد：
    -15% ～ +10%

    موجودہ کل ہارمونک مسخ کی شرح：
    ≤3% مکمل بوجھ

    پاور فیکٹر：
    -0.98～ +0.98

    DC پیرامیٹرز

    DCوولٹیج کی حد：
    DC 950V~1500V

    زیادہ سے زیادہ DC کرنٹ：
    224.5A

    DCسست شروع فنکشن：
    support

    وولٹیج استحکام کی درستگی：
    ≤2%

    مستقل بہاؤ کی درستگی ：
    ≤5%

    سیستم پارامیٹر

    زیادہ سے زیادہ کارکردگی：
    98.50%

    کام کرنے کا درجہ حرارت：
    -30 ℃ ~ 60 ℃ (50 ℃ سے اوپر)

    رشتہ دار نمی：
    ≤95%RH، کوئی گاڑھا نہیں

    شور：
    ＜75dB

    کولنگ کا طریقہ：
    سمارٹ ایئر کولنگ

    تحفظ کی سطح：
    IP21

    اونچائی：
    3000 میٹر (3000 میٹر سے زیادہ ڈیریٹ کرنے کی ضرورت ہے)

    مواصلاتی انٹرفیس：
    RS485、CAN、Ethernet

    معاہدے کا خط：
    MODBUS TCP/RTU、IEC61850、CAN2.0
