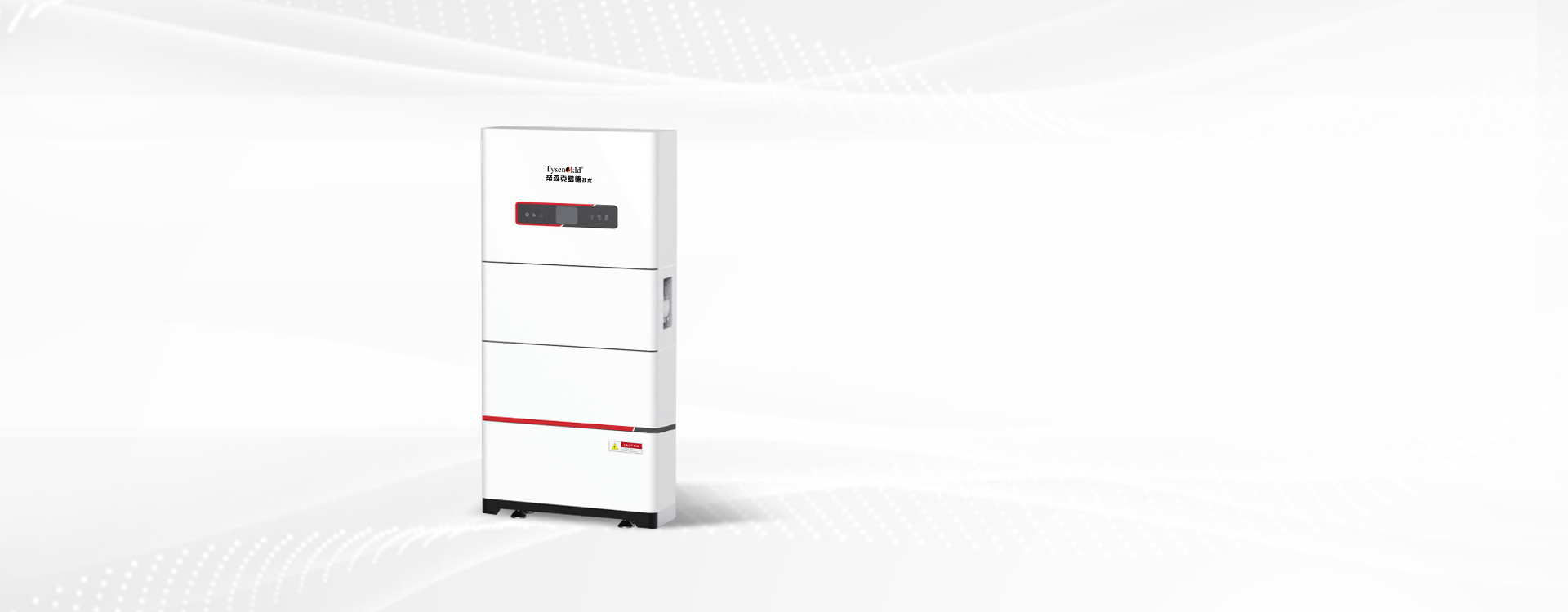

Sistema Integrado de

Almacenamiento de
Luz Doméstico de la

Serie KLD-SH 5-20kW

Eficiente Inteligente Fiable

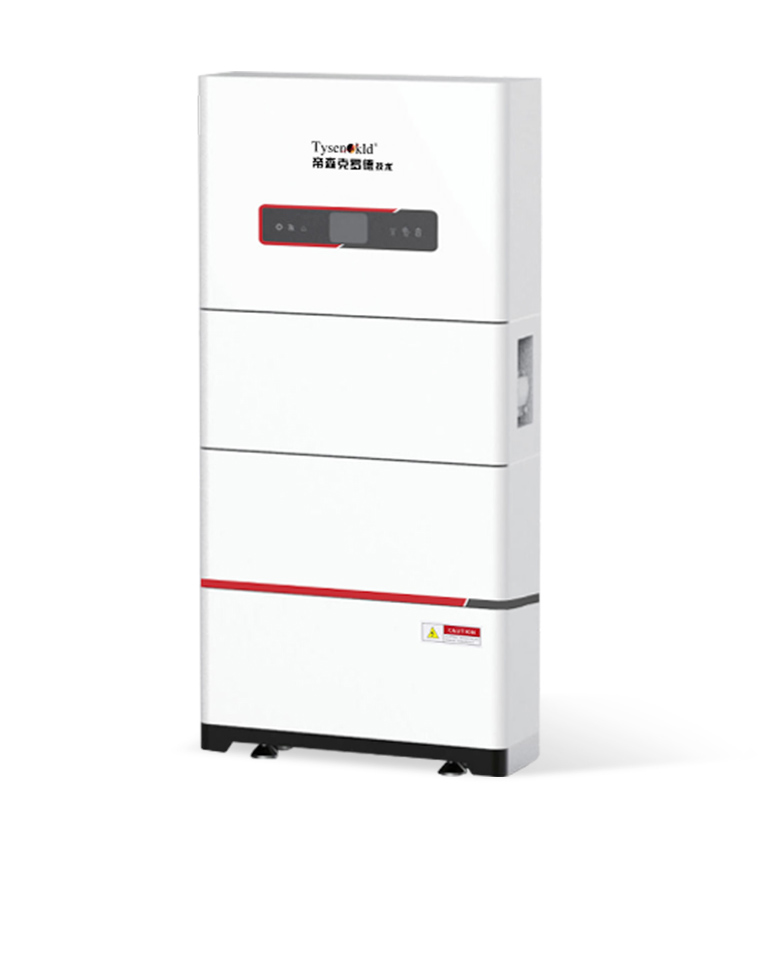

Descripción del producto

El sistema integrado de almacenamiento de luz doméstico de la serie KLD-SH tiene un rango de potencia de 5-20 kW, es compatible con módulos de batería de 150-750 V y puede ampliarse hasta 25 kWh. Adopta un diseño integrado de inversor incorporado para la expansión bajo demanda, con una capacidad de módulo de una sola capa y un nivel de protección de hasta IP65. Su diseño robusto y compacto se adapta a diversos escenarios, incluidos los ámbitos doméstico, comercial e industrial.

Características del producto

Diseño integrado

Diseño integrado de almacenamiento y carga de luz, servicio de ventanilla única.

Gestión de la temperatura

Detección de temperatura de componentes clave como baterías y enchufes de alimentación.

Apilamiento de alta tensión

Conexión en serie de módulos, sin necesidad de conexión por cable, la plataforma de alta tensión mejora la eficiencia del sistema.

Funcionamiento inteligente

La función de calefacción es opcional y puede satisfacer diversos escenarios de aplicación, como las bajas temperaturas.

Eficiente y fiable

Salida 100% desequilibrada, salida máxima por fase de hasta el 50% de la potencia nominal.

Mayor compatibilidad

Admite el almacenamiento de energía de generadores diésel.

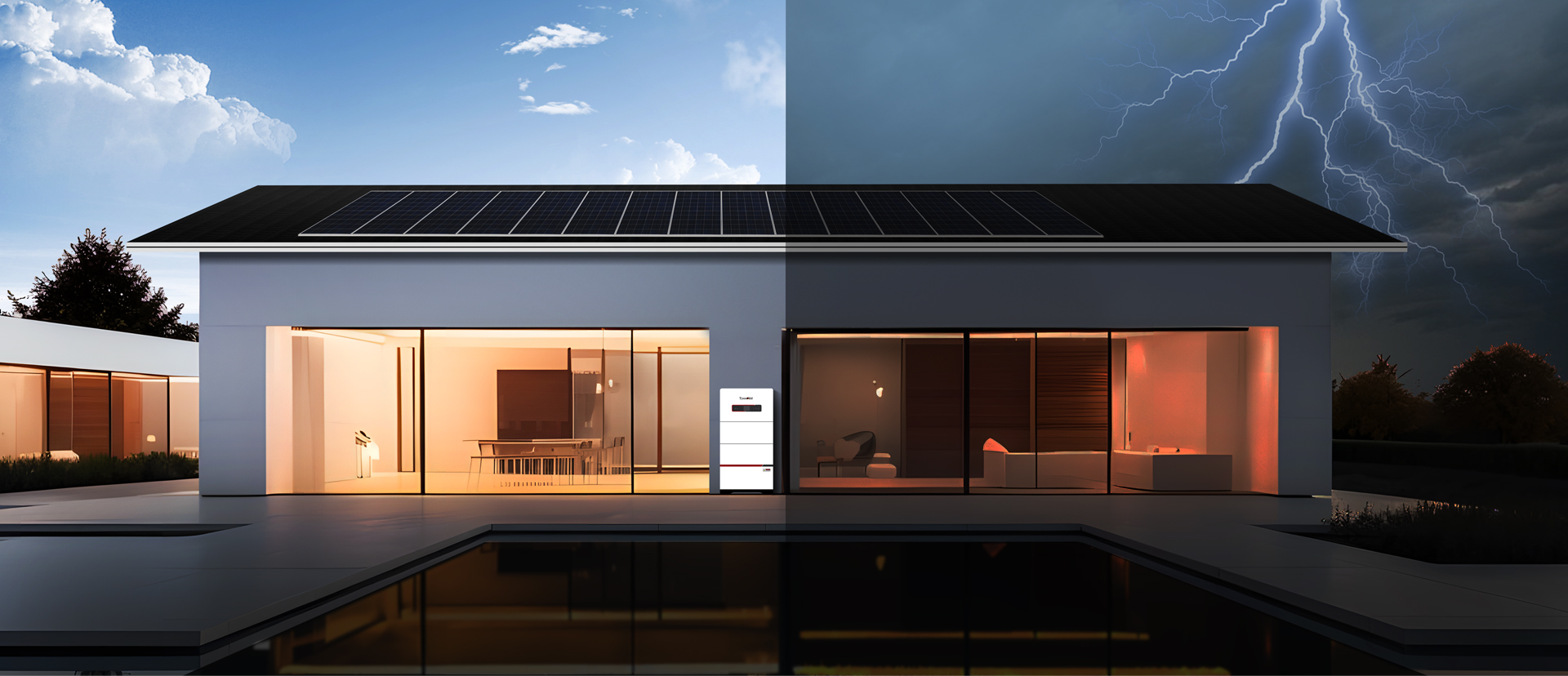

Siempre vigilando, calidad de vida

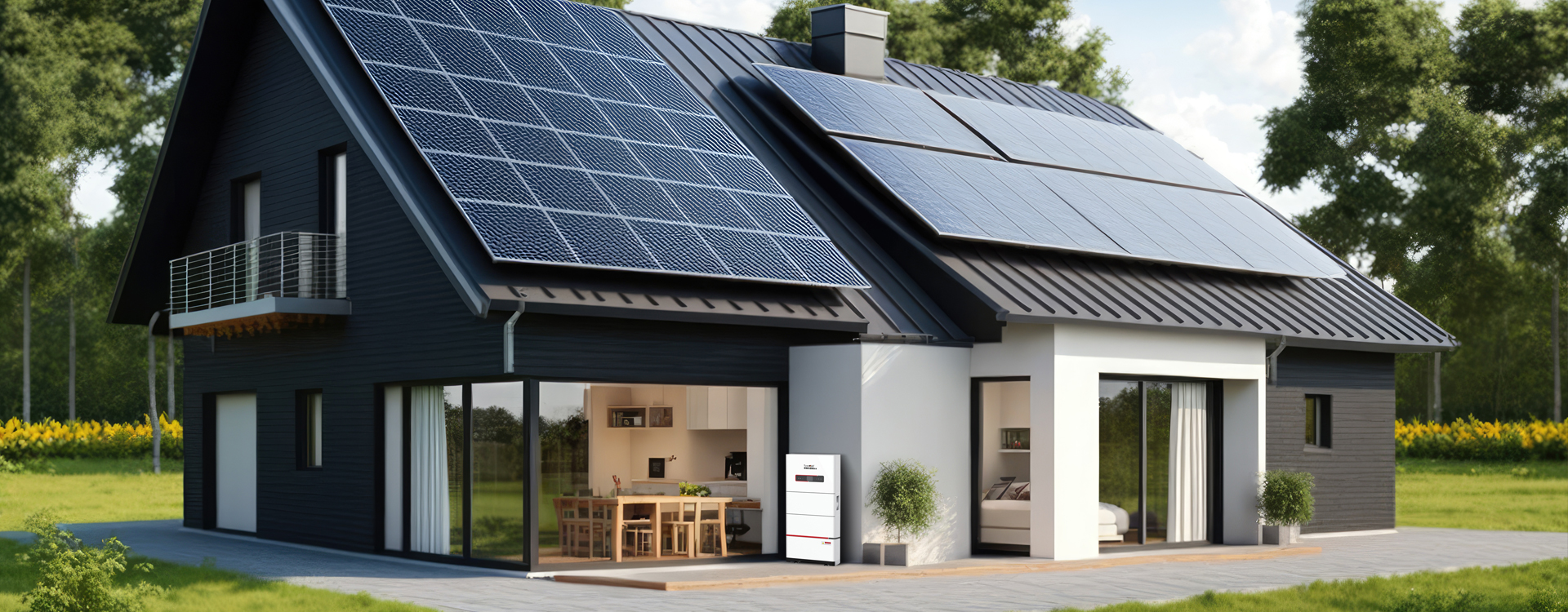

El sistema integrado de almacenamiento de luz doméstica de la serie KLD-SH hace posible una vida ecológica, respetuosa con el medio ambiente y con bajas emisiones de carbono. No importa si es de noche, si llueve o en caso de apagones repentinos, el sistema de almacenamiento de energía siempre reúne energía para inyectar continuamente energía "verde" en su hogar.

Parámetros técnicos

Modelo KLD-SH5kW KLD-SH10kW KLD-SH15kW KLD-SH20kW
Potencia nominal de salida de CA (W) 5.000 10.000 15.000 20.000
Potencia máxima de salida de CA (W) 5.500 11.000 16.500 22.000
Tensión nominal de salida CA220/380V，CA230/400V
Parámetros de entrada fotovoltaica
Potencia máxima de entrada de CC (W) 6.500 13.000 19.500 26.000
Tensión nominal de entrada de CC (V) 600
Tensión de arranque(V) 150
Rango de tensión MPPT (V) 150～850
Rango de tensión MPPT a plena carga (V) 195～850 325～850 423～850 500～850
Cantidad MPPT 2
Número de cadenas MPPT por canal 1 2+1 2+2
Corriente de entrada de CC (A) 20+20 26+20 26+26
Corriente máxima de cortocircuito de CC (A) 23+23 32+23 32+32
Eficiencia
Eficiencia MPPT 99,90%
Eficiencia máxima 97,60%
Parámetros del módulo de batería
Energía del módulo de baterías (kWh) 5,12
Tensión nominal del módulo(V) 102,4

Nota: para ver los parámetros detallados en la página de descarga de material

Parámetros técnicos

  • Potencia nominal de salida de CA (W)：5.000

    Potencia máxima de salida de CA (W)：5.500

    Tensión nominal de salida：CA220/380V，CA230/400V

    Parámetros de entrada fotovoltaica

    Potencia máxima de entrada de CC (W)：6.500

    Tensión nominal de entrada de CC (V)：600

    Tensión de arranque(V)：150

    Rango de tensión MPPT (V)：150～850

    Rango de tensión MPPT a plena carga (V)：195～850

    Cantidad MPPT：2

    Número de cadenas MPPT por canal：1

    Corriente de entrada de CC (A)：20+20

    Corriente máxima de cortocircuito de CC (A)：23+23

    Eficiencia

    Eficiencia MPPT：99,90%

    Eficiencia máxima：97,60%

    Parámetros del módulo de batería

    Energía del módulo de baterías (kWh)：5,12

    Tensión nominal del módulo(V)：102,4

  • Potencia nominal de salida de CA (W)：10.000

    Potencia máxima de salida de CA (W)：11.000

    Tensión nominal de salida：CA220/380V，CA230/400V

    Parámetros de entrada fotovoltaica

    Potencia máxima de entrada de CC (W)：13.000

    Tensión nominal de entrada de CC (V)：600

    Tensión de arranque(V)：150

    Rango de tensión MPPT (V)：150～850

    Rango de tensión MPPT a plena carga (V)： 325～850

    Cantidad MPPT：2

    Número de cadenas MPPT por canal：1

    Corriente de entrada de CC (A)：20+20

    Corriente máxima de cortocircuito de CC (A)：23+23

    Eficiencia

    Eficiencia MPPT：99,90%

    Eficiencia máxima：97,60%

    Parámetros del módulo de batería

    Energía del módulo de baterías (kWh)：5,12

    Tensión nominal del módulo(V)：102,4

  • Potencia nominal de salida de CA (W)：15.000

    Potencia máxima de salida de CA (W)：16.500

    Tensión nominal de salida：CA220/380V，CA230/400V

    Parámetros de entrada fotovoltaica

    Potencia máxima de entrada de CC (W)：19.500

    Tensión nominal de entrada de CC (V)：600

    Tensión de arranque(V)：150

    Rango de tensión MPPT (V)：150～850

    Rango de tensión MPPT a plena carga (V)： 423～850

    Cantidad MPPT：2

    Número de cadenas MPPT por canal：2+1

    Corriente de entrada de CC (A)：26+20

    Corriente máxima de cortocircuito de CC (A)：32+23

    Eficiencia

    Eficiencia MPPT：99,90%

    Eficiencia máxima：97,60%

    Parámetros del módulo de batería

    Energía del módulo de baterías (kWh)：5,12

    Tensión nominal del módulo(V)：102,4

  • Potencia nominal de salida de CA (W)：20.000

    Potencia máxima de salida de CA (W)：22.000

    Tensión nominal de salida：CA220/380V，CA230/400V

    Parámetros de entrada fotovoltaica

    Potencia máxima de entrada de CC (W)：26.000

    Tensión nominal de entrada de CC (V)：600

    Tensión de arranque(V)：150

    Rango de tensión MPPT (V)：150～850

    Rango de tensión MPPT a plena carga (V)：500～850

    Cantidad MPPT：2

    Número de cadenas MPPT por canal：2+2

    Corriente de entrada de CC (A)：26+26

    Corriente máxima de cortocircuito de CC (A)：32+32

    Eficiencia

    Eficiencia MPPT：99,90%

    Eficiencia máxima：97,60%

    Parámetros del módulo de batería

    Energía del módulo de baterías (kWh)：5,12

    Tensión nominal del módulo(V)：102,4
