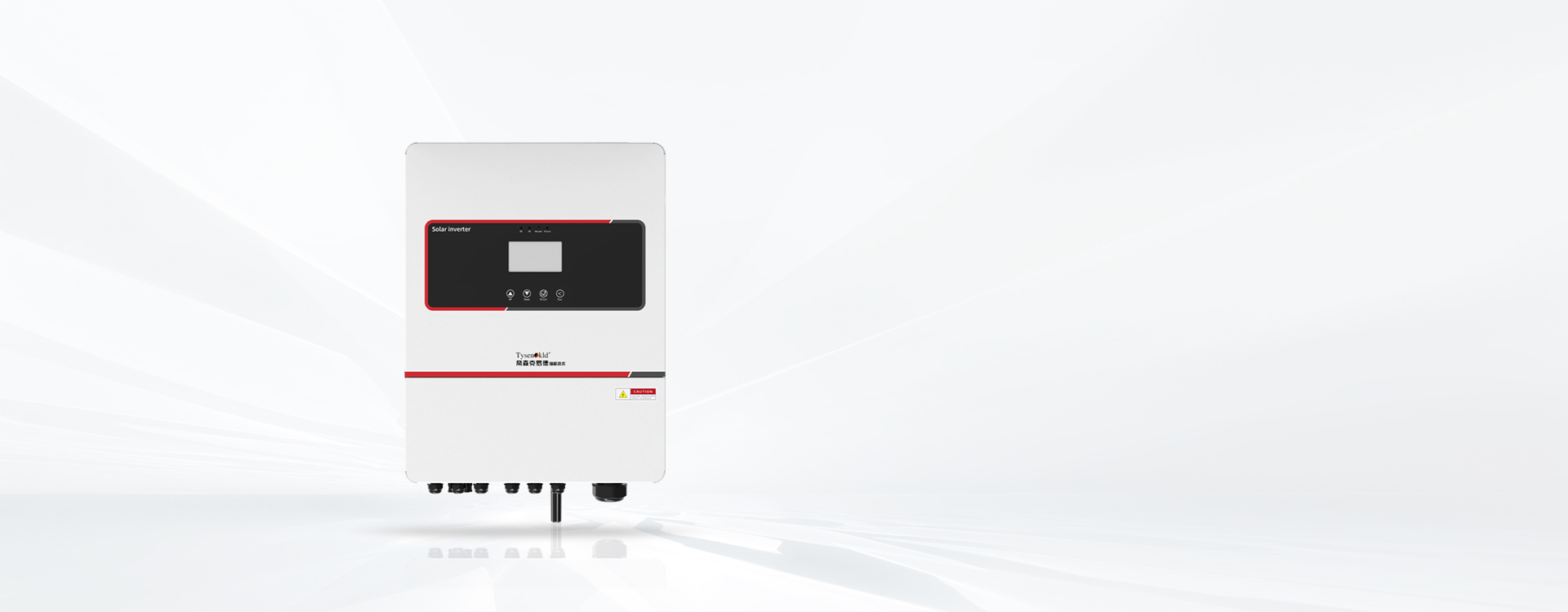

Inversor de Almacenamiento de
Energía Doméstico de la Serie KLD-RS en
Versión de Baja Tensión IP65
Inteligente
Estable
Fiable
Monofásico/Trifásico
Inversor de Almacenamiento de
Energía Doméstico de la Serie KLD-RS en
Versión de Baja Tensión IP65
El inversor de almacenamiento de energía doméstico de la serie KLD-RS (baja tensión) tiene un rango de potencia monofásica de 1-8kW y un rango de potencia trifásica de 8-14kW, ambos compatibles con módulos de batería de 20-60V, soporta carga completamente desequilibrada y tiene un nivel de protección IP65 para adaptarse a diversos entornos complejos. Utiliza tecnología SPWM para lograr la conversión de CC a CA, proporcionando soluciones energéticas para hogares o pequeñas empresas.

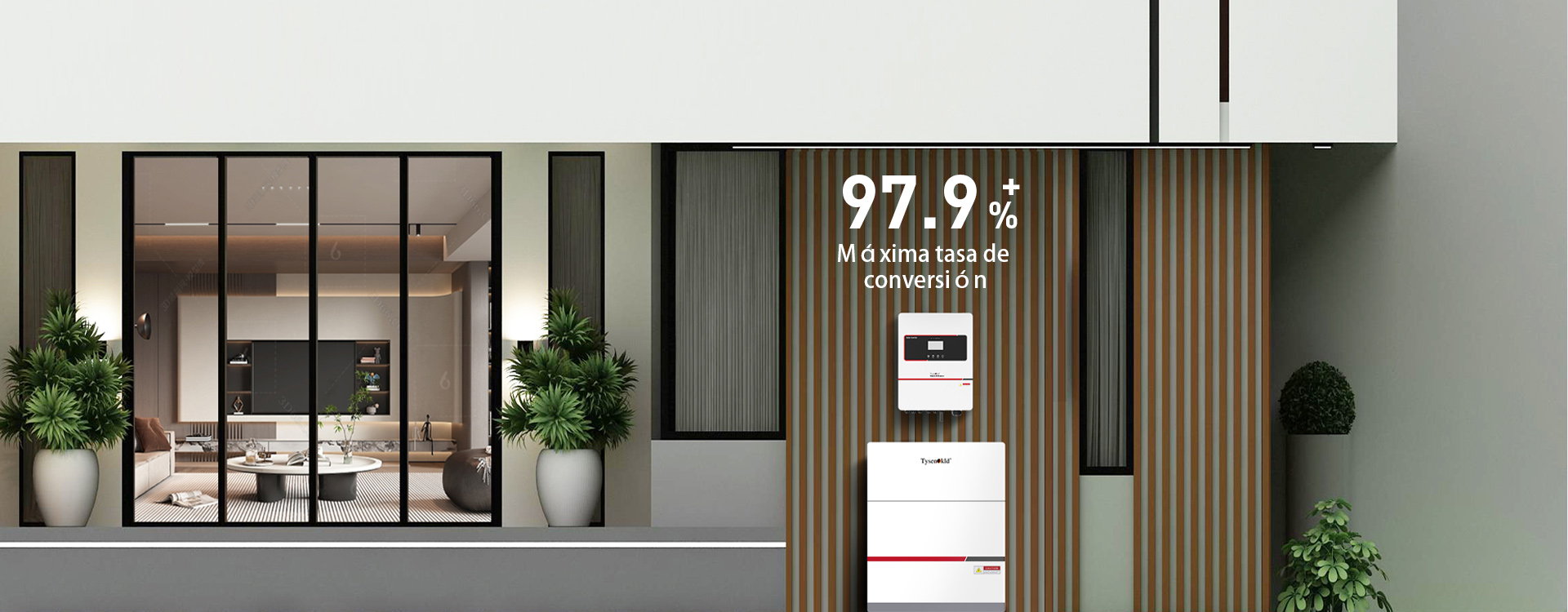

La eficiencia de conversión líder del sector se atribuye a la avanzada tecnología de electrónica de potencia.
Una vez emparejado con un controlador de componentes inteligente, se puede lograr la generación óptima de energía a nivel de componentes.
Protección secundaria contra sobretensiones de CA y CC.

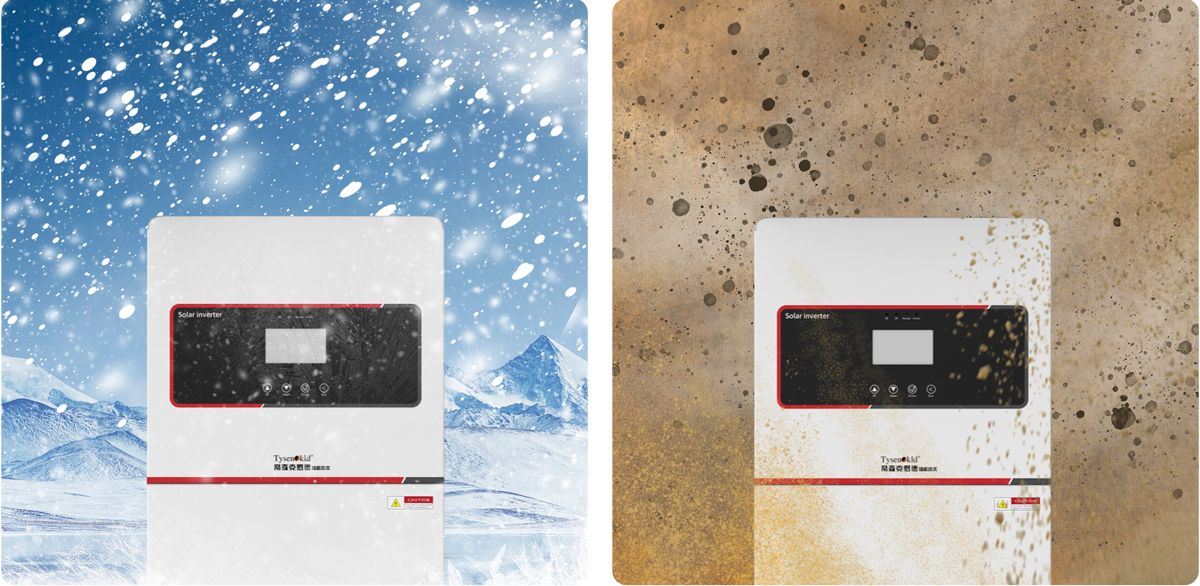

El nivel de protección es IP65 (alta temperatura, nieve, tormenta de arena, lluvia).
Admite la conexión en paralelo de varias baterías, estrategia de carga adaptativa BMS para garantizar el equilibrio de carga entre cada batería.
| Modelo | KLD-RS5kW-1-H | KLD-RS6kW-1-H | KLD-RS8kW-1-H |
| Función | Conexión paralela | ||
| Parámetros de la batería | |||
| Número de canales de entrada de la batería | 1 | ||
| Tipo de batería | Batería de litio | ||
| Tensión nominal de la batería | 51,2V | ||
| Rango de tensión de la batería | 42V-58V | ||
| Tensión máxima | 60V | ||
| Potencia nominal de carga y descarga | 5kW | 6kW | 8kW |
| Corriente máxima de carga y descarga | 120A | 140A | 190A |
| Interfaz de comunicación | RS485/CAN | ||
| Entrada fotovoltaica | |||
| Número de canales de entrada fotovoltaica | 2 | ||
| Potencia máxima de entrada | 7500Wp | 9000Wp | 12000Wp |
| Tensión máxima de entrada | 500V | ||
| Tensión de arranque | 95V | 120V | |
| Rango de tensión MPPT | 150-425V | ||
| Tensión nominal | 360V | ||
| Cantidad MPPT | 2 | ||
| Número de cadenas de entrada por canal MPPT | 1+1 | 2+1 | |
| Parámetros de conexión a la red | |||
| Potencia nominal de salida | 5000W | 6000W | 8000W |
| Corriente de salida máxima | 22.7A | 27.2A | 34.5A |
| Corriente de entrada máxima de la red eléctrica | 27.2A | 32.6A | 38.3A |
| Tensión nominal de conexión a la red | 220V/230V/240V | ||
| Rango de tensión de la red eléctrica | 184-264V | ||
| Frecuencia nominal de red | 50/60Hz | ||
| Rango de frecuencia de la red | 45Hz-55Hz/55Hz-65Hz | ||
| Factor de potencia | 1 (0,8 por delante - 0,8 por detrás) | ||
| THDi (Potencia nominal) | ＜3% | ||
| Parámetros sin conexión a la red | |||
| Potencia nominal de salida | 5kVA | 6kVA | 8kVA |
| Potencia máxima de salida | 5kVA | 6kVA | 8kVA |
| Corriente de salida máxima | 22.7A | 27.2A | 34.5A |
| Tensión nominal de salida | 220V/230V/240V | ||
| Frecuencia nominal de red | 50/60Hz | ||
| THDU (@ carga lineal) | ＜2% | ||
| Tiempo de conmutación | ＜20ms | ||
| Eficiencia | |||
| Eficiencia máxima | 97% | ||
| Eficiencia máxima de carga y descarga de la batería | 96% | ||
| Nivel de protección | IP65 | ||
| Modo de interacción hombre-máquina | LED/APP/WIFI/4G/Bluetooth (opcional) | ||
| Modelo | KLD-RS10kW-3-H | KLD-RS12kW-3-H | KLD-RS14kW-3-H |
| Parámetros de salida de CA | |||
| Potencia nominal de salida | 10000W | 12000W | 14000W |
| Potencia máxima de salida | 12000W | 13200W | 15400W |
| Potencia de pico (sin conexión a la red) | 2 veces la potencia nominal, 10S | 1,8 veces la potencia nominal, 10S | |
| Corriente nominal de salida de CA | 15.2A/14.5A | 18.2A/17.4A | 21.1A/20.3A |
| Corriente alterna máxima | 22.7A/21.7A | 27.3A/26.1A | 27.6A/26.4A |
| Tensión nominal de red | 3L/N/PE 380V/400V | ||
| Eficiencia | |||
| Eficiencia máxima | 97.90% | ||
| Eficiencia MPPT | 99,90% | ||
| Eficiencia en Europa | 96.90% | ||
| Entrada fotovoltaica | |||
| Potencia máxima de entrada | 15000W | 18000W | 20000W |
| Tensión máxima de entrada | 650V(160V-800V) | ||
| Cantidad MPPT | 2 | ||
| Cadena de entrada máxima para cada MPPT | 2+1 | ||
| Rango de tensión MPPT | 200-700V | ||
| Rango de tensión MPPT a plena carga | 250-850V | 290-850V | 350-850V |
| Tensión nominal de entrada | 650V | ||
| Tensión de arranque | 160V | ||
| Corriente de entrada máxima | 26A/17A | ||
| Corriente de cortocircuito | 34A/20A | ||
| Parámetros de la batería | |||
| Rango de tensión de la batería | 40-60V | ||
| Corriente máxima de carga | 220A | 250A | 280A |
| Corriente máxima de descarga | 220A | 250A | 280A |
Nota: para ver los parámetros detallados en la página de descarga de material
Función：Conexión paralela
Parámetros de la batería
Número de canales de entrada de la batería：1
Tipo de batería：Batería de litio
Tensión nominal de la batería：51,2V
Rango de tensión de la batería：42V-58V
Tensión máxima：60V
Potencia nominal de carga y descarga：5kW
Corriente máxima de carga y descarga：120A
Interfaz de comunicación：RS485/CAN
Entrada fotovoltaica
Número de canales de entrada fotovoltaica：2
Potencia máxima de entrada：7500Wp
Tensión máxima de entrada：500V
Tensión de arranque：95V
Rango de tensión MPPT：150-425V
Tensión nominal：360V
Cantidad MPPT：2
Número de cadenas de entrada por canal MPPT ：1+1
Parámetros de conexión a la red
Potencia nominal de salida：5000W
Corriente de salida máxima：22.7A
Corriente de entrada máxima de la red eléctrica：27.2A
Tensión nominal de conexión a la red：220V/230V/240V
Rango de tensión de la red eléctrica：184-264V
Frecuencia nominal de red：50/60Hz
Rango de frecuencia de la red：45Hz-55Hz/55Hz-65Hz
Factor de potencia：1 (0,8 por delante - 0,8 por detrás)
THDi (Potencia nominal)：＜3%
Parámetros sin conexión a la red
Potencia nominal de salida：5kVA
Potencia máxima de salida：5kVA
Corriente de salida máxima：22.7A
Tensión nominal de salida：220V/230V/240V
Frecuencia nominal de red：50/60Hz
THDU (@ carga lineal)：＜2%
Tiempo de conmutación：＜20ms
Eficiencia
Eficiencia máxima：97%
Eficiencia máxima de carga y descarga de la batería：96%
Nivel de protección：IP65
Modo de interacción hombre-máquina：LED/APP/WIFI/4G/Bluetooth (opcional)
Función：Conexión paralela
Parámetros de la batería
Número de canales de entrada de la batería：1
Tipo de batería：Batería de litio
Tensión nominal de la batería：51,2V
Rango de tensión de la batería：42V-58V
Tensión máxima：60V
Potencia nominal de carga y descarga：6kW
Corriente máxima de carga y descarga：140A
Interfaz de comunicación：RS485/CAN
Entrada fotovoltaica
Número de canales de entrada fotovoltaica：2
Potencia máxima de entrada：9000Wp
Tensión máxima de entrada：500V
Tensión de arranque：95V
Rango de tensión MPPT：150-425V
Tensión nominal：360V
Cantidad MPPT：2
Número de cadenas de entrada por canal MPPT ：1+1
Parámetros de conexión a la red
Potencia nominal de salida：6000W
Corriente de salida máxima：27.2A
Corriente de entrada máxima de la red eléctrica：27.2A
Tensión nominal de conexión a la red：220V/230V/240V
Rango de tensión de la red eléctrica：184-264V
Frecuencia nominal de red：50/60Hz
Rango de frecuencia de la red：45Hz-55Hz/55Hz-65Hz
Factor de potencia：1 (0,8 por delante - 0,8 por detrás)
THDi (Potencia nominal)：＜3%
Parámetros sin conexión a la red
Potencia nominal de salida：6kVA
Potencia máxima de salida：6kVA
Corriente de salida máxima：27.2A
Tensión nominal de salida：220V/230V/240V
Frecuencia nominal de red：50/60Hz
THDU (@ carga lineal)：＜2%
Tiempo de conmutación：＜20ms
Eficiencia
Eficiencia máxima：97%
Eficiencia máxima de carga y descarga de la batería：96%
Nivel de protección：IP65
Modo de interacción hombre-máquina：LED/APP/WIFI/4G/Bluetooth (opcional)
Función：Conexión paralela
Parámetros de la batería
Número de canales de entrada de la batería：1
Tipo de batería：Batería de litio
Tensión nominal de la batería：51,2V
Rango de tensión de la batería：42V-58V
Tensión máxima：60V
Potencia nominal de carga y descarga：8kW
Corriente máxima de carga y descarga：190A
Interfaz de comunicación：RS485/CAN
Entrada fotovoltaica
Número de canales de entrada fotovoltaica：2
Potencia máxima de entrada：12000Wp
Tensión máxima de entrada：500V
Tensión de arranque：120V
Rango de tensión MPPT：150-425V
Tensión nominal：360V
Cantidad MPPT：2
Número de cadenas de entrada por canal MPPT ：2+1
Parámetros de conexión a la red
Potencia nominal de salida：8000W
Corriente de salida máxima：34.5A
Corriente de entrada máxima de la red eléctrica：38.3A
Tensión nominal de conexión a la red：220V/230V/240V
Rango de tensión de la red eléctrica：184-264V
Frecuencia nominal de red：50/60Hz
Rango de frecuencia de la red：45Hz-55Hz/55Hz-65Hz
Factor de potencia：1 (0,8 por delante - 0,8 por detrás)
THDi (Potencia nominal)：＜3%
Parámetros sin conexión a la red
Potencia nominal de salida：8kVA
Potencia máxima de salida：8kVA
Corriente de salida máxima：34.5A
Tensión nominal de salida：220V/230V/240V
Frecuencia nominal de red：50/60Hz
THDU (@ carga lineal)：＜2%
Tiempo de conmutación：＜20ms
Eficiencia
Eficiencia máxima：97%
Eficiencia máxima de carga y descarga de la batería：96%
Nivel de protección：IP65
Modo de interacción hombre-máquina：LED/APP/WIFI/4G/Bluetooth (opcional)
Parámetros de salida de CA
Potencia nominal de salida：10000W
Potencia máxima de salida：12000W
Potencia de pico (sin conexión a la red): 2 veces la potencia nominal, 10S
Corriente nominal de salida de CA：15.2A/14.5A
Corriente alterna máxima：22.7A/21.7A
Tensión nominal de red：3L/N/PE 380V/400V
Eficiencia
Eficiencia máxima：97.90%
Eficiencia MPPT：99,90%
Eficiencia en Europa：96.90%
Entrada fotovoltaica
Potencia máxima de entrada：15000W
Tensión máxima de entrada：650V(160V-800V)
Cantidad MPPT：2
Cadena de entrada máxima para cada MPPT：2+1
Rango de tensión MPPT：200-700V
Rango de tensión MPPT a plena carga：250-850V
Tensión nominal de entrada：650V
Tensión de arranque：160V
Corriente de entrada máxima：26A/17A
Corriente de cortocircuito：34A/20A
Parámetros de la batería
Rango de tensión de la batería：40-60V
Corriente máxima de carga：220A
Corriente máxima de descarga：220A
Parámetros de salida de CA
Potencia nominal de salida：12000W
Potencia máxima de salida：13200W
Potencia de pico (sin conexión a la red): 2 veces la potencia nominal, 10S
Corriente nominal de salida de CA：18.2A/17.4A
Corriente alterna máxima：27.3A/26.1A
Tensión nominal de red：3L/N/PE 380V/400V
Eficiencia
Eficiencia máxima：97.90%
Eficiencia MPPT：99,90%
Eficiencia en Europa：96.90%
Entrada fotovoltaica
Potencia máxima de entrada：18000W
Tensión máxima de entrada：650V(160V-800V)
Cantidad MPPT：2
Cadena de entrada máxima para cada MPPT：2+1
Rango de tensión MPPT：200-700V
Rango de tensión MPPT a plena carga：290-850V
Tensión nominal de entrada：650V
Tensión de arranque：160V
Corriente de entrada máxima：26A/17A
Corriente de cortocircuito：34A/20A
Parámetros de la batería
Rango de tensión de la batería：40-60V
Corriente máxima de carga：250A
Corriente máxima de descarga：250A
Parámetros de salida de CA
Potencia nominal de salida：14000W
Potencia máxima de salida：15400W
Potencia de pico (sin conexión a la red): 1,8 veces la potencia nominal, 10S
Corriente nominal de salida de CA：21.1A/20.3A
Corriente alterna máxima：27.6A/26.4A
Tensión nominal de red：3L/N/PE 380V/400V
Eficiencia
Eficiencia máxima：97.90%
Eficiencia MPPT：99,90%
Eficiencia en Europa：96.90%
Entrada fotovoltaica
Potencia máxima de entrada：20000W
Tensión máxima de entrada：650V(160V-800V)
Cantidad MPPT：2
Cadena de entrada máxima para cada MPPT：2+1
Rango de tensión MPPT：200-700V
Rango de tensión MPPT a plena carga：350-850V
Tensión nominal de entrada：650V
Tensión de arranque：160V
Corriente de entrada máxima：26A/17A
Corriente de cortocircuito：34A/20A
Parámetros de la batería
Rango de tensión de la batería：40-60V
Corriente máxima de carga：280A
Corriente máxima de descarga：280A
