Sistema Integrado de
Almacenamiento de Luz de la
Serie KLD-PEH（50kW/100kWh）
Inteligente
Fiable
Flexible
Sistema Integrado de
Almacenamiento de Luz de la
Serie KLD-PEH（50kW/100kWh）

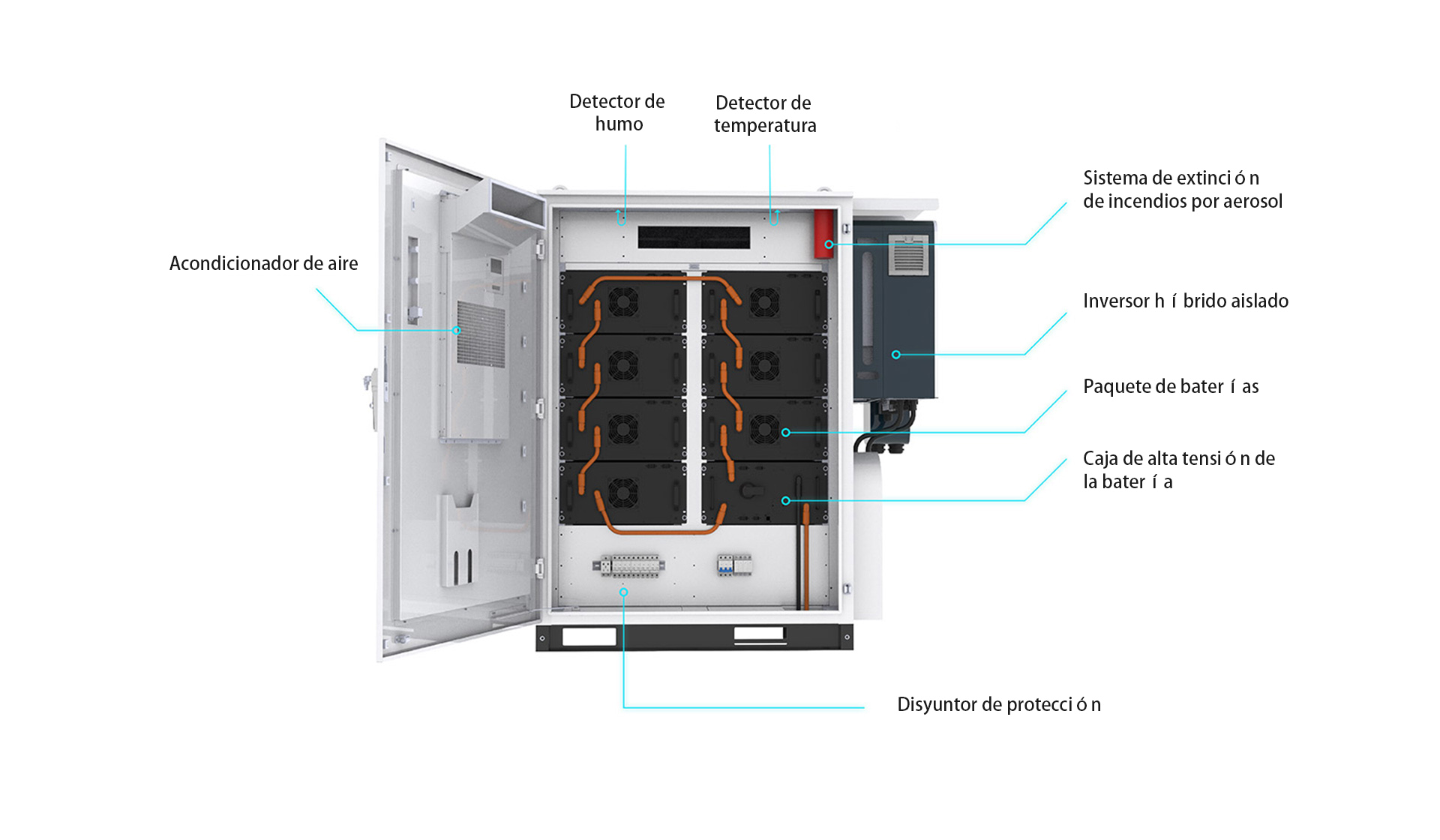

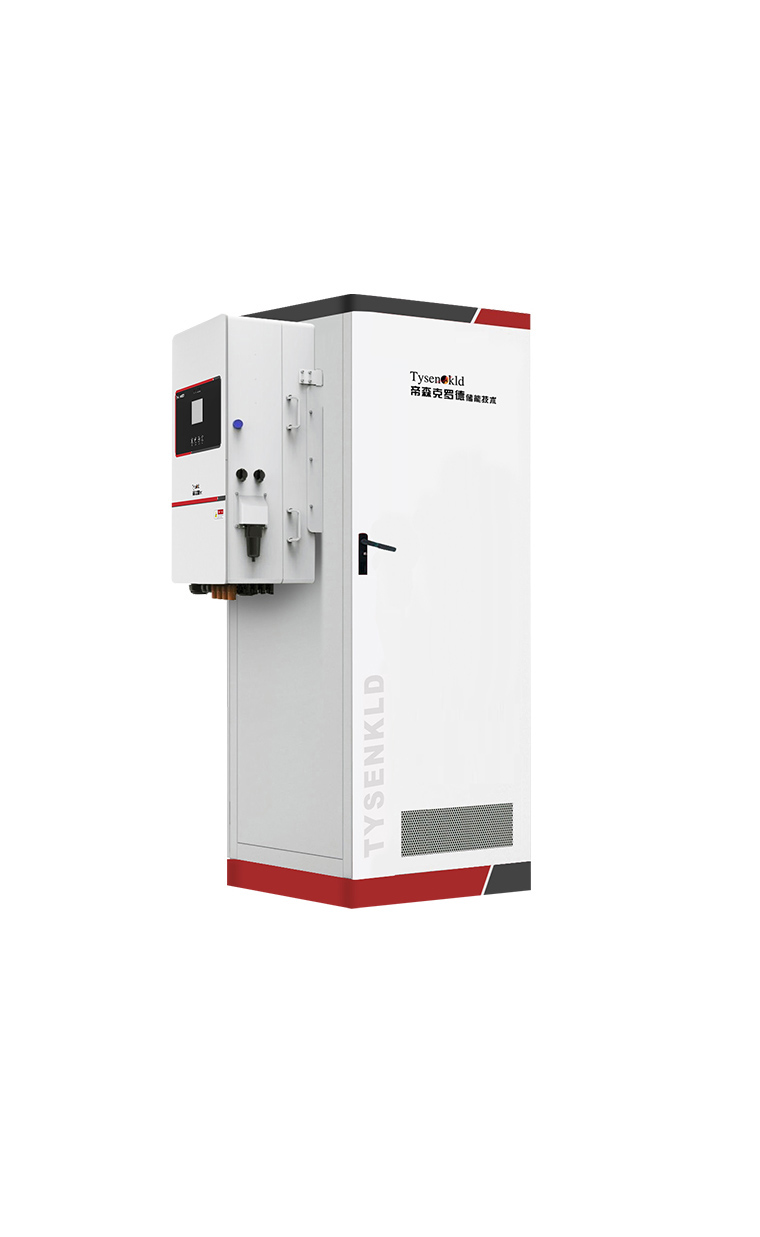

El sistema de almacenamiento fotovoltaico integrado de la serie KLD-PEH de Tysen admite el acceso de generación de energía fotovoltaica y cuenta con 4 canales MPPT. Integra celdas de batería, sistema de gestión de batería BMS, sistema de inversor PCS, sistema de gestión de energía EMS, seguridad activa y sistema de gestión térmica, y es adecuado para pequeñas empresas industriales y comerciales.
El equilibrado activo inteligente BMS proporciona una protección completa y prolonga eficazmente el ciclo de vida de la batería.
Batería de fosfato de hierro y litio (LFP) sin cobalto, diseño de triple protección contra incendios PACK+sistema+aislamiento del armario, protección de relé independiente, supervisión térmica del nivel del núcleo de la batería, aislamiento físico de un solo punto de fallo, lo que mejora significativamente la seguridad del sistema.
EMS, PCS y BMS integrados, redundancia de alimentación, compatibilidad con arranque en negro y otras funciones.

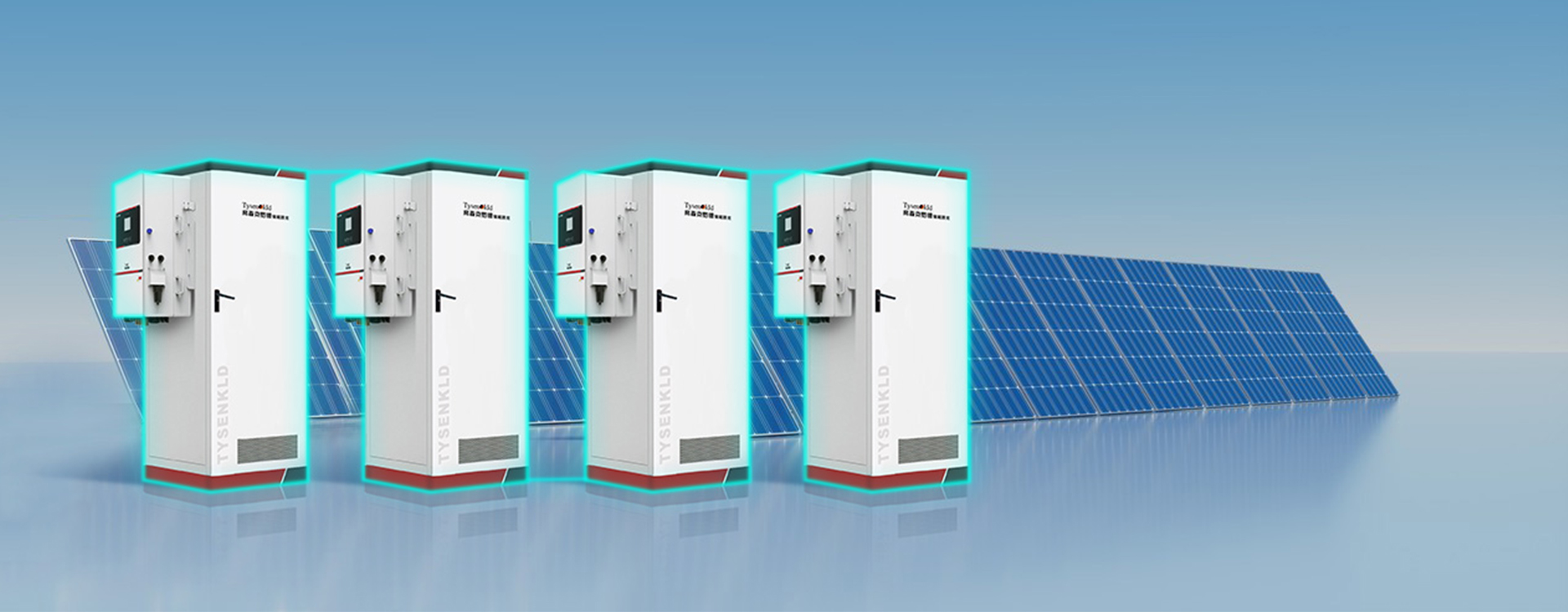

Mediante la combinación con armarios combinadores de control, se puede lograr la expansión modular de los sistemas de almacenamiento de energía distribuida para satisfacer las necesidades de despliegue de escenarios de aplicación a gran escala.
La gestión a nivel de clúster mejora la utilización de la batería y los beneficios del ciclo de vida completo.
Admite la regulación del factor de potencia, el paso por alta y baja tensión, el equilibrio de carga, la estabilización de tensión y corriente de alta precisión y otras estrategias de control de la estabilidad de la red.
Mediante la combinación con armarios combinadores de control, se puede lograr la expansión modular de los sistemas de almacenamiento de energía distribuida para satisfacer los requisitos de despliegue de escenarios de aplicación a gran escala.
| Modelo | KLD-PEH-50kW/100kWh |
| Parámetros del sistema | |
| Tensión nominal de salida(W) | 50.000 |
| Frecuencia/tensión de salida de comunicación | 50/60Hz;3LN/PE AC220V/380V,AC230V/400V |
| Consumo eléctrico (kWh) | 100,35 |
| Corriente nominal de salida(A) | 75,8 |
| Tensión de funcionamiento de la batería(V) | CC280～410 |
| Nivel de protección de la carcasa | IP54 |
| Parámetros fotovoltaicos | |
| Potencia fotovoltaica máxima de entrada(W) | 75.000 |
| Corriente fotovoltaica de entrada máxima(A) | 36+36+36+36 |
| Corriente nominal de entrada fotovoltaica(VDC) | 630 |
| Tensión de CC de arranque(VDC) | 180 |
| Rango de tensión MPPT(VDC) | 180-900 |
| Corriente de cortocircuito fotovoltaica máxima(A) | 42+42+42+42 |
| Cantidad MPPT | 4 |
| Eficiencia | |
| Eficiencia máxima | 97.6% |
| Eficiencia máxima de carga y descarga de la batería | 91% |
| Especificaciones de la batería | |
| Especificaciones de la batería(V) | 51,2 |
| Energía de la batería(kWh) | 5,12 |
Nota: para ver los parámetros detallados en la página de descarga de material
Parámetros del sistema
Tensión nominal de salida(W)：50.000
Frecuencia/tensión de salida de comunicación：50/60Hz;3LN/PE AC230V/400V
Consumo eléctrico (kWh)：100,35
Corriente nominal de salida(A)：75,8
Tensión de funcionamiento de la batería(V)：CC280～410
Nivel de protección de la carcasa：IP54
Parámetros fotovoltaicos
Potencia fotovoltaica máxima de entrada(W)：75.000
Corriente fotovoltaica de entrada máxima(A)：36+36+36+36
Corriente nominal de entrada fotovoltaica(VDC)：630
Tensión de CC de arranque(VDC)：180
Rango de tensión MPPT(VDC)：180-900
Corriente de cortocircuito fotovoltaica máxima(A)：42+42+42+42
Cantidad MPPT：4
Eficiencia
Eficiencia máxima：97.6%
Eficiencia máxima de carga y descarga de la batería：91%
Especificaciones de la batería
Especificaciones de la batería(V)：51,2
Energía de la batería(kWh)：5,12
