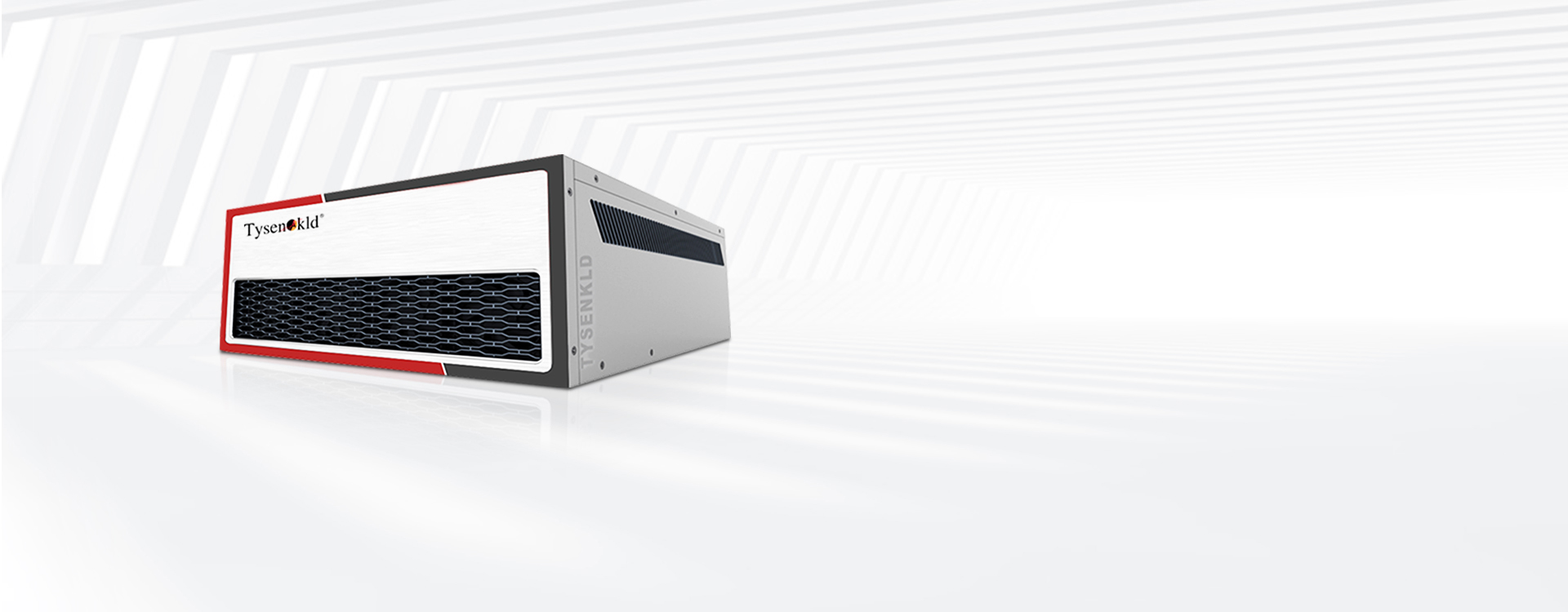

KLD-PES1-M serie
Inversor de Almacenamiento de
Energía de la
PCS（50-200kW）
Inversor de Almacenamiento de Energía de la Serie KLD-PES1-M PCS 50-200kW
Inteligente
Seguro
Fiable
KLD-PES1-M serie
Inversor de Almacenamiento de
Energía de la
PCS（50-200kW）
Inversor de Almacenamiento de Energía de la Serie KLD-PES1-M PCS 50-200kW

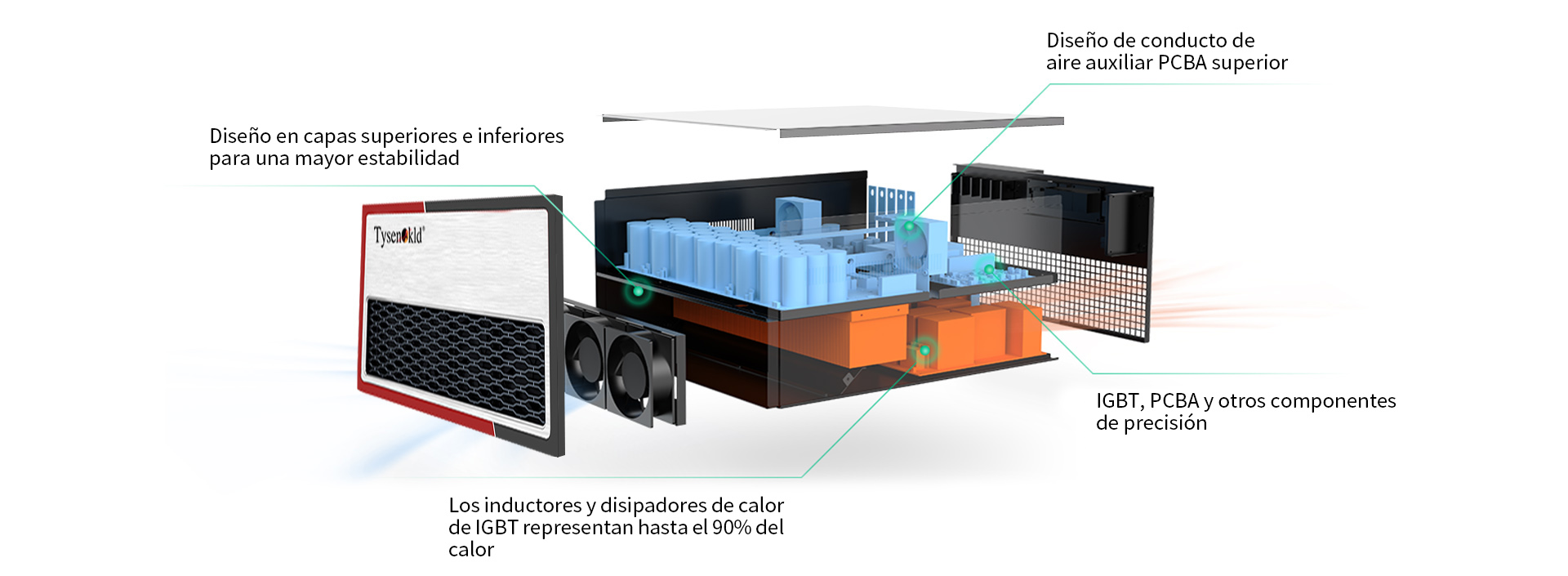

El módulo inversor de almacenamiento de energía de la serie KLD-PES1-M tiene un rango de potencia de 50-200 kW y está compuesto por inversores bidireccionales CC/CA, unidades de control y otros componentes. El controlador PCS recibe señales de comando de control a través de la comunicación y controla el inversor para cargar o descargar la batería de acuerdo con el comando de potencia, logrando así la regulación de la red eléctrica.
Combinación de métodos de detección de aislamiento activo y pasivo.
Admite el funcionamiento conectado a la red y el funcionamiento aislado; y puede lograr una conmutación suave y sin problemas entre la conexión a la red y el funcionamiento aislado.
Cada módulo funciona de forma independiente, con supervisión en tiempo real en la plataforma en la nube y una tasa de conexión del sistema del 99%.
Voltaje nominal bidireccional consistente, operación de voltaje de amplio rango, configuración de sistema fotovoltaico DC 1500V.
Admite comunicación de alta velocidad basada en Ethercat, con tiempo de respuesta rápido, que puede acortar en gran medida el tiempo de respuesta de frecuencia.
PCS puede ser controlado de forma independiente o vinculado con BMS y EMS, con control de múltiples ramas y protección, por lo que es más seguro y fiable.
| Modelo | KLD-PES1-50-33M-400V | KLD-PES1-100-33M-400V | KLD-PES1-125-33M-400V | KLD-PES1-125-34M-400V | KLD-PES1-200-33M-690V |
| Parámetros de CA | |||||
| Potencia nominal | 50 kW | 100 kW | 125 kW | 125 kW | 200 kW |
| Capacidad de sobrecarga de CA | 1.1x funcionamiento a largo plazo | ||||
| Corriente alterna nominal | 72A | 144A | 180A | 180A | 167A |
| Corriente alterna máxima | 79A | 159A | 198A | 198A | 184A |
| Tensión nominal de red | AC 400V | AC 690V | |||
| Método de acceso a CA | Trifásico y tres hilos | Trifásico y cuatro hilos | Trifásico y tres hilos | ||
| Rango de frecuencia de la red | 50/60±2.5Hz | ||||
| Rango de tensión de la red eléctrica | -15% ～ +10% | ||||
| THDi | ≤3% a plena carga | ||||
| Factor de potencia | -0.98～ +0.98 | ||||
| Parámetros de CC | |||||
| Rango de de tensión de CC | DC 300-500V | DC 630V~1000V | DC 600V~1000V | DC 650V~1000V | DC 950V~1500V |
| Corriente continua máxima | 189A | 174A | 215.86A | 215.86A | 224.5A |
| Función de arranque lento de CC | Sí | ||||
| Precisión de estabilización de tensión | ≤2% | ||||
| Precisión de estabilización de corriente | ≤5% | ||||
| Parámetros del sistema | |||||
| Eficiencia máxima | 98,50% | ||||
| Temperatura ambiente de trabajo | -30℃~60℃(Reducción por encima de 50℃) | ||||
| Humedad relativa permitida | ≤95%RH ，sin condensación | ||||
| Ruido | ＜75dB | ||||
| Método de disipación del calor | InteligenteRefrigeración por aire | ||||
| Nivel de protección | IP21 | ||||
| Altitud | 3.000m (más de 3.000 metros requiere reducción de potencia) | ||||
| Interfaz de comunicación | RS485、CAN、Ethernet | ||||
| Protocolo de comunicación | MODBUS TCP/RTU、IEC61850、CAN2.0 | ||||
Nota: para ver los parámetros detallados en la página de descarga de material
Parámetros de CA
Potencia nominal：50kW
Capacidad de sobrecarga de CA：1.1x funcionamiento a largo plazo
Corriente alterna nominal：72A
Corriente alterna máxima：79A
Tensión nominal de red：AC 400V
Método de acceso a CA ：Trifásico y tres hilos
Rango de frecuencia de la red：50/60±2.5Hz
Rango de tensión de la red eléctrica：-15% ～ +10%
THDi：≤3% a plena carga
Factor de potencia：-0.98～ +0.98
Parámetros de CC
Rango de de tensión de CC：CC 300-500V
Corriente continua máxima：189A
Función de arranque lento de CC：Sí
Precisión de estabilización de tensión：≤2%
Precisión de estabilización de corriente ：≤5%
Parámetros del sistema
Eficiencia máxima：98,50%
Temperatura ambiente de trabajo：-30℃~60℃(Reducción por encima de 50℃)
Humedad relativa permitida：≤95%RH ，sin condensación
Ruido：＜75dB
Método de disipación del calor：Refrigeración por aire inteligente
Nivel de protección：IP21
Altitud：3.000m (más de 3.000 metros requiere reducción de potencia)
Interfaz de comunicación：RS485、CAN、Ethernet
Protocolo de comunicación：MODBUS TCP/RTU、IEC61850、CAN2.0
Parámetros de CA
Potencia nominal：100kW
Capacidad de sobrecarga de CA：1.1x funcionamiento a largo plazo
Corriente alterna nominal：144A
Corriente alterna máxima：159A
Tensión nominal de red：AC 400V
Método de acceso a CA ：Trifásico y tres hilos
Rango de frecuencia de la red：50/60±2.5Hz
Rango de tensión de la red eléctrica：-15% ～ +10%
THDi：≤3% a plena carga
Factor de potencia：-0.98～ +0.98
Parámetros de CC
Rango de de tensión de CC：CC 630V~1000V
Corriente continua máxima：174A
Función de arranque lento de CC：Sí
Precisión de estabilización de tensión：≤2%
Precisión de estabilización de corriente ：≤5%
Parámetros del sistema
Eficiencia máxima：98,50%
Temperatura ambiente de trabajo：-30℃~60℃(Reducción por encima de 50℃)
Humedad relativa permitida：≤95%RH ，sin condensación
Ruido：＜75dB
Método de disipación del calor：Refrigeración por aire inteligente
Nivel de protección：IP21
Altitud：3.000m (más de 3.000 metros requiere reducción de potencia)
Interfaz de comunicación：RS485、CAN、Ethernet
Protocolo de comunicación：MODBUS TCP/RTU、IEC61850、CAN2.0
Parámetros de CA
Potencia nominal：125kW
Capacidad de sobrecarga de CA：1.1x funcionamiento a largo plazo
Corriente alterna nominal：180A
Corriente alterna máxima：198A
Tensión nominal de red：AC 400V
Método de acceso a CA ：Trifásico y tres hilos
Rango de frecuencia de la red：50/60±2.5Hz
Rango de tensión de la red eléctrica：-15% ～ +10%
THDi：≤3% a plena carga
Factor de potencia：-0.98～ +0.98
Parámetros de CC
Rango de de tensión de CC：CC 600V~1000V
Corriente continua máxima：215.86A
Función de arranque lento de CC：Sí
Precisión de estabilización de tensión：≤2%
Precisión de estabilización de corriente ：≤5%
Parámetros del sistema
Eficiencia máxima：98,50%
Temperatura ambiente de trabajo：-30℃~60℃(Reducción por encima de 50℃)
Humedad relativa permitida：≤95%RH ，sin condensación
Ruido：＜75dB
Método de disipación del calor：Refrigeración por aire inteligente
Nivel de protección：IP21
Altitud：3.000m (más de 3.000 metros requiere reducción de potencia)
Interfaz de comunicación：RS485、CAN、Ethernet
Protocolo de comunicación：MODBUS TCP/RTU、IEC61850、CAN2.0
Parámetros de CA
Potencia nominal：125kW
Capacidad de sobrecarga de CA：1.1x funcionamiento a largo plazo
Corriente alterna nominal：180A
Corriente alterna máxima：198A
Tensión nominal de red：AC 400V
Método de acceso a CA：Trifásico y cuatro hilos
Rango de frecuencia de la red：50/60±2.5Hz
Rango de tensión de la red eléctrica：-15% ～ +10%
THDi：≤3% a plena carga
Factor de potencia：-0.98～ +0.98
Parámetros de CC
Rango de de tensión de CC：CC 650V~1000V
Corriente continua máxima：215.86A
Función de arranque lento de CC：Sí
Precisión de estabilización de tensión：≤2%
Precisión de estabilización de corriente ：≤5%
Parámetros del sistema
Eficiencia máxima：98,50%
Temperatura ambiente de trabajo：-30℃~60℃(Reducción por encima de 50℃)
Humedad relativa permitida：≤95%RH ，sin condensación
Ruido：＜75dB
Método de disipación del calor：Refrigeración por aire inteligente
Nivel de protección：IP21
Altitud：3.000m (más de 3.000 metros requiere reducción de potencia)
Interfaz de comunicación：RS485、CAN、Ethernet
Protocolo de comunicación：MODBUS TCP/RTU、IEC61850、CAN2.0
Parámetros de CA
Potencia nominal：200kW
Capacidad de sobrecarga de CA：1.1x funcionamiento a largo plazo
Corriente alterna nominal：167A
Corriente alterna máxima：184A
Tensión nominal de red：AC 690V
Método de acceso a CA ：Trifásico y tres hilos
Rango de frecuencia de la red：50/60±2.5Hz
Rango de tensión de la red eléctrica：-15% ～ +10%
THDi：≤3% a plena carga
Factor de potencia：-0.98～ +0.98
Parámetros de CC
Rango de de tensión de CC：CC 950V~1500V
Corriente continua máxima：224.5A
Función de arranque lento de CC：Sí
Precisión de estabilización de tensión：≤2%
Precisión de estabilización de corriente ：≤5%
Parámetros del sistema
Eficiencia máxima：98,50%
Temperatura ambiente de trabajo：-30℃~60℃(Reducción por encima de 50℃)
Humedad relativa permitida：≤95%RH ，sin condensación
Ruido：＜75dB
Método de disipación del calor：Refrigeración por aire inteligente
Nivel de protección：IP21
Altitud：3.000m (más de 3.000 metros requiere reducción de potencia)
Interfaz de comunicación：RS485、CAN、Ethernet
Protocolo de comunicación：MODBUS TCP/RTU、IEC61850、CAN2.0
